Чтобы установить новую магнитную головку, следуйте инструкциям по ее демонтажу
в обратном порядке.
Монтаж сборочного узла
Поле того как выполнена замена магнитной головки, можно приступить к обратному монтажу
сборочного узла и его установке на устройство Audio and KeyKode Reader.
1
2

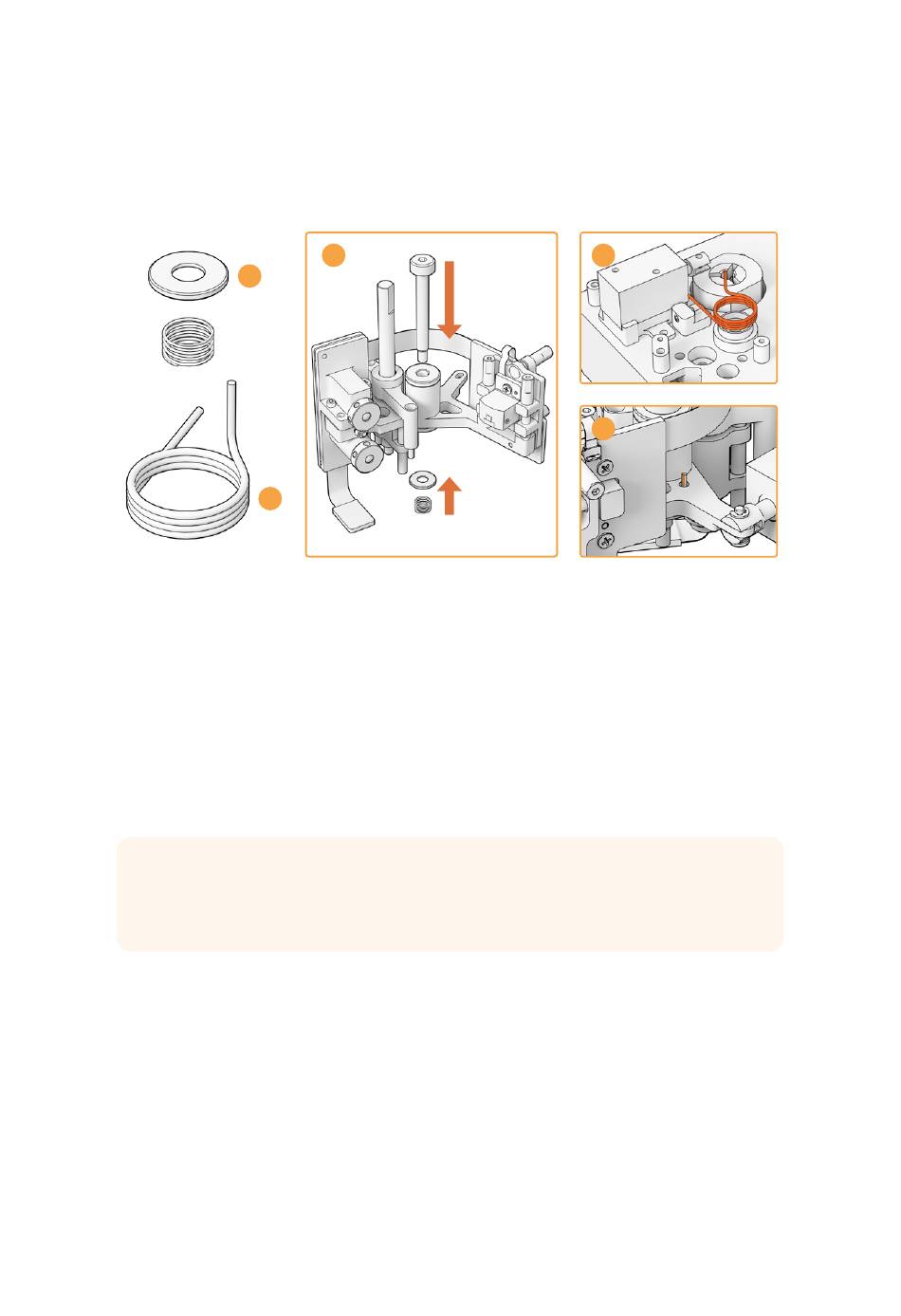

1. Фиксатор спиральной пружины и пружина натяжения
3. Поместите рычажную пружину магнитной головки в рычаг аудиоблока
1 Установите фиксатор спиральной пружины на винт M3 выемкой вниз. Поместите пружину
натяжения на винт M3.
2 Установите рычажную пружину магнитной головки в монтажное гнездо.
3 Рычаг аудиоблока имеет небольшое отверстие под направленный вверх конец рычажной
пружины магнитной головки. При установке сборочного узла поместите направленный
вверх конец в это отверстие.
4 После монтажа пружин на сборочном узле и в монтажном гнезде блок можно установить
на считыватель. Для этого выполните описанные выше действия в обратном порядке.
СОВЕТ. При установке сборочного узла на считыватель убедитесь в том, что разъем
печатной платы на рычаге аудиоблока проходит через небольшое отверстие в
главной печатной плате.
После завершения монтажа сборочного узла устройство Audio and KeyKode Reader можно
вновь установить на Cintel Scanner. Подключите считыватель через порт XLR и закрепите его
с помощью трех несъемных винтов M3.
На этом этапе не следует устанавливать передние крышки считывателя, чтобы иметь доступ к
соответствующим компонентам при калибровке и тестировании.
1 2
3
2. Рычажная пружина магнитной головки
