5. BETRIEBSANLEITUNG
5.1.
PHASE GEGEN PHASE NETZ-IMPEDANZMESSUNG UND 3-PHASEN
KURZSCHLUß STROM BERECHNUNG
• Benutzen Sie das Instrument nie in elektrischen Installationen mit Phase
gegen Phase-Spannung höher als 440V oder Phase gegen Neutralleiter oder
Phase gegen Erde höher als 255V .
• Die Phase gegen Phase-Impedanz Messung bringt das Fließen eines Stroms
bis zu 240A zwischen den oben erwähnten Leitern mit sich. Dies kann das
Auslösen von Magnetothermischen-Schaltern verursachen, deren Nennwert
niedriger als 240A ist.
Wenn möglich trennen Sie alle niedrigen Impedanz-Lasten ab, die
stromabwärts unterhalb des Punktes angeschlossenen sind, an dem die
Prüfung ausgeführt wird, da die Impedanzen der oben erwähnten Verbraucher
parallel zum geprüften Scheinwiderstand liegt.
• Stellen Sie immer sicher, dass die obere und untere Metall-Lamelle der
Krokodilklemme guten Kontakt mit den Leitern des Prüfschaltkreises herstellt.
• Trennen Sie nie die Krokodilklemmen oder Prüfleitungen während der Prüfung.

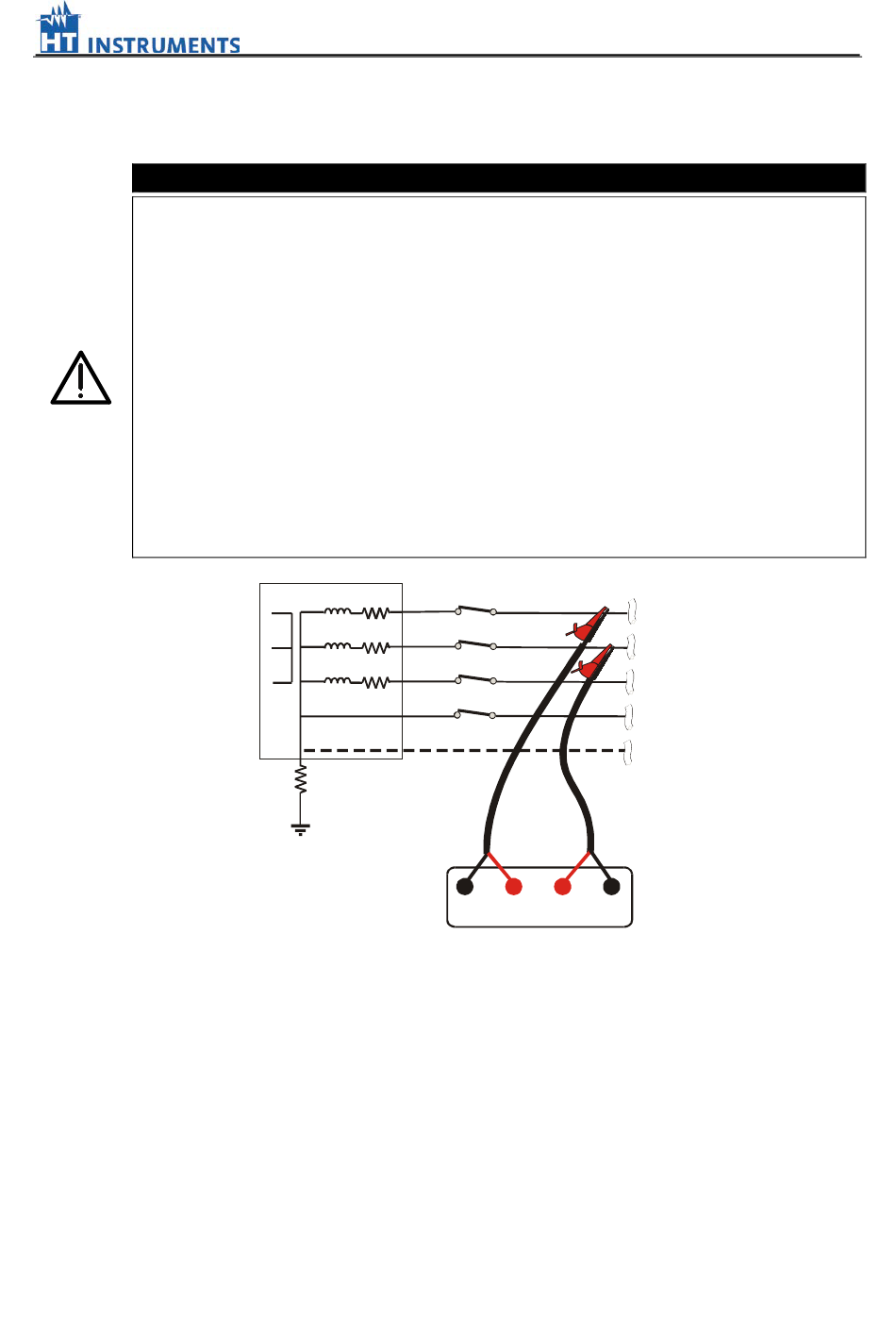

Abb. 3: Instrumenten-Verbindung für Impedanzmessung Phase gegen Phase
1. Verbinden Sie das IMP57 über die RS232-Schnittstelle und dem Kabel C2001 mit dem
MASTER Instrument
2. Stecken Sie die 4 Sicherheits-Verbindungsstecker in die korrespondierenden Eingänge
C1-P1 und C2-P2 des Instrumentes
3. Verbinden Sie die Krokodilklemmen mit der Elektrischen Installation entsprechend.
4. Überprüfen Sie, ob die STATUS-LED in Grün leuchtet.
5. Schalten Sie das MASTER-Instrument ein, wählen Sie innerhalb des Menue Z2Ohm
den " Phase gegen Phase Mess-Modus " (P-P) aus und beginnen die Prüfung durch
Drücken der START Taste
6. Während der Prüfung wird die Anzeigenleuchte orange leuchten. Sobald die Messung
abgeschlossen ist, werden die Ergebnisse im Instrumenten-Display angezeigt.
ACHTUNG
1
2
3
N
PE
P1
C1
C2
DE - 9
P2
IMP 57
