Austausch der Relais auf der Steuerkarte

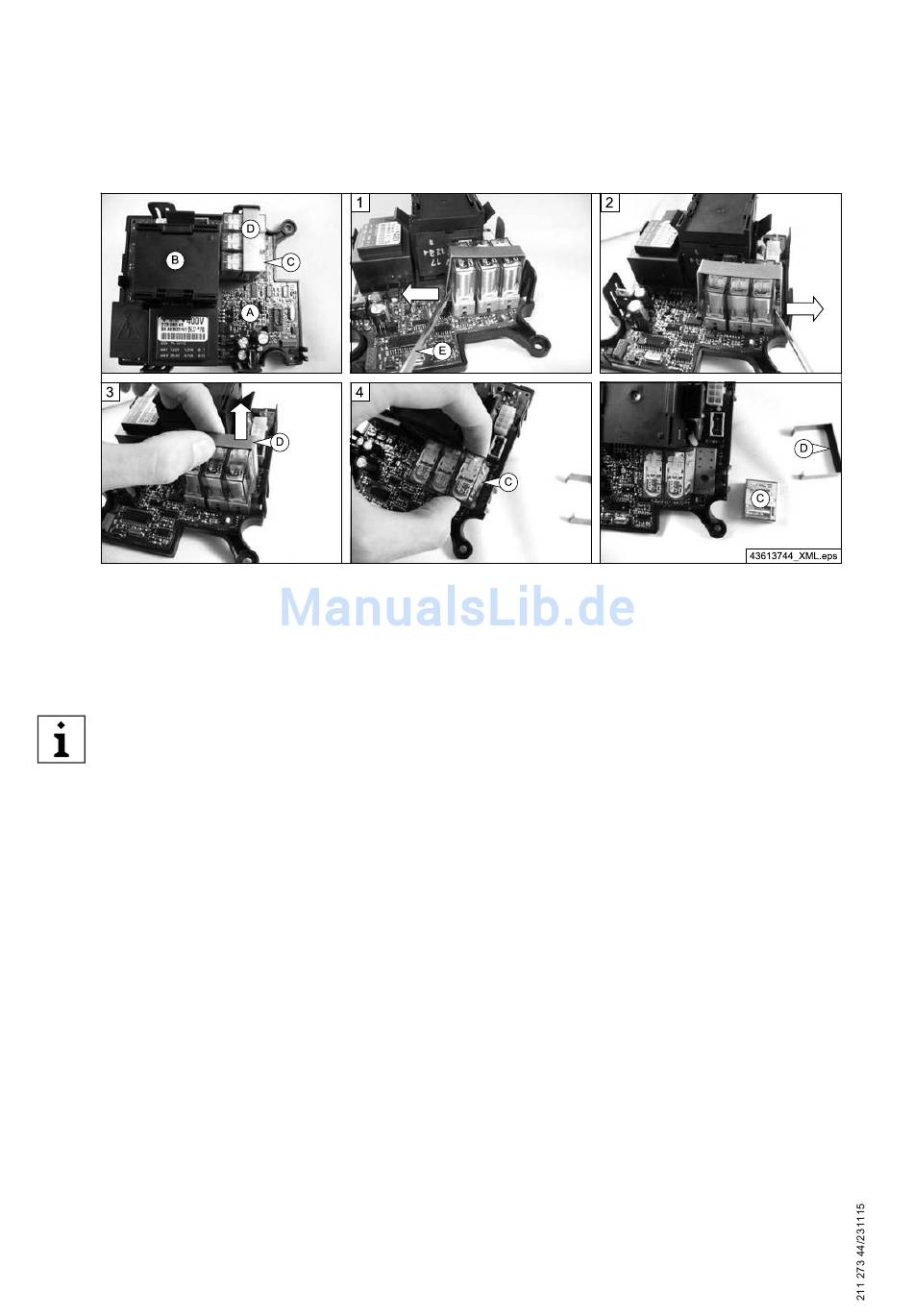

Abb. 73 (A) Steuerkarte; (B) Schütz; (C) Relais; (D) Federklammer; (E) Schraubendreher
1. Hebeln Sie mit Hilfe eines Schraubendrehers (E) die Federklammer (D) auf einer Seite aus ihrer Halterung.
2. Nun entriegeln Sie die Federklammer (D) auf der anderen Seite.
3. Ziehen Sie die Federklammer (D) nach oben von den Relais (C).
4. Jetzt können die Relais (C) von den Sockeln gezogen werden.
Müssen Relais ausgetauscht werden, ist folgendes zu beachten:
● Die Kontaktstifte der neuen Relais dürfen nicht verbogen sein.
● Nach der Bestückung der Steuerkarte mit neuen Relais muss die Federklammer von oben eingesetzt wer‐
den. Die Klammerhaken müssen wieder in der richtigen Position im Relais-Sockel einrasten. Die Federklam‐
mer muss „stramm" sitzen, es darf sich kein Spiel zwischen Relais-Oberkante und Federklammer befinden.
