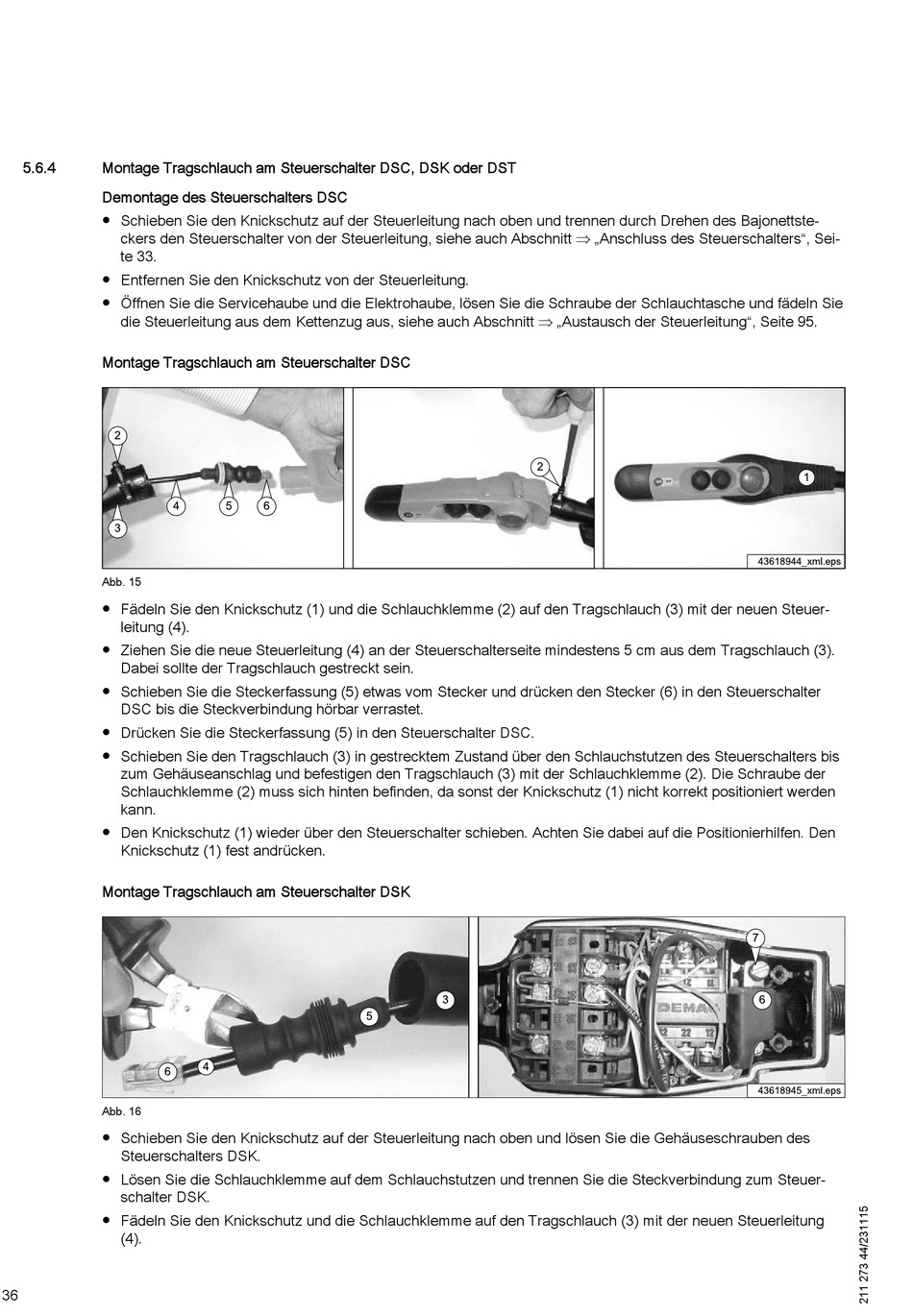

5.6.4

Montage Tragschlauch am Steuerschalter DSC, DSK oder DST

Demontage des Steuerschalters DSC
● Schieben Sie den Knickschutz auf der Steuerleitung nach oben und trennen durch Drehen des Bajonettste‐
ckers den Steuerschalter von der Steuerleitung, siehe auch Abschnitt  „Anschluss des Steuerschalters", Sei‐
te 33.
● Entfernen Sie den Knickschutz von der Steuerleitung.
● Öffnen Sie die Servicehaube und die Elektrohaube, lösen Sie die Schraube der Schlauchtasche und fädeln Sie
die Steuerleitung aus dem Kettenzug aus, siehe auch Abschnitt  „Austausch der Steuerleitung", Seite 95.
Montage Tragschlauch am Steuerschalter DSC
Abb. 15
● Fädeln Sie den Knickschutz (1) und die Schlauchklemme (2) auf den Tragschlauch (3) mit der neuen Steuer‐
leitung (4).
● Ziehen Sie die neue Steuerleitung (4) an der Steuerschalterseite mindestens 5 cm aus dem Tragschlauch (3).
Dabei sollte der Tragschlauch gestreckt sein.
● Schieben Sie die Steckerfassung (5) etwas vom Stecker und drücken den Stecker (6) in den Steuerschalter
DSC bis die Steckverbindung hörbar verrastet.
● Drücken Sie die Steckerfassung (5) in den Steuerschalter DSC.
● Schieben Sie den Tragschlauch (3) in gestrecktem Zustand über den Schlauchstutzen des Steuerschalters bis
zum Gehäuseanschlag und befestigen den Tragschlauch (3) mit der Schlauchklemme (2). Die Schraube der
Schlauchklemme (2) muss sich hinten befinden, da sonst der Knickschutz (1) nicht korrekt positioniert werden
kann.
● Den Knickschutz (1) wieder über den Steuerschalter schieben. Achten Sie dabei auf die Positionierhilfen. Den
Knickschutz (1) fest andrücken.
Montage Tragschlauch am Steuerschalter DSK
Abb. 16
● Schieben Sie den Knickschutz auf der Steuerleitung nach oben und lösen Sie die Gehäuseschrauben des
Steuerschalters DSK.
● Lösen Sie die Schlauchklemme auf dem Schlauchstutzen und trennen Sie die Steckverbindung zum Steuer‐
schalter DSK.
● Fädeln Sie den Knickschutz und die Schlauchklemme auf den Tragschlauch (3) mit der neuen Steuerleitung
(4).
