Die 7-Segment-Anzeige ist auf der Steuerkarte unter der Elektrohaube angeordnet und kann durch das Sichtfens‐
ter an der Unterseite des Kettenzuges (Pfeil, Unterseite Elektrohaube) abgelesen werden.
Es können abgelesen werden:
● Software-Version  Abb. 7, Seite 28,
● Betriebsstunden  Abb. 8, Seite 28,
● Betriebszustände  „Betriebszustände / Allgemeine Meldungen", Seite 98,
● Warnmeldungen  „Warnmeldungen", Seite 99,
● Fehlermeldungen  „Fehlermeldungen", Seite 100.

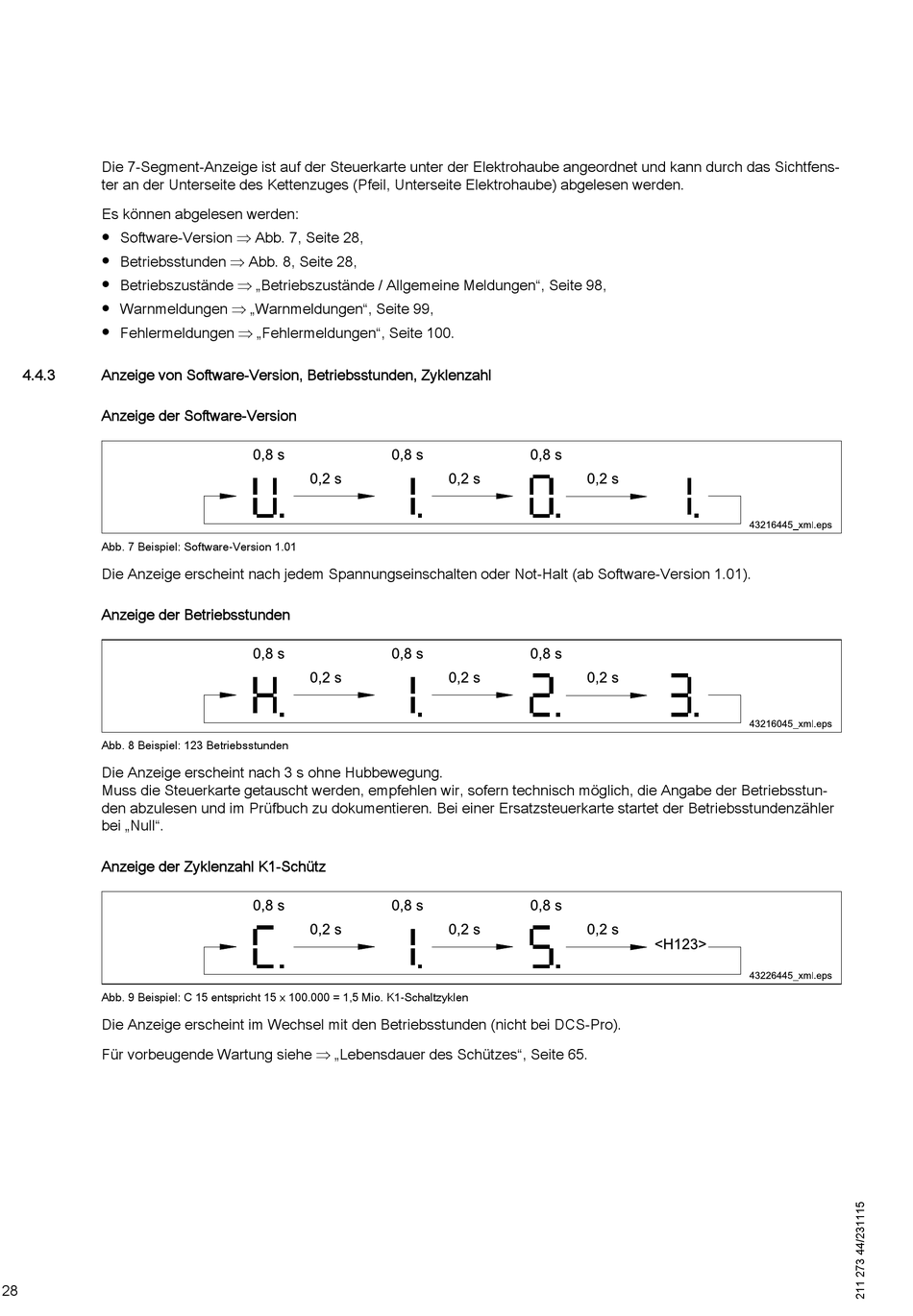

4.4.3

Anzeige von Software-Version, Betriebsstunden, Zyklenzahl

Anzeige der Software-Version
Abb. 7 Beispiel: Software-Version 1.01
Die Anzeige erscheint nach jedem Spannungseinschalten oder Not-Halt (ab Software-Version 1.01).
Anzeige der Betriebsstunden
Abb. 8 Beispiel: 123 Betriebsstunden
Die Anzeige erscheint nach 3 s ohne Hubbewegung.
Muss die Steuerkarte getauscht werden, empfehlen wir, sofern technisch möglich, die Angabe der Betriebsstun‐
den abzulesen und im Prüfbuch zu dokumentieren. Bei einer Ersatzsteuerkarte startet der Betriebsstundenzähler
bei „Null".
Anzeige der Zyklenzahl K1-Schütz
Abb. 9 Beispiel: C 15 entspricht 15 x 100.000 = 1,5 Mio. K1-Schaltzyklen
Die Anzeige erscheint im Wechsel mit den Betriebsstunden (nicht bei DCS-Pro).
Für vorbeugende Wartung siehe  „Lebensdauer des Schützes", Seite 65.
