5.6.3
Höheneinstellung Steuerschalter

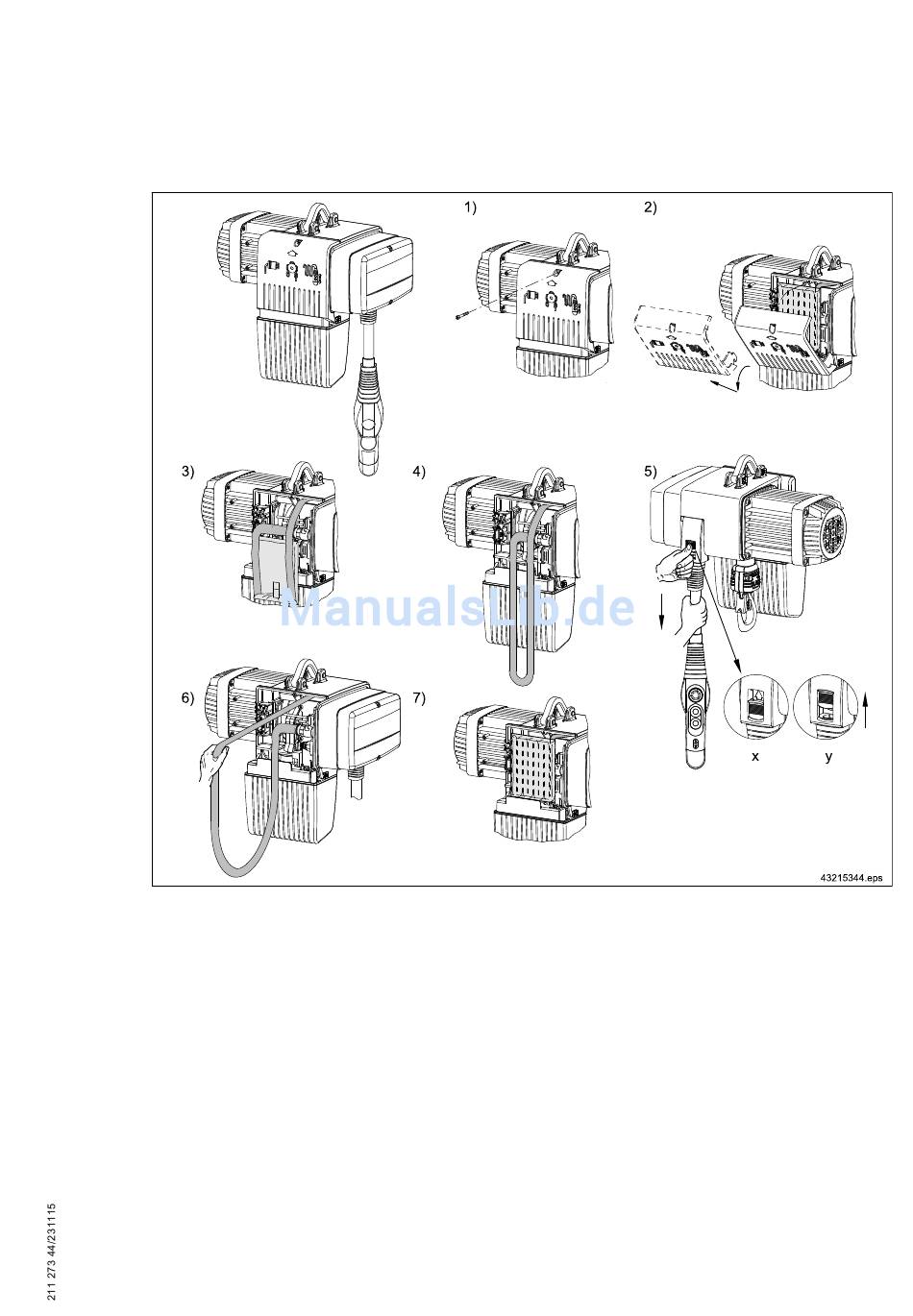

Abb. 14
x
Steuerleitungsarretierung fest
y
Steuerleitungsarretierung lose
1.
Schraube der Servicehaube lösen.
2.
Servicehaube öffnen und aushängen.
3.
Tasche mit Steuerleitung herausnehmen und öffnen.
4.
Steuerleitung der Tasche entnehmen.
5.
Den Bedien-Taster der Steuerleitungsarretierung nach oben schieben und festhalten. Gleichzeitig an der
Steuerleitung ziehen bis die korrekte Höhe des Steuerschalters erreicht ist.
6.
Hängt der Steuerschalter zu tief, ziehen Sie am heraushängenden Steuerleitungsschlauch hinter der Ser‐
vicehaube. Den Bedien-Taster der Steuerleitungsarretierung nach unten schieben und durch kurzes, kräft‐
iges Ziehen an der Steuerleitung oberhalb des Steuerschalters die Arretierung fixieren.
7.
Die restliche Steuerleitung in Schlaufen legen und in der Tasche verstauen. Die Tasche muss hinter der
Kante des Kettenspeichers liegen. Servicehaube verschließen (Anziehdrehmoment 5,5 Nm).
35
