Austausch des Schützes auf der Steuerkarte

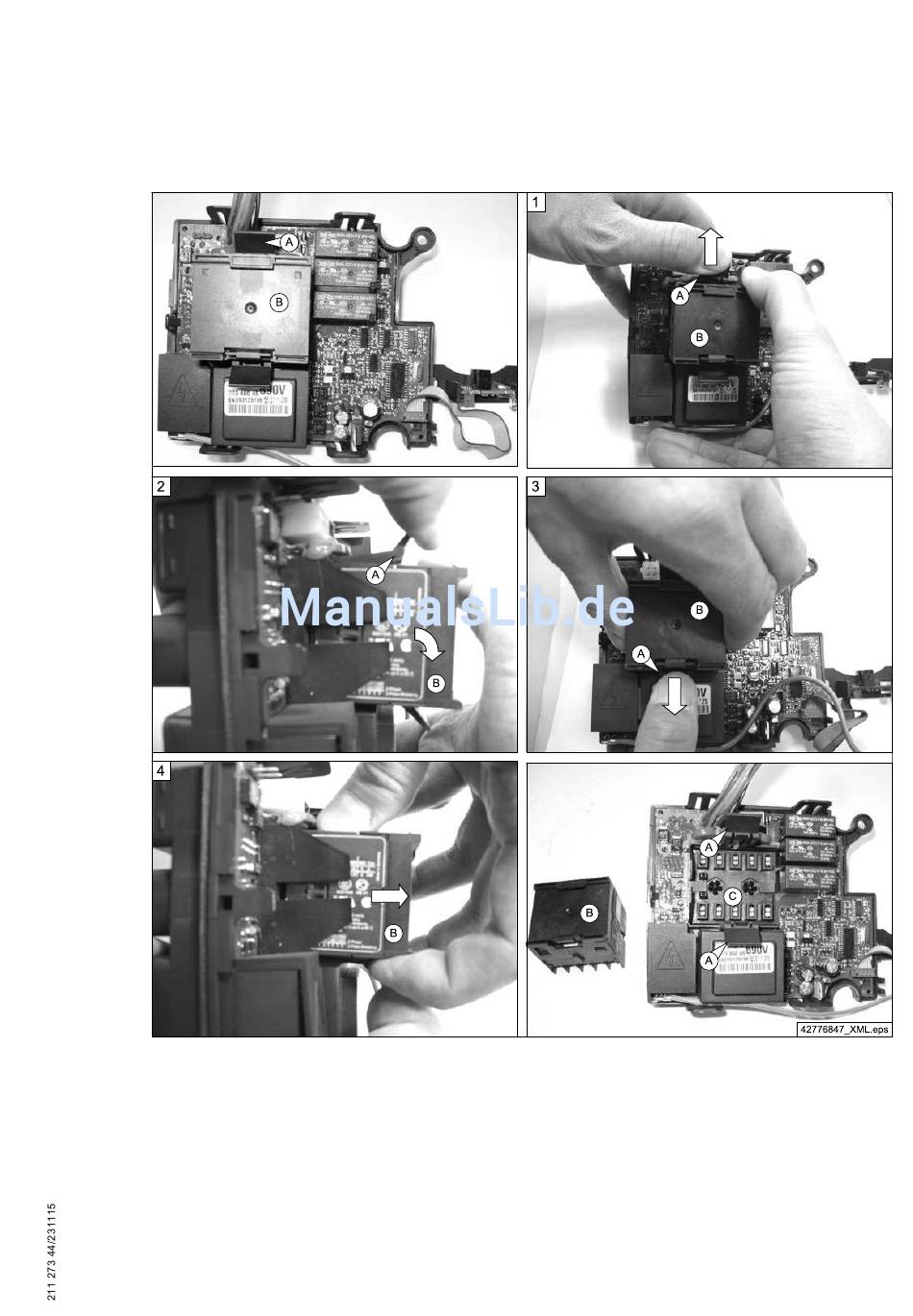

Abb. 72
1.
Die Schützbefestigung wird entriegelt, indem mit dem Daumen auf die Verriegelungslasche (A) gedrückt
wird. Dabei wird die Verriegelungslasche (A) vorsichtig vom Schütz weggebogen.
2.
Anschließend muss das Schütz (B) mit der anderen Hand so gekippt werden, dass die Verriegelung nicht
mehr greifen kann.
3.
Nun wird die zweite, gegenüberliegende Verriegelungslasche (A) entriegelt (wie unter 1. beschrieben).
4.
Mit der anderen Hand kann nun das Schütz (B) entfernt werden; dazu wird es senkrecht zur Platinenfläche
weggezogen.
Das Ersatzschütz kann nur in einer Position in den Sockel eingesteckt werden. Das Schütz auf den Schützsockel
(C) drücken bis beide Verriegelungslaschen (A) einrasten.
