Technische Daten; Konstruktionsübersicht - Demag DC-Pro 1 - 15 Betriebsanleitung

3

Technische Daten

3.1 Konstruktionsübersicht

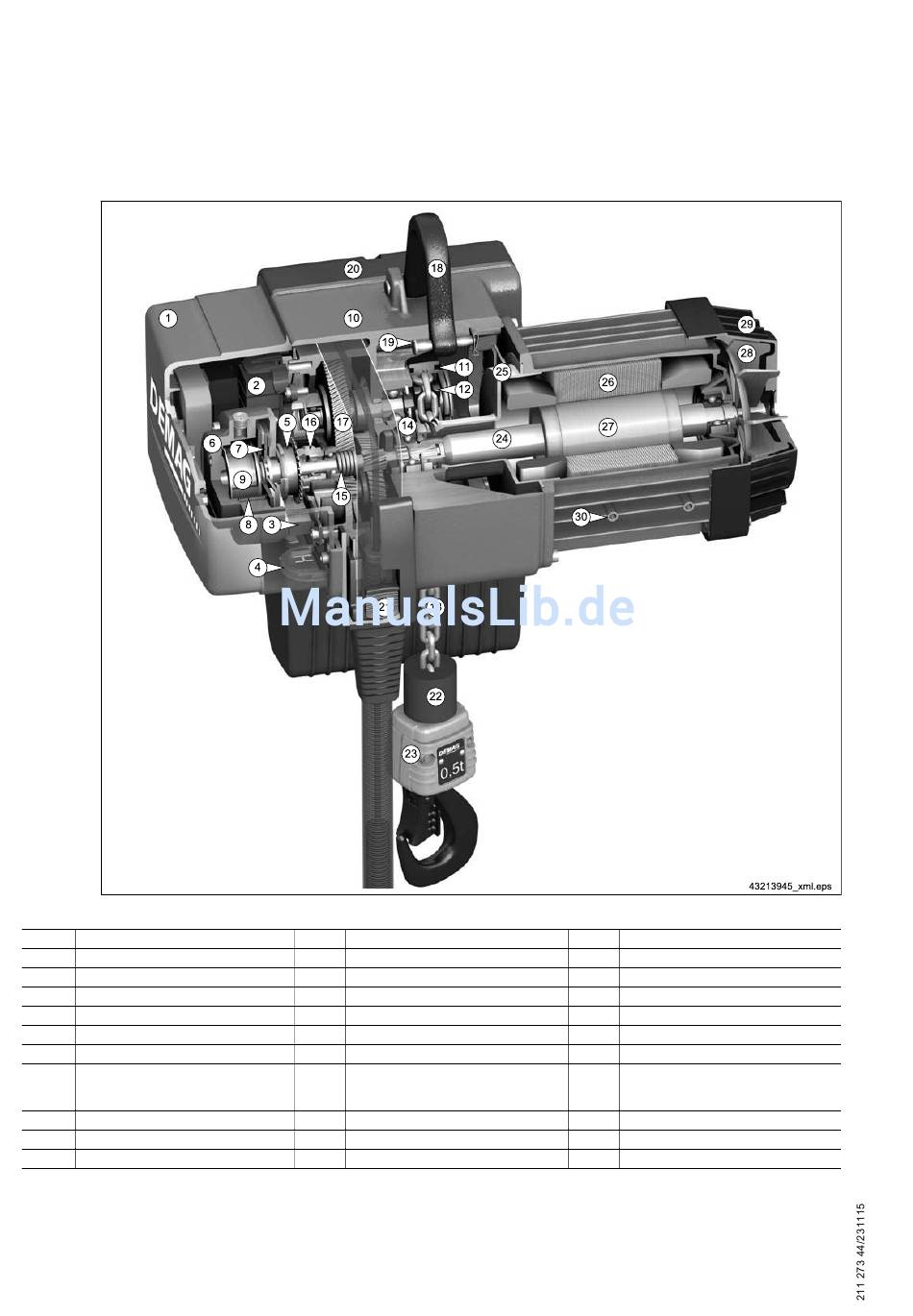

Abb. 4 Beispiel: einsträngige Darstellung DC-Pro
Pos. Benennung
1 Elektrohaube
2 Steuerung
3 Betriebsstundenzähler
4 Sichtfenster
5 Impulsrad zur Drehzahlüberwachung
6 Magnetbremse
7 Bremsscheibe mit Belägen
8 Bremsfedern
9 Bremsmagnet
10 Getriebegehäuse
Tab. 5
16
Pos. Benennung
11 Kettenführung
12 Kettenrad
13 Rundstahlkette
14 Rutschkupplung
15 Tellerfederpaket
16 Einstellmutter Rutschkupplung
Stirnradgetriebe zweistufig DC 1 - 5
17 Stirnradgetriebe dreistufig DC 10 und
DC 15
18 Aufhängebügel
19 Aufhängebolzen
20 Servicehaube
Pos. Benennung
21 Verstellmechanismus für Steuerleitung
22 Abschaltpuffer für Betriebsendschalter
23 Hakengeschirr mit Traglastschild
24 Motorwelle
25 Wickeltopfstulpe
26 Ständer
27 Läufer
28 Lüfter
29 Lüfterhaube
30 Befestigungspunkte
