12.7 Unterflasche DC 10 mit außenliegender Abschaltfeder

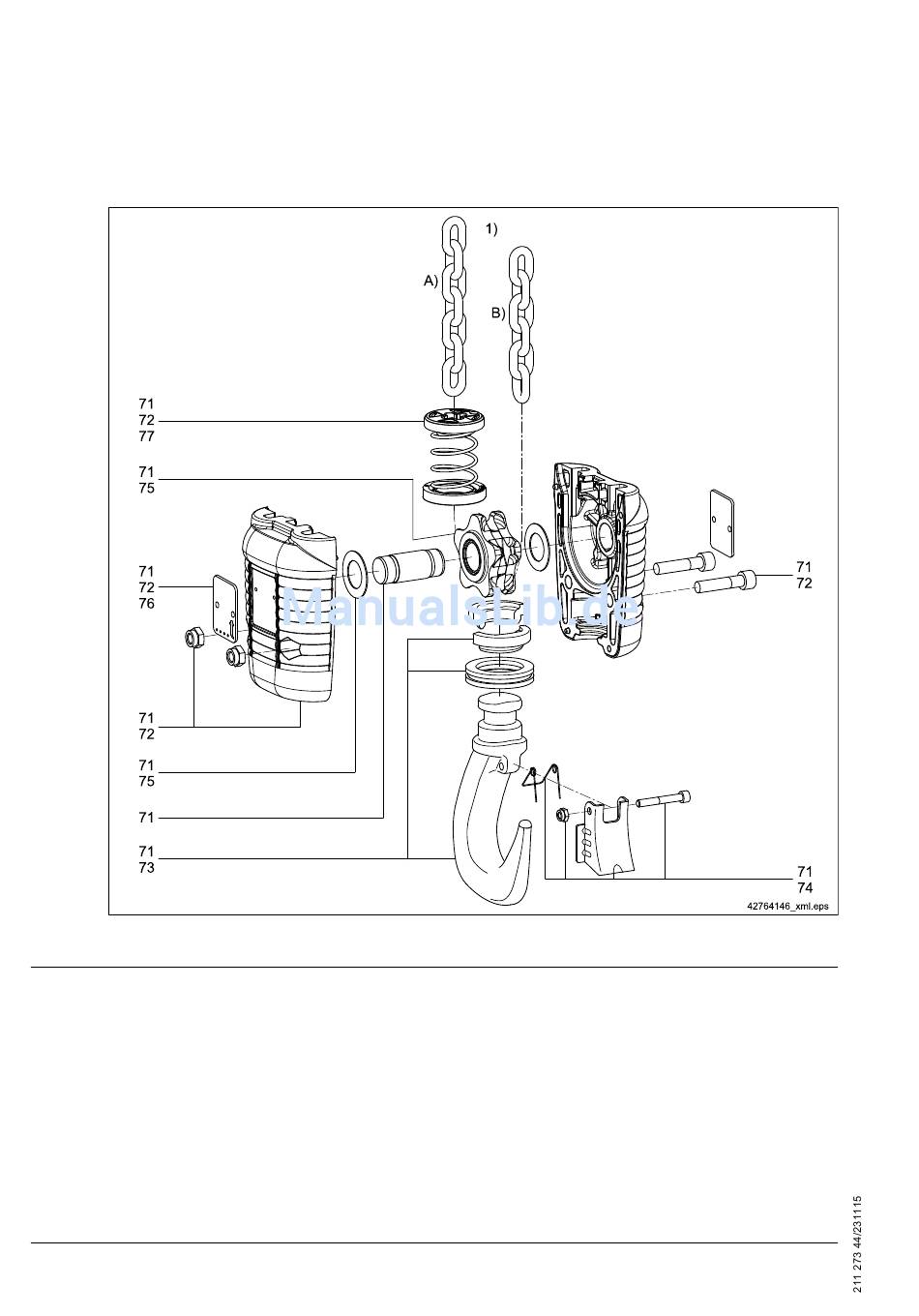

Abb. 87 A) Lastseite, B) Kettenspeicherseite, 1) Der Betätiger Endschalter entfällt.
Teil-Nr. Bestell-Nr. Stück
71 75244033
72 75244133
73 75244333
74 83865633
75 75244533
76 75242133
76 75242233
76 75242333
76 75242433
76 75242533
76 75242633
76 75242733
76 75242833
77 71525445
77 71525545
Tab. 76
112
Bezeichnung
1 Unterflaschenset DC10 2/1
1 Unterflaschenhälfte Set DC10 2/1
1 Lasthaken DC10 2/1
5 Hakenmaulsicherungsset GR. 5 x5
1 Umlenkradset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
2 Traglastschildset DC10 2/1
1 Abschaltfeder DC 10V 8
1 Abschaltfeder DC 10V12
1,25t
1,6t
2,0t
2,5t
2750lbs
3500lbs
4400lbs
5500lbs
Hubgeschw. V4 bei Einscherung 2/1; 50Hz
Hubgeschw. V6 bei Einscherung 2/1; 50Hz
Werkstoff Norm
