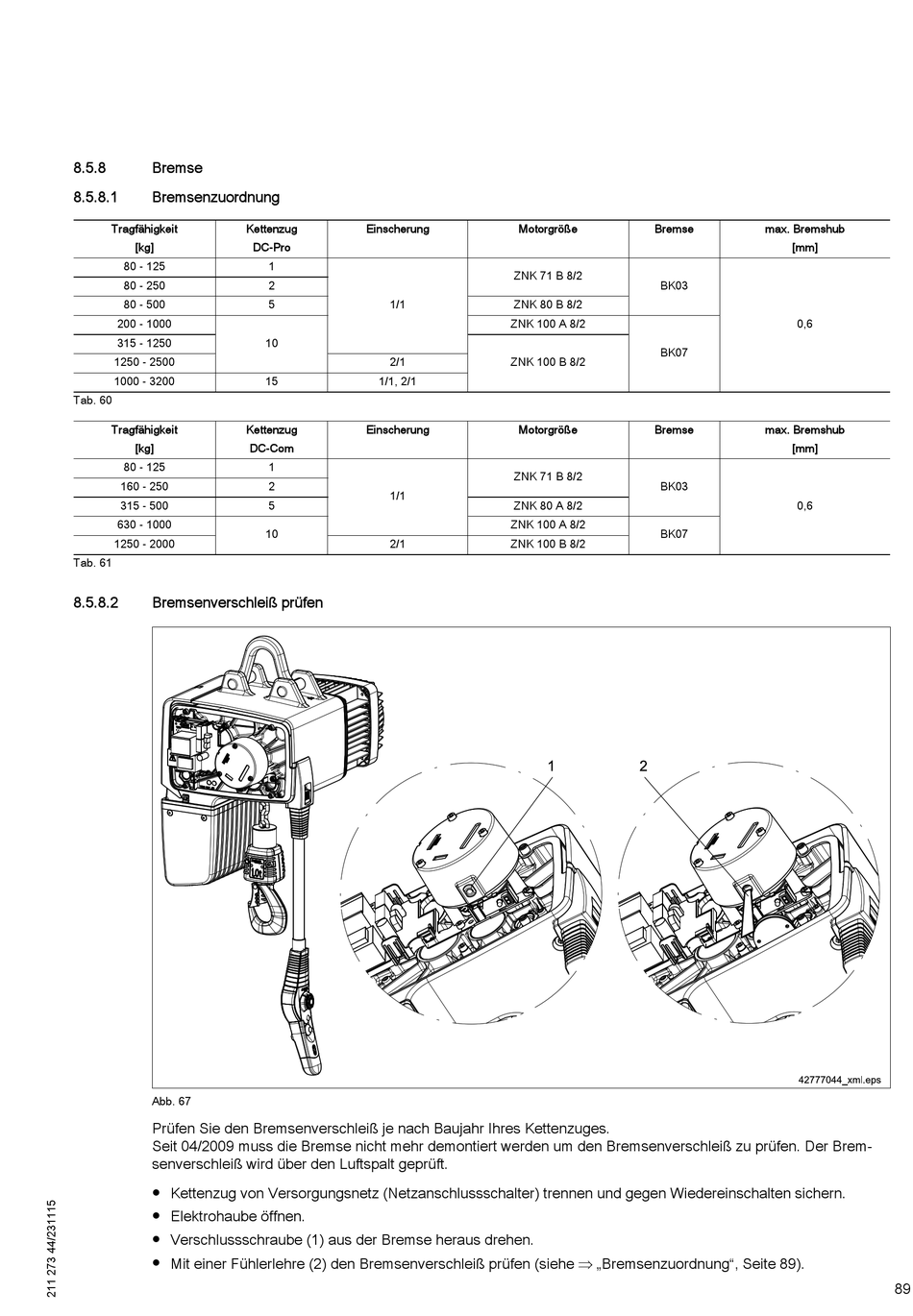

8.5.8

Bremse

8.5.8.1

Bremsenzuordnung

Tragfähigkeit
[kg]
80 - 125
80 - 250
80 - 500
200 - 1000
315 - 1250
1250 - 2500
1000 - 3200
Tab. 60
Tragfähigkeit
[kg]
80 - 125
160 - 250
315 - 500
630 - 1000
1250 - 2000
Tab. 61
8.5.8.2 Bremsenverschleiß prüfen
Abb. 67
Prüfen Sie den Bremsenverschleiß je nach Baujahr Ihres Kettenzuges.
Seit 04/2009 muss die Bremse nicht mehr demontiert werden um den Bremsenverschleiß zu prüfen. Der Brem‐
senverschleiß wird über den Luftspalt geprüft.
● Kettenzug von Versorgungsnetz (Netzanschlussschalter) trennen und gegen Wiedereinschalten sichern.
● Elektrohaube öffnen.
● Verschlussschraube (1) aus der Bremse heraus drehen.
● Mit einer Fühlerlehre (2) den Bremsenverschleiß prüfen (siehe  „Bremsenzuordnung", Seite 89).
Kettenzug Einscherung
DC-Pro
1
2
5 1/1
10
2/1
15 1/1, 2/1
Kettenzug Einscherung
DC-Com
1
2
1/1
5
10
2/1
Motorgröße Bremse
ZNK 71 B 8/2
BK03
ZNK 80 B 8/2
ZNK 100 A 8/2
BK07
ZNK 100 B 8/2
Motorgröße Bremse
ZNK 71 B 8/2
BK03
ZNK 80 A 8/2
ZNK 100 A 8/2
BK07
ZNK 100 B 8/2
max. Bremshub
[mm]
0,6
max. Bremshub
[mm]
0,6
89
