5.10.3

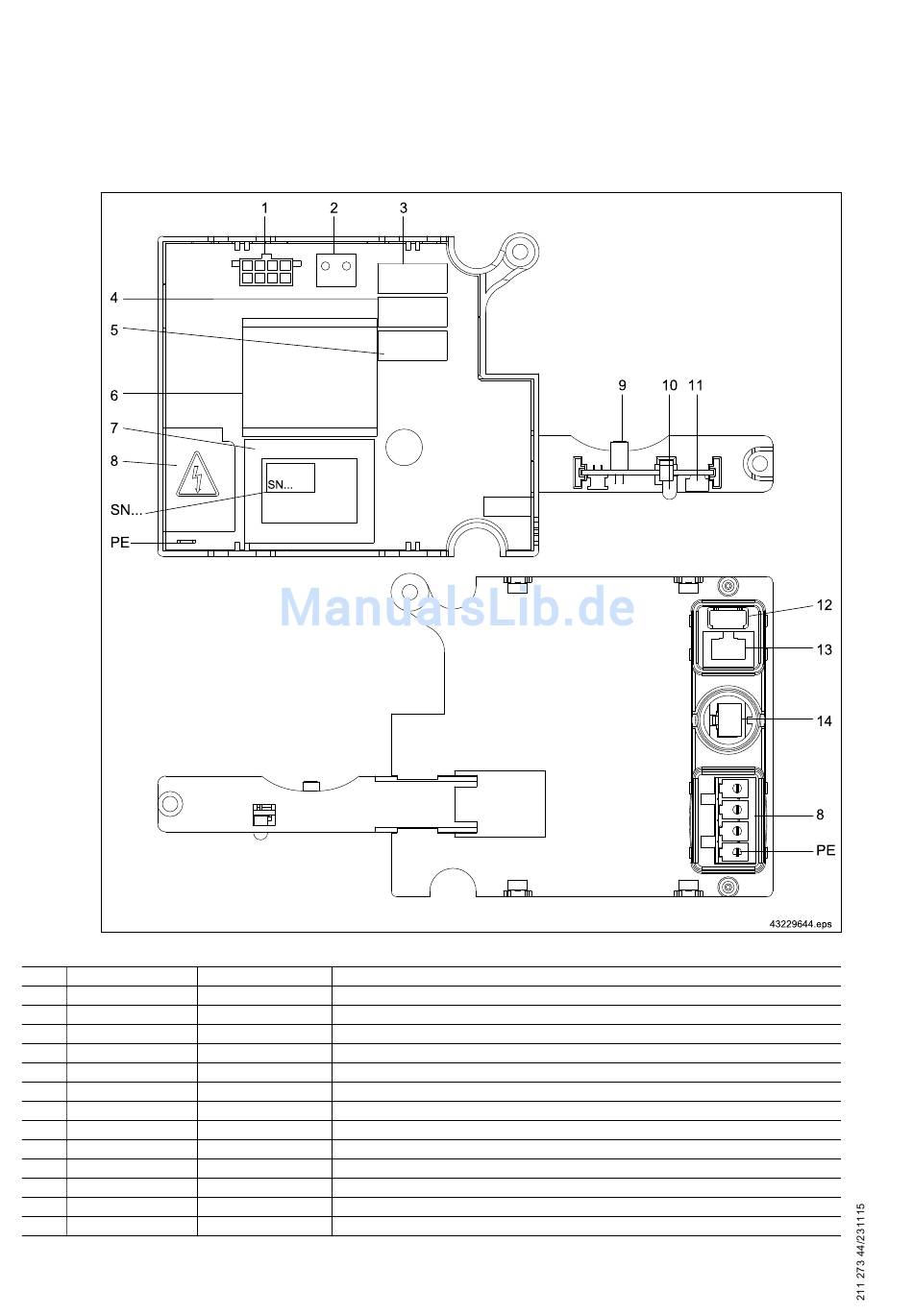

Steuerkarte
Abb. 27
Pos.
Benennung
1
Steckverbindung
2
Steckverbindung
3
Relais
4
Relais
5
Relais
6
Schütz
7
Transformator
8
Steckverbindung
9
Gabellichtschranke
10
IR-Sendediode
11
7-Segment-LED
12
Steckverbindung
13
Blindstecker
48
Klemmenleiste
Funktion
X8
Motor
X6
Bremse
Schnell / Langsam
Heben / Senken
Heben / Senken
Ein / Aus
X1
Netz
Impulsgeber
IR-Schnittstelle
Multifunktionsanzeige u.a.: Betriebsstundenzähler, Statusanzeige, Fehlercodeanzeige
X4
Betriebsendschalter oder Steckbrücke
X5
Fahrwerk (optional)
