5.3

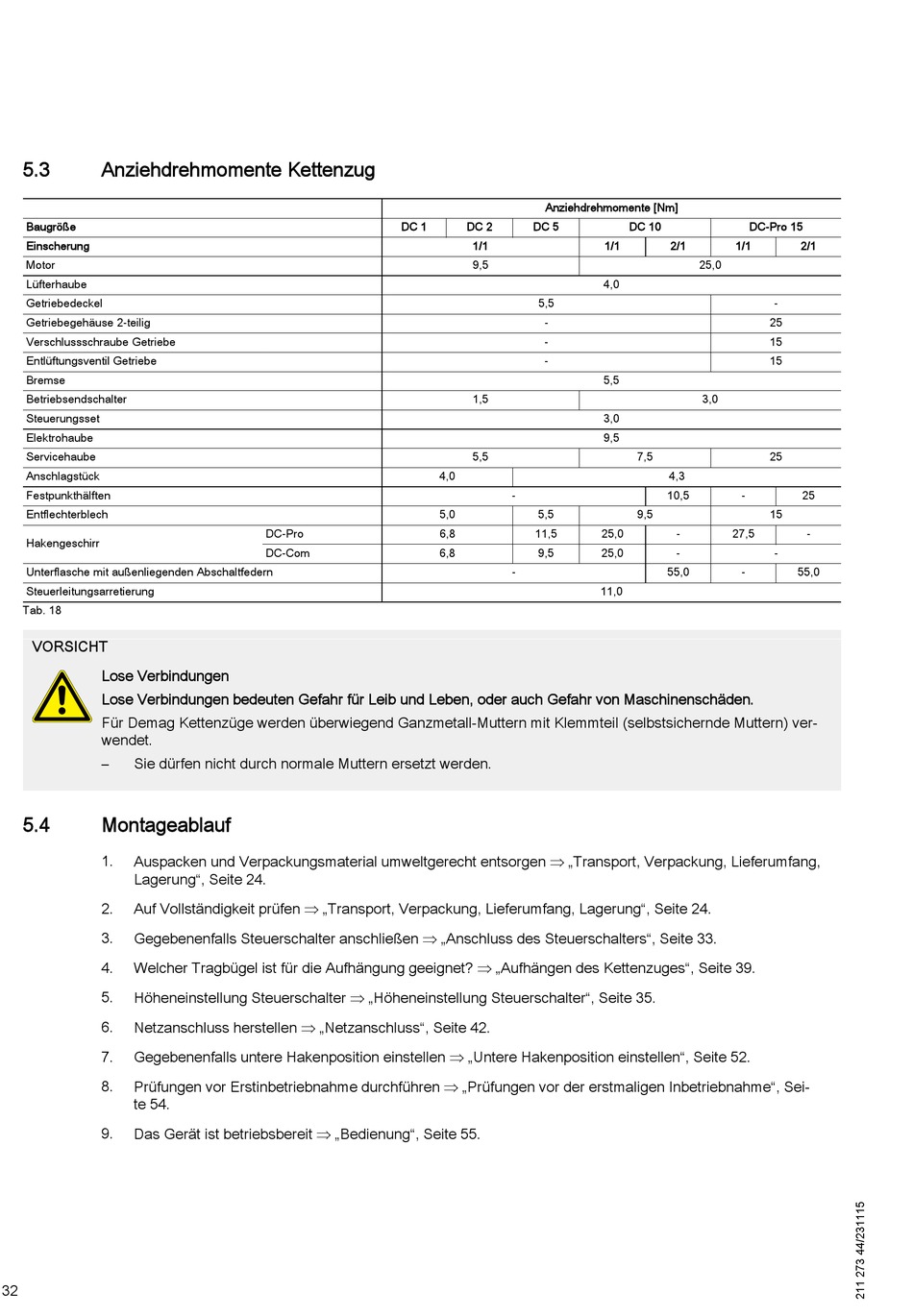

Anziehdrehmomente Kettenzug

Baugröße
Einscherung
Motor
Lüfterhaube
Getriebedeckel
Getriebegehäuse 2-teilig
Verschlussschraube Getriebe
Entlüftungsventil Getriebe
Bremse
Betriebsendschalter
Steuerungsset
Elektrohaube
Servicehaube
Anschlagstück
Festpunkthälften
Entflechterblech
Hakengeschirr
Unterflasche mit außenliegenden Abschaltfedern
Steuerleitungsarretierung
Tab. 18
VORSICHT
Lose Verbindungen
Lose Verbindungen bedeuten Gefahr für Leib und Leben, oder auch Gefahr von Maschinenschäden.
Für Demag Kettenzüge werden überwiegend Ganzmetall-Muttern mit Klemmteil (selbstsichernde Muttern) ver‐
wendet.
Sie dürfen nicht durch normale Muttern ersetzt werden.
5.4

Montageablauf

1.
Auspacken und Verpackungsmaterial umweltgerecht entsorgen  „Transport, Verpackung, Lieferumfang,
Lagerung", Seite 24.
2.
Auf Vollständigkeit prüfen  „Transport, Verpackung, Lieferumfang, Lagerung", Seite 24.
3.
Gegebenenfalls Steuerschalter anschließen  „Anschluss des Steuerschalters", Seite 33.
4.
Welcher Tragbügel ist für die Aufhängung geeignet?  „Aufhängen des Kettenzuges", Seite 39.
5.
Höheneinstellung Steuerschalter  „Höheneinstellung Steuerschalter", Seite 35.
6.
Netzanschluss herstellen  „Netzanschluss", Seite 42.
7.
Gegebenenfalls untere Hakenposition einstellen  „Untere Hakenposition einstellen", Seite 52.
8.
Prüfungen vor Erstinbetriebnahme durchführen  „Prüfungen vor der erstmaligen Inbetriebnahme", Sei‐
te 54.
9.
Das Gerät ist betriebsbereit  „Bedienung", Seite 55.
32
DC 1
DC-Pro
DC-Com
Anziehdrehmomente [Nm]
DC 2
DC 5
1/1
1/1
9,5
4,0
5,5
-
-
-
5,5
1,5
3,0
9,5
5,5
4,0
-
5,0
5,5
6,8
11,5
25,0
6,8
9,5
25,0
-
11,0
DC 10
DC-Pro 15
2/1
1/1
2/1
25,0
-
25
15
15
3,0
7,5
25
4,3
10,5
-
9,5
15
-
27,5
-
-
55,0
-
55,0
25
-
