Pos. Benennung
14 Steckverbindung
SN... Seriennummer
Tab. 26

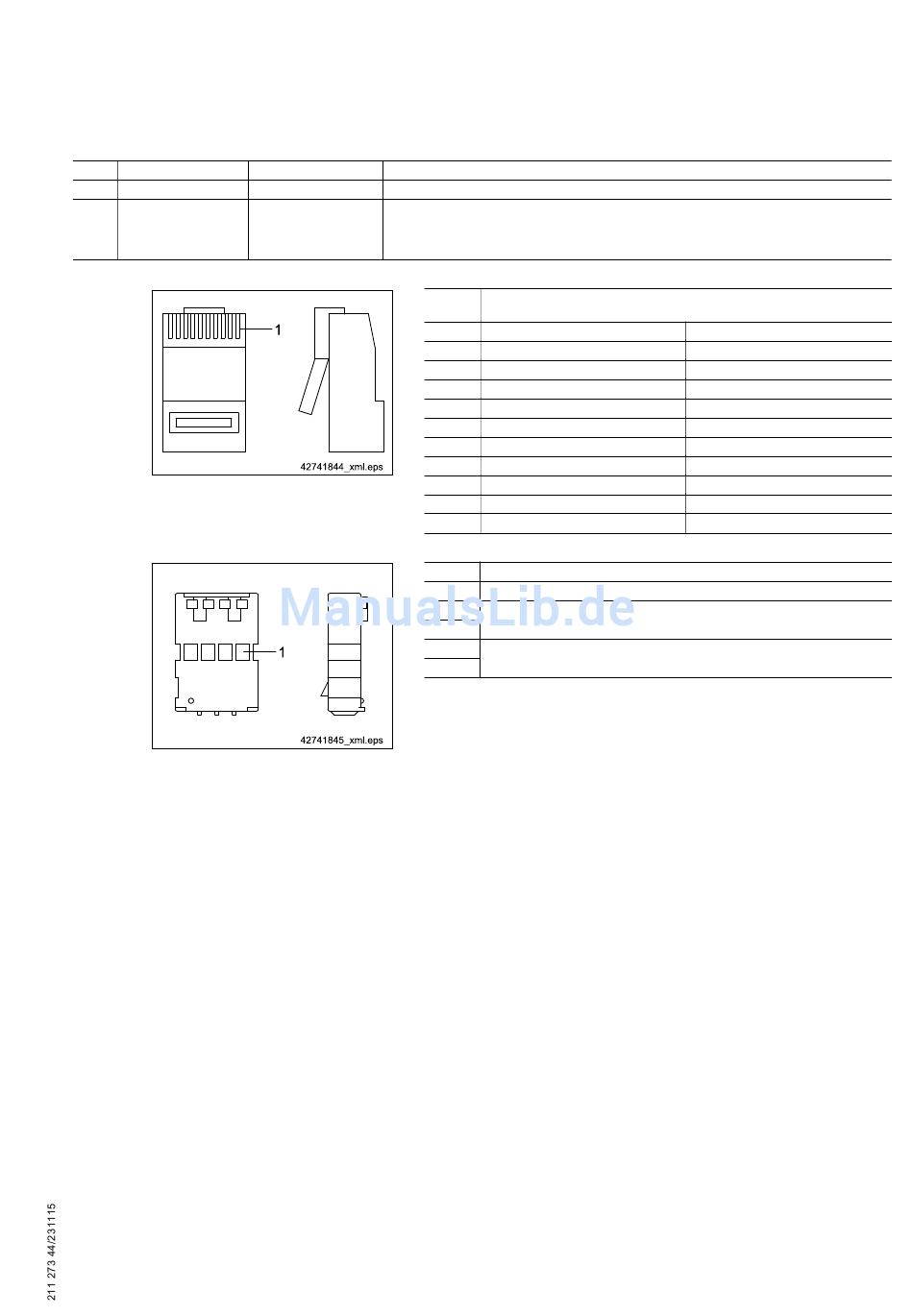

Abb. 28 Pin 1 (1)
Abb. 29 Pin 1 (1)
5.11

Parametrierung mit dem Steuerschalter

5.11.1

Allgemeines

Um den Kettenzug für bestimmte Anwendungen individuell anpassen zu können, gibt es eine Parametriermög‐
lichkeit. Die Parametrierung erfolgt mittels Steuerschalter in Verbindung mit der 7-Segment-Anzeige an der Unter‐
seite des Kettenzuges.
Klemmenleiste Funktion
X3 Steuerleitung
Aufkleber mit:
- Serien-Nr. „SN ..."
- Änderungs-Zustand „ÄZ ..."
- Produktionsdatum Kalenderwoche/Jahr „**/**"
RJ45-
Stecker
PIN
1
2
3
4
5
6
7
8
9
10
Tab. 27
PIN
1
2
3
4
Tab. 28
Funktionsbelegung
Steuerleitung X3 (14)
Sonder F1
Kran Vor
Kran Zurück
Not-Halt
Versorgung Steuerschalter
Heben
Senken
Katze Rechts
Katze Links
Sonder F2
Funktionsbelegung
Hubgrenzschalter X4 (12)
Heben
Senken
Fahrwerk X5 (13)
Sonder F1
Kran Vor
Kran Zurück
Not-Halt
Versorgung Steuerschalter
24 V AC vom Kettenzug
Bezugspotential Steuerschalter
Katze Rechts
Katze Links
Sonder F2
49
