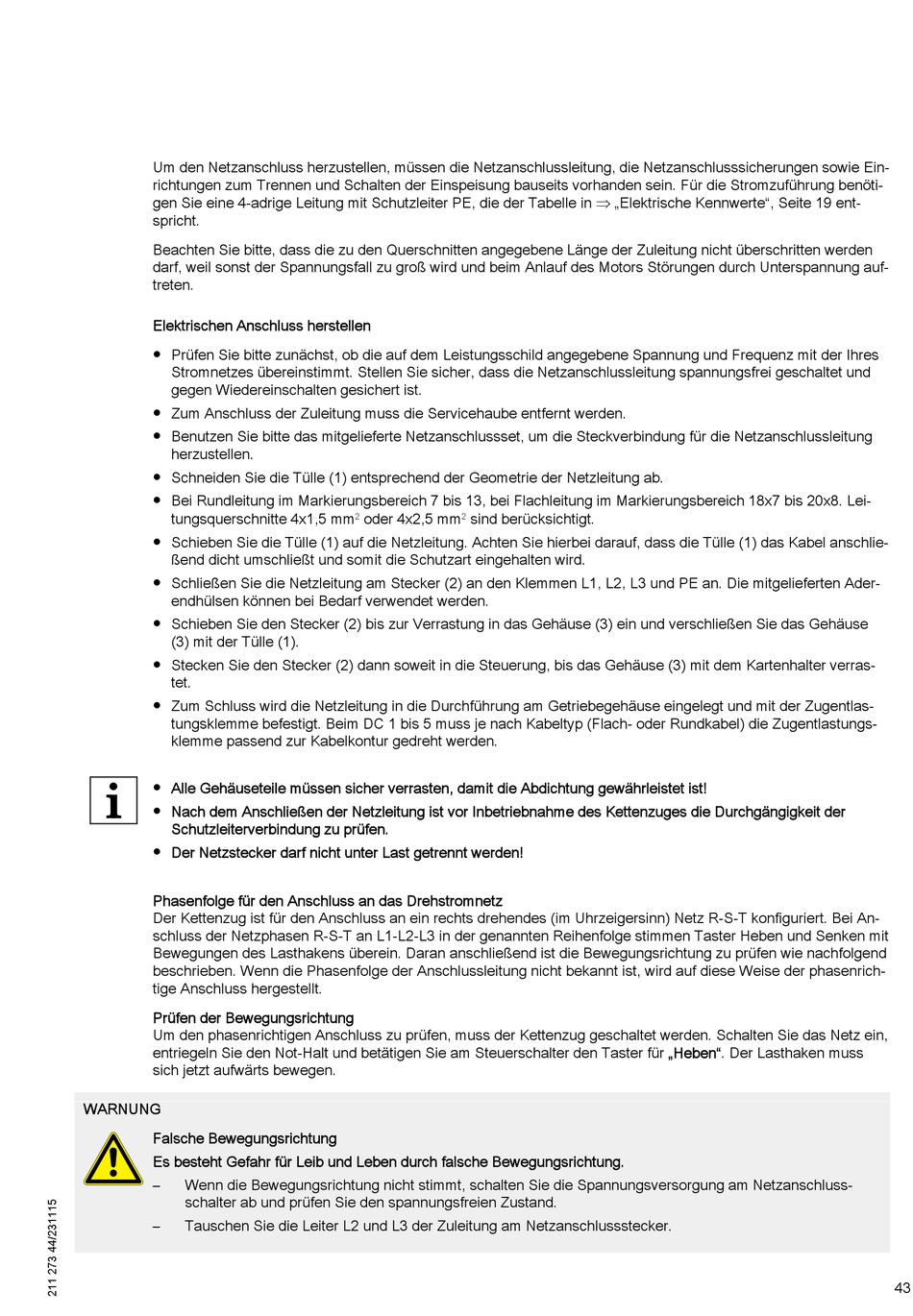

Demag DC-Pro 1 - 15 Betriebsanleitung Seite 43

Um den Netzanschluss herzustellen, müssen die Netzanschlussleitung, die Netzanschlusssicherungen sowie Ein‐
richtungen zum Trennen und Schalten der Einspeisung bauseits vorhanden sein. Für die Stromzuführung benöti‐
gen Sie eine 4-adrige Leitung mit Schutzleiter PE, die der Tabelle in  „Elektrische Kennwerte", Seite 19 ent‐
spricht.
Beachten Sie bitte, dass die zu den Querschnitten angegebene Länge der Zuleitung nicht überschritten werden
darf, weil sonst der Spannungsfall zu groß wird und beim Anlauf des Motors Störungen durch Unterspannung auf‐
treten.
Elektrischen Anschluss herstellen
● Prüfen Sie bitte zunächst, ob die auf dem Leistungsschild angegebene Spannung und Frequenz mit der Ihres
Stromnetzes übereinstimmt. Stellen Sie sicher, dass die Netzanschlussleitung spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert ist.
● Zum Anschluss der Zuleitung muss die Servicehaube entfernt werden.
● Benutzen Sie bitte das mitgelieferte Netzanschlussset, um die Steckverbindung für die Netzanschlussleitung
herzustellen.
● Schneiden Sie die Tülle (1) entsprechend der Geometrie der Netzleitung ab.
● Bei Rundleitung im Markierungsbereich 7 bis 13, bei Flachleitung im Markierungsbereich 18x7 bis 20x8. Lei‐
tungsquerschnitte 4x1,5 mm
● Schieben Sie die Tülle (1) auf die Netzleitung. Achten Sie hierbei darauf, dass die Tülle (1) das Kabel anschlie‐
ßend dicht umschließt und somit die Schutzart eingehalten wird.
● Schließen Sie die Netzleitung am Stecker (2) an den Klemmen L1, L2, L3 und PE an. Die mitgelieferten Ader‐
endhülsen können bei Bedarf verwendet werden.
● Schieben Sie den Stecker (2) bis zur Verrastung in das Gehäuse (3) ein und verschließen Sie das Gehäuse
(3) mit der Tülle (1).
● Stecken Sie den Stecker (2) dann soweit in die Steuerung, bis das Gehäuse (3) mit dem Kartenhalter verras‐
tet.
● Zum Schluss wird die Netzleitung in die Durchführung am Getriebegehäuse eingelegt und mit der Zugentlas‐
tungsklemme befestigt. Beim DC 1 bis 5 muss je nach Kabeltyp (Flach- oder Rundkabel) die Zugentlastungs‐
klemme passend zur Kabelkontur gedreht werden.
● Alle Gehäuseteile müssen sicher verrasten, damit die Abdichtung gewährleistet ist!
● Nach dem Anschließen der Netzleitung ist vor Inbetriebnahme des Kettenzuges die Durchgängigkeit der
Schutzleiterverbindung zu prüfen.
● Der Netzstecker darf nicht unter Last getrennt werden!
Phasenfolge für den Anschluss an das Drehstromnetz
Der Kettenzug ist für den Anschluss an ein rechts drehendes (im Uhrzeigersinn) Netz R-S-T konfiguriert. Bei An‐
schluss der Netzphasen R-S-T an L1-L2-L3 in der genannten Reihenfolge stimmen Taster Heben und Senken mit
Bewegungen des Lasthakens überein. Daran anschließend ist die Bewegungsrichtung zu prüfen wie nachfolgend
beschrieben. Wenn die Phasenfolge der Anschlussleitung nicht bekannt ist, wird auf diese Weise der phasenrich‐
tige Anschluss hergestellt.
Prüfen der Bewegungsrichtung
Um den phasenrichtigen Anschluss zu prüfen, muss der Kettenzug geschaltet werden. Schalten Sie das Netz ein,
entriegeln Sie den Not-Halt und betätigen Sie am Steuerschalter den Taster für „Heben". Der Lasthaken muss
sich jetzt aufwärts bewegen.
WARNUNG
Falsche Bewegungsrichtung
Es besteht Gefahr für Leib und Leben durch falsche Bewegungsrichtung.
– Wenn die Bewegungsrichtung nicht stimmt, schalten Sie die Spannungsversorgung am Netzanschluss‐
schalter ab und prüfen Sie den spannungsfreien Zustand.
– Tauschen Sie die Leiter L2 und L3 der Zuleitung am Netzanschlussstecker.
oder 4x2,5 mm sind berücksichtigt.
2 2
