4.5
Zentraler Serviceraum

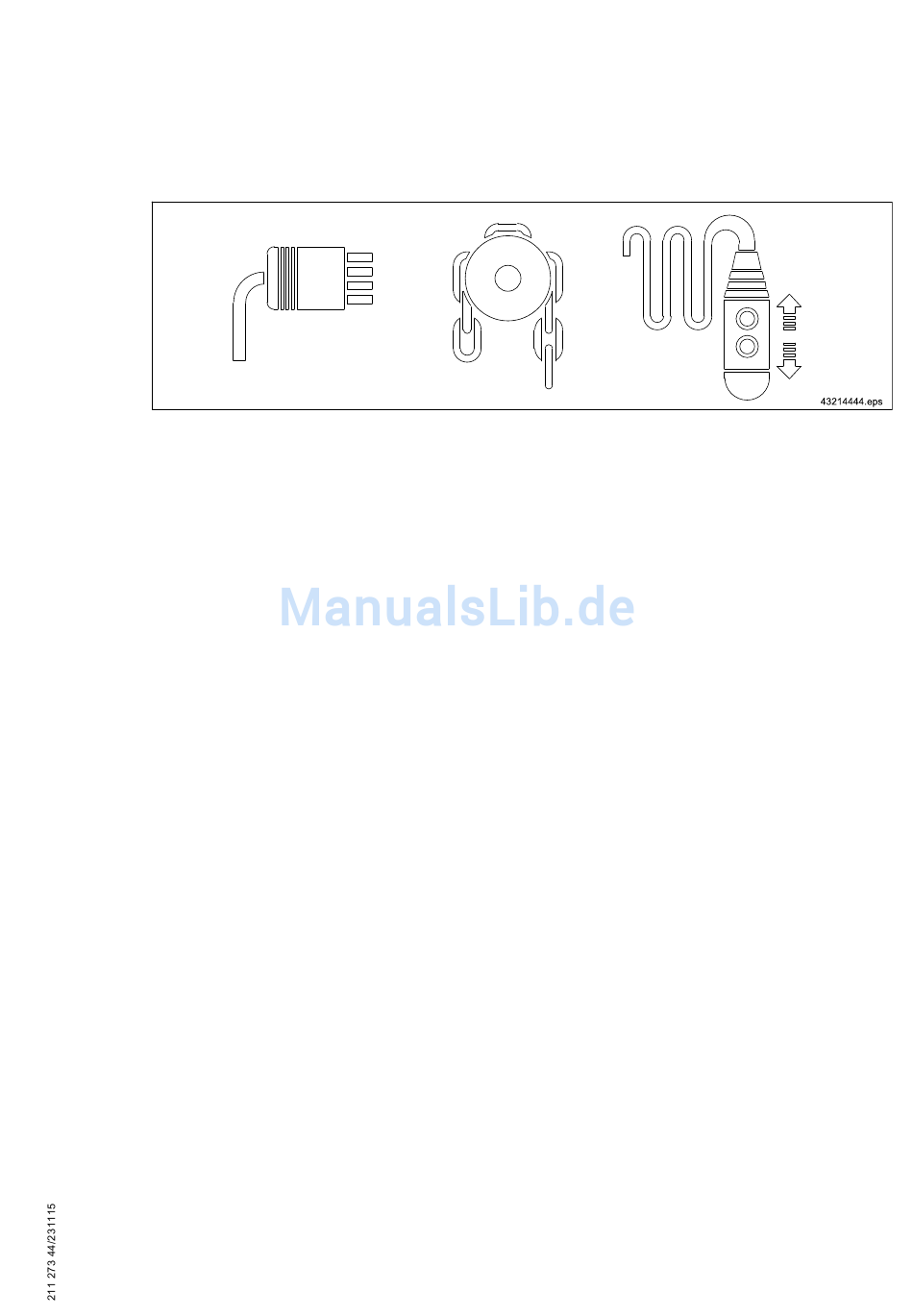

Abb. 10
Alle wichtigen Servicearbeiten sind an zentraler Stelle, dem Serviceraum, durchführbar. Unter der schlagfesten
Kunststoffhaube sind die relevanten Stecker für Stromzufuhr, Steuerschalter und Fahrantrieb angeordnet. Ebenso
wird von dieser Stelle aus die Kette geschmiert.
Außerdem findet die nicht benötigte Steuerleitungslänge Platz unter der Haube.
Gleichzeitig bietet die Kunststoffhaube den mechanischen Schutz der darunter befindlichen Baugruppen. Die auf
der Außenseite der Servicehaube angebrachten Piktogramme bezeichnen die Funktionen. Die Servicehaube des
DC-Pro 15 ist aus Blech und ohne Piktogramme versehen.
4.6
Höheneinstellung Steuerschalter / Steuerleitung
Die Steuerleitung wird durch einen flexiblen, biegefreundlichen Zugentlastungsschlauch geschützt. Sie kann
durch einen Verstellmechanismus in ihrer Aufhängehöhe an die Erfordernisse des Arbeitsplatzes jederzeit indivi‐
duell angepasst werden. Ein Ablängen der Leitungsadern oder Kürzen des Zugentlastungsschlauches ist hierfür
nicht erforderlich. Die nicht benötigte Steuerleitung wird unter der Servicehaube gespeichert. Der Zugentlastungs‐
schlauch wird durch einen selbstarretierenden Klemmmechanismus in der gewählten Aufhängehöhe fixiert. Durch
Lösen der Arretierung kann eine andere Aufhängehöhe des Steuerschalters eingestellt werden.
Der Zugentlastungsschlauch für die Steuerleitung besteht aus einem abriebfesten Gewebeschlauch mit Flamm‐
schutz-Imprägnierung.
Im Griffbereich (0,8 m) des Zugentlastungsschlauches verstärkt gummielastisches Füllmaterial die Steuerleitung.
4.7
Steuerschalter
Für die leitungsgebundene manuelle Steuerung des Kettenzuges sind die Steuerschalter DSC (Heben/Senken)
oder DSE-10C (2 bis 3-achsig) einzusetzen. Beide Steuerschalter haben die gleiche Steckverbindung für die
Steuerleitung. Die Verbindung zwischen Steuerleitung und Steuerschalter erfolgt über einen Bajonettstecker.
Die Gehäuse des DSC und DSE-10C sind aus hochwertigem thermoplastischen Kunststoff mit hoher Stoß- und
Schlagfestigkeit gefertigt und gegen Kraftstoffe, Seewasser, Öle, Fette und Laugen beständig, Schutzart IP65.
Durch konzentrierte, mineralhaltige Säuren (Salz- oder Schwefelsäure usw.) können jedoch die Schaltgehäuse
mit der Zeit zersetzt werden. Um das zu verhindern, müssen diese rechtzeitig ausgewechselt werden.
Die Tasterkappen aus einem Elastomer können unter dem Einfluss aggressiver Einsatzbedingungen (Kontakt mit
zersetzenden Stoffen oder bestimmten Chemikalien) vorzeitig verschleißen. Beschädigte Tasterkappen müssen
rechtzeitig ersetzt werden.
29
