5.6

Steuerleitung

5.6.1

Technische Daten Steuerleitung

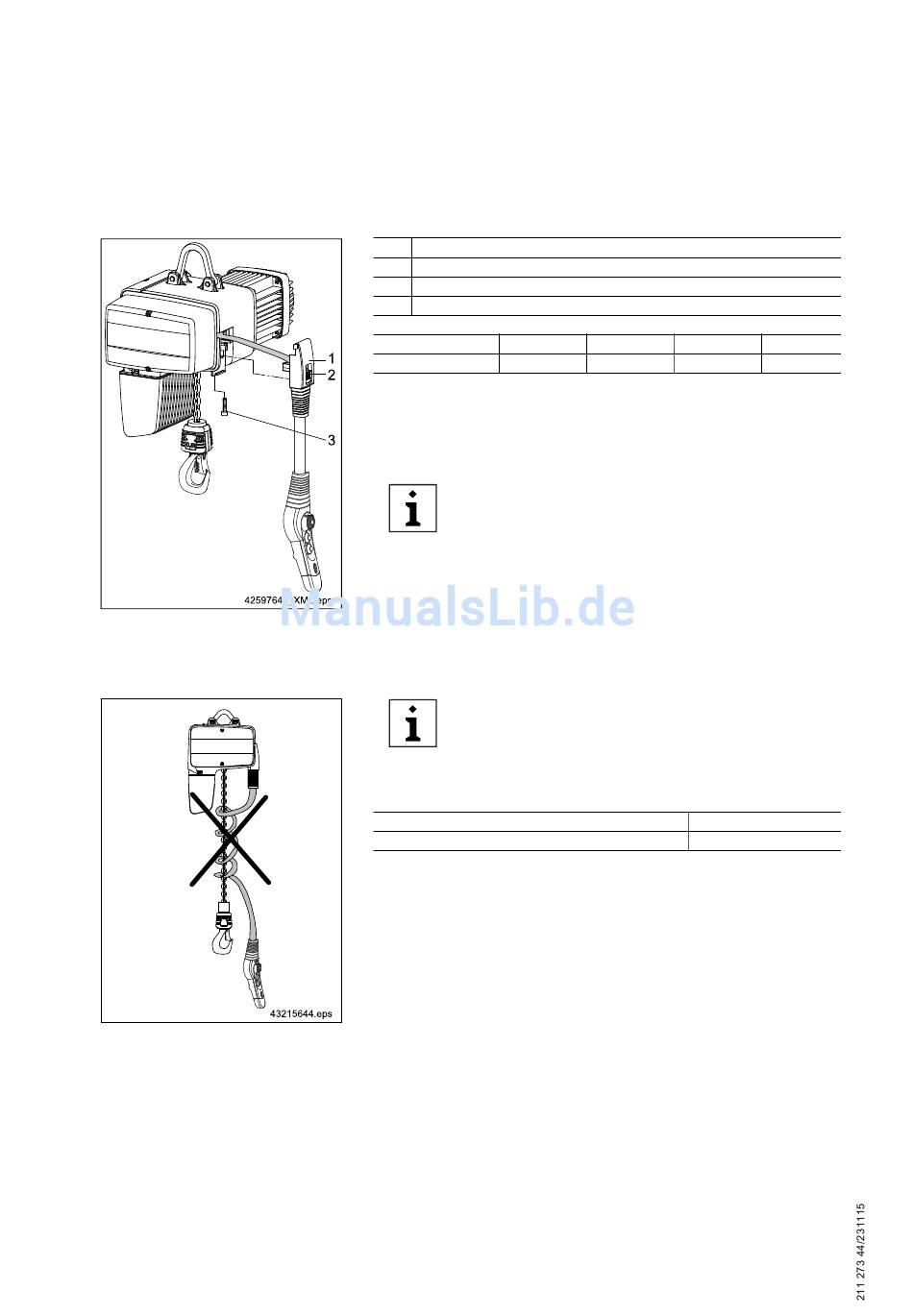

Abb. 12
5.6.2

Handhabung der Steuerleitung

Abb. 13
34
Pos. Benennung
1 Schlauchtasche
2 Bedien-Taster Steuerleitungsarretierung
3 Schraube Steuerleitungsarretierung, Anziehdrehmoment 11 Nm
Hakenweg H4
Leitungslängen 0,8 m - 2,8 m
Tab. 19
Der Steuerschalter wird mit standardmäßigen Leitungslängen geliefert.
Die verstellbare Höhenvarianz beträgt jeweils 2 bzw. 3 m.
Längere Steuerleitungslängen werden z.B. mit 2TY-Steuerleitung und
DST-C oder DSE-C ausgeführt.
Ergonomischer Arbeitsplatz!
● Die Aufhängehöhe kann jederzeit durch einen selbstar‐
retierenden Mechanismus individuell eingestellt wer‐
den.
● Für eine ergonomisch günstige Position beim Bedienen
des Steuerschalters ist die Aufhängehöhe so einzustel‐
len, dass die Bedienelemente in Höhe des Ellbogens
angeordnet sind.
Die Steuerleitung darf bei Hubbewegungen nicht um die
Kette gewickelt sein.
Ein Umwicklungsschutz für den oberen Bereich der Steuerleitung kann
optional verwendet werden.
Benennung
Schutzschlauch mit Befestigungsmaterial
Tab. 20
H5 H8
0,8 m - 3,8 m 3,8 m - 6,8 m 6,8 m - 9,8 m
Bestell-Nr.
720 085 45
H11
