5.5

Anschluss des Steuerschalters

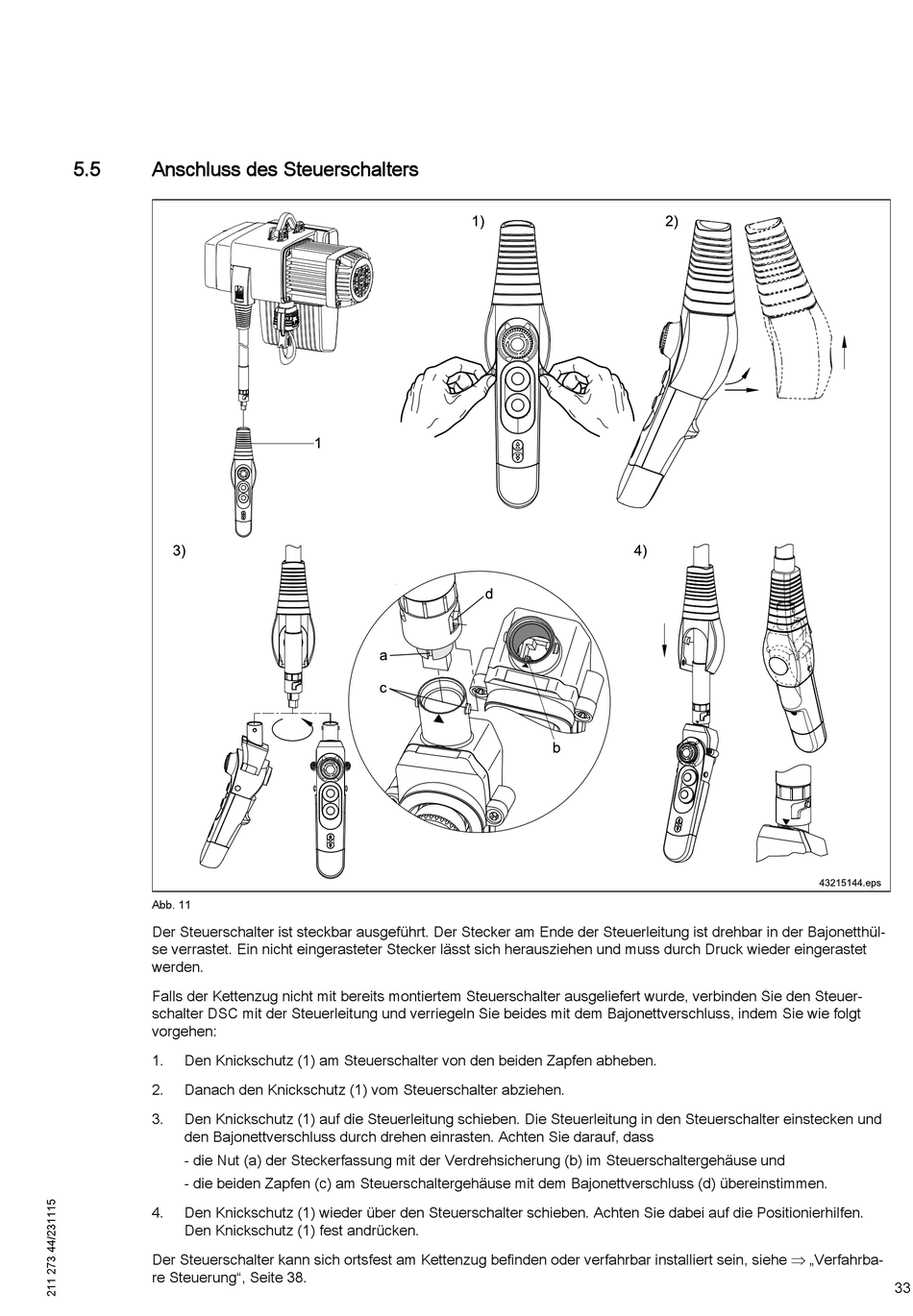

Abb. 11
Der Steuerschalter ist steckbar ausgeführt. Der Stecker am Ende der Steuerleitung ist drehbar in der Bajonetthül‐
se verrastet. Ein nicht eingerasteter Stecker lässt sich herausziehen und muss durch Druck wieder eingerastet
werden.
Falls der Kettenzug nicht mit bereits montiertem Steuerschalter ausgeliefert wurde, verbinden Sie den Steuer‐
schalter DSC mit der Steuerleitung und verriegeln Sie beides mit dem Bajonettverschluss, indem Sie wie folgt
vorgehen:
1. Den Knickschutz (1) am Steuerschalter von den beiden Zapfen abheben.
2. Danach den Knickschutz (1) vom Steuerschalter abziehen.
3. Den Knickschutz (1) auf die Steuerleitung schieben. Die Steuerleitung in den Steuerschalter einstecken und
den Bajonettverschluss durch drehen einrasten. Achten Sie darauf, dass
- die Nut (a) der Steckerfassung mit der Verdrehsicherung (b) im Steuerschaltergehäuse und
- die beiden Zapfen (c) am Steuerschaltergehäuse mit dem Bajonettverschluss (d) übereinstimmen.
4. Den Knickschutz (1) wieder über den Steuerschalter schieben. Achten Sie dabei auf die Positionierhilfen.
Den Knickschutz (1) fest andrücken.
Der Steuerschalter kann sich ortsfest am Kettenzug befinden oder verfahrbar installiert sein, siehe  „Verfahrba‐
re Steuerung", Seite 38.
33
