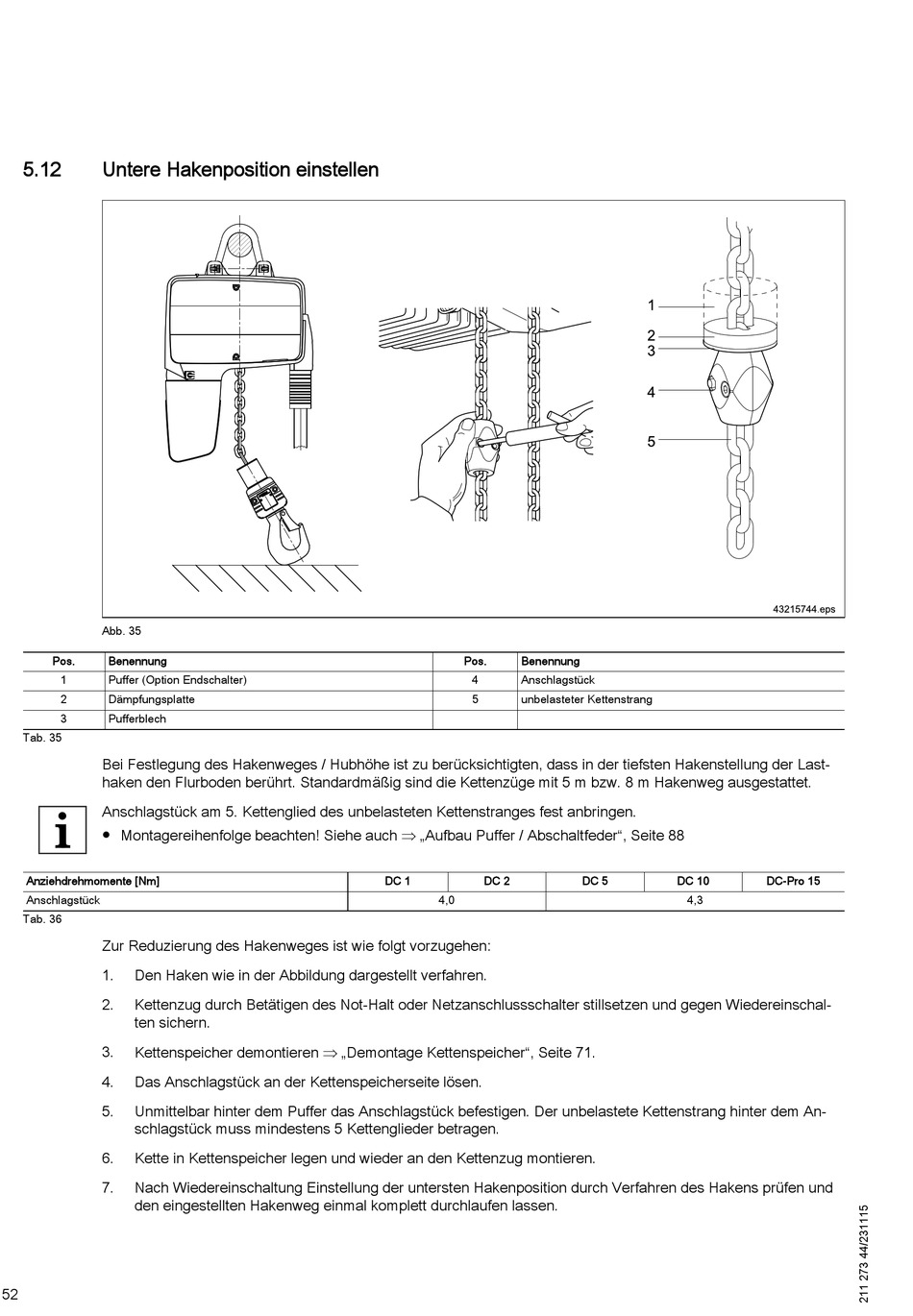

5.12
Untere Hakenposition einstellen
Abb. 35
Pos.
Benennung
1
Puffer (Option Endschalter)
2
Dämpfungsplatte
3
Pufferblech
Tab. 35
Bei Festlegung des Hakenweges / Hubhöhe ist zu berücksichtigten, dass in der tiefsten Hakenstellung der Last‐
haken den Flurboden berührt. Standardmäßig sind die Kettenzüge mit 5 m bzw. 8 m Hakenweg ausgestattet.
Anschlagstück am 5. Kettenglied des unbelasteten Kettenstranges fest anbringen.
● Montagereihenfolge beachten! Siehe auch „Aufbau Puffer / Abschaltfeder", Seite 88
Anziehdrehmomente [Nm]
Anschlagstück
Tab. 36
Zur Reduzierung des Hakenweges ist wie folgt vorzugehen:
1.
Den Haken wie in der Abbildung dargestellt verfahren.
2.
Kettenzug durch Betätigen des Not-Halt oder Netzanschlussschalter stillsetzen und gegen Wiedereinschal‐
ten sichern.
3.
Kettenspeicher demontieren „Demontage Kettenspeicher", Seite 71.
4.
Das Anschlagstück an der Kettenspeicherseite lösen.
5.
Unmittelbar hinter dem Puffer das Anschlagstück befestigen. Der unbelastete Kettenstrang hinter dem An‐
schlagstück muss mindestens 5 Kettenglieder betragen.
6.
Kette in Kettenspeicher legen und wieder an den Kettenzug montieren.
7.
Nach Wiedereinschaltung Einstellung der untersten Hakenposition durch Verfahren des Hakens prüfen und
den eingestellten Hakenweg einmal komplett durchlaufen lassen.
52
Pos.
Benennung
4
Anschlagstück
5
unbelasteter Kettenstrang
DC 1
DC 2
4,0
DC 5
DC 10
4,3
DC-Pro 15
