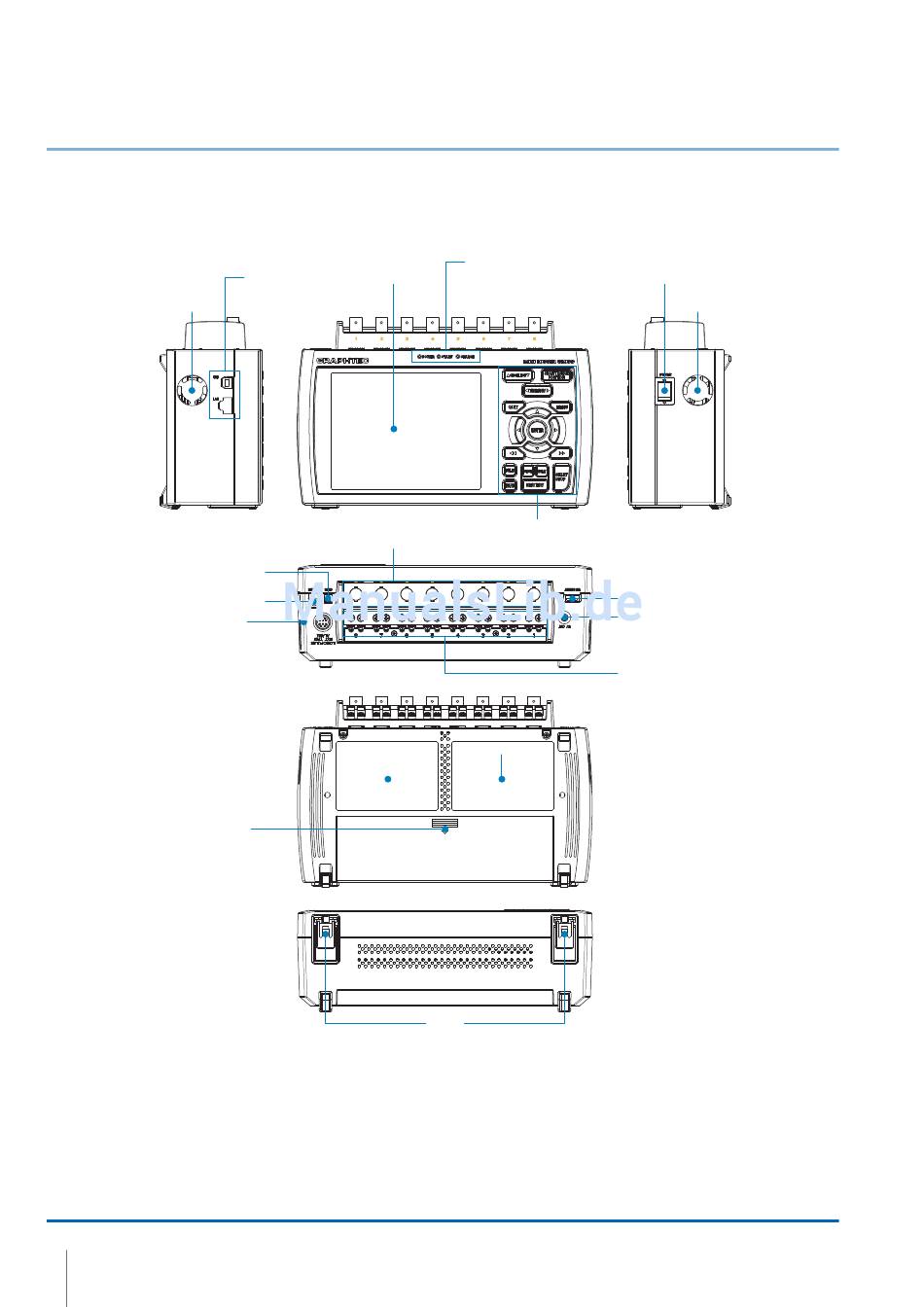

2.3 Bezeichnungen und Funktionen
In diesem Abschnitt werden die Komponenten des GL900 mit ihren Bezeichnungen und Funktionen
vorgestellt.
Lüfter
GND-Anschluss (Masse)
Anschluss für Netzteil
Anschlüsse für ext. Ein-/Ausg.
• LOGIC/PULSE : LOGIK-/IMPULS-Eing.
• EXT TRIG
: Triggereingang
• ALARM
: Alarmausgang
Akkuabdeckung
Enthält Akkupacks
(B-517: Option)
separater Verkauf
12
PC-Schnittstellen-
Monitor
anschlüsse
• USB
• LAN
BNC-Anschluss Analogsignal-Eingang
Vor Verwendung der Füße Vorsichtsmaßnahmen in Abschnitt "1.3 Zulässige Betriebsbedingungen" lesen.
LED für Anzeige Betriebszustand
• POWER : EIN bei Gerät ein
• START : EIN bei Datenerfassung
• CHARGE : EIN bei Akku laden
Bedienfeldtasten
Füße
Prüfung und Vorbereitung
Ein-/Aus-Schalter
.
Lüfter
USB-Speicher-Anschluss
Netzanschluss für
Feuchtigkeitssensor
Analogsignal-Eingangsklemmen
Modellbezeichnung und andere Angaben
2-3
