Einstellungen und Messung

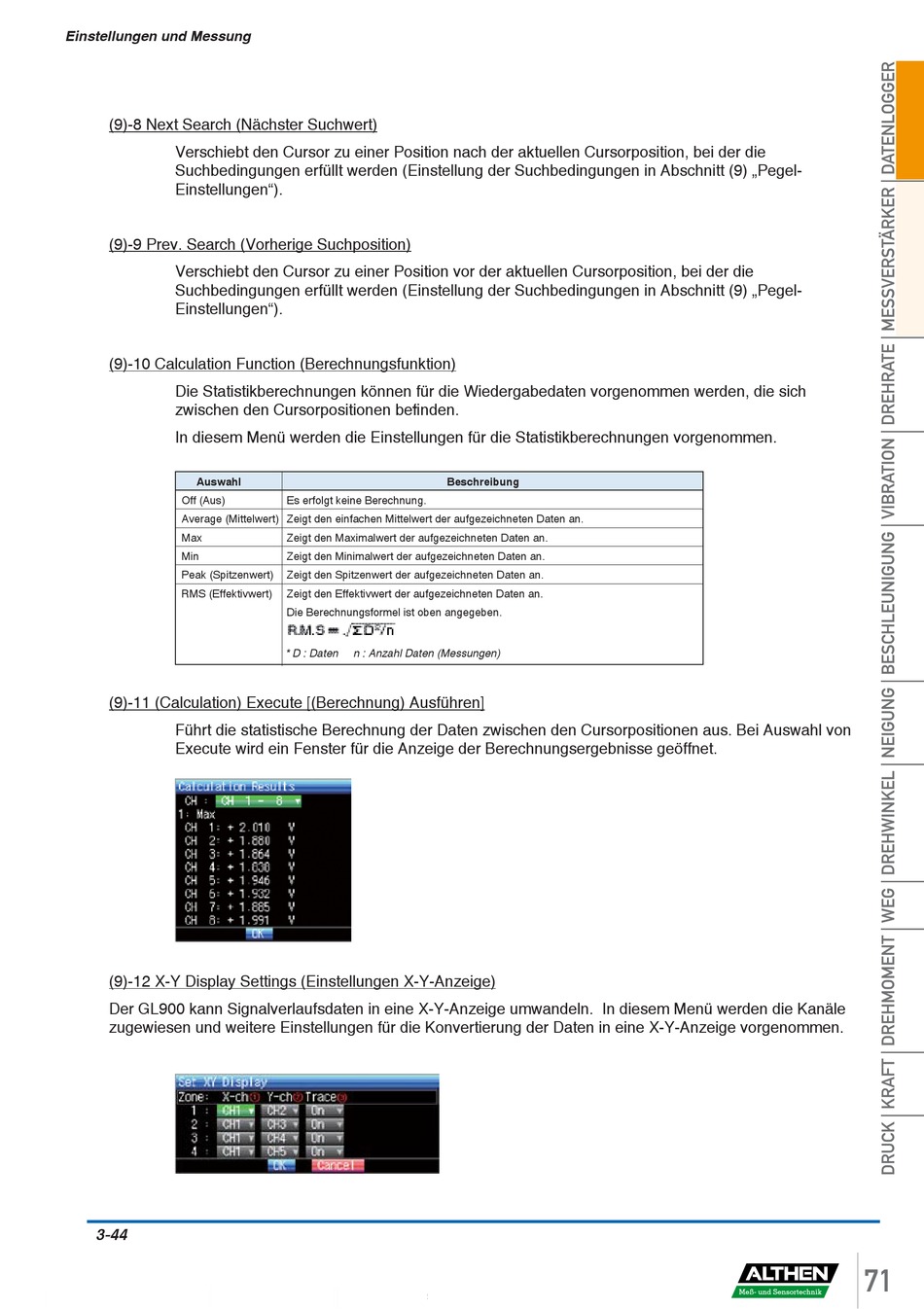

(9)-8 Next Search (Nächster Suchwert)
Verschiebt den Cursor zu einer Position nach der aktuellen Cursorposition, bei der die
Suchbedingungen erfüllt werden (Einstellung der Suchbedingungen in Abschnitt (9) „Pegel-
Einstellungen").
(9)-9 Prev. Search (Vorherige Suchposition)
Verschiebt den Cursor zu einer Position vor der aktuellen Cursorposition, bei der die
Suchbedingungen erfüllt werden (Einstellung der Suchbedingungen in Abschnitt (9) „Pegel-
Einstellungen").
(9)-10 Calculation Function (Berechnungsfunktion)
Die Statistikberechnungen können für die Wiedergabedaten vorgenommen werden, die sich
zwischen den Cursorpositionen be nden.
In diesem Menü werden die Einstellungen für die Statistikberechnungen vorgenommen.
Auswahl
Off (Aus)
Average (Mittelwert) Zeigt den einfachen Mittelwert der aufgezeichneten Daten an.
Max
Min
Peak (Spitzenwert)
RMS (Effektivwert)
(9)-11 (Calculation) Execute [(Berechnung) Ausführen]
Führt die statistische Berechnung der Daten zwischen den Cursorpositionen aus. Bei Auswahl von
Execute wird ein Fenster für die Anzeige der Berechnungsergebnisse geöffnet.
(9)-12 X-Y Display Settings (Einstellungen X-Y-Anzeige)
Der GL900 kann Signalverlaufsdaten in eine X-Y-Anzeige umwandeln. In diesem Menü werden die Kanäle
zugewiesen und weitere Einstellungen für die Konvertierung der Daten in eine X-Y-Anzeige vorgenommen.
3-44
Beschreibung
Es erfolgt keine Berechnung.
Zeigt den Maximalwert der aufgezeichneten Daten an.
Zeigt den Minimalwert der aufgezeichneten Daten an.
Zeigt den Spitzenwert der aufgezeichneten Daten an.
Zeigt den Effektivwert der aufgezeichneten Daten an.
Die Berechnungsformel ist oben angegeben.
* D : Daten
n : Anzahl Daten (Messungen)
71
