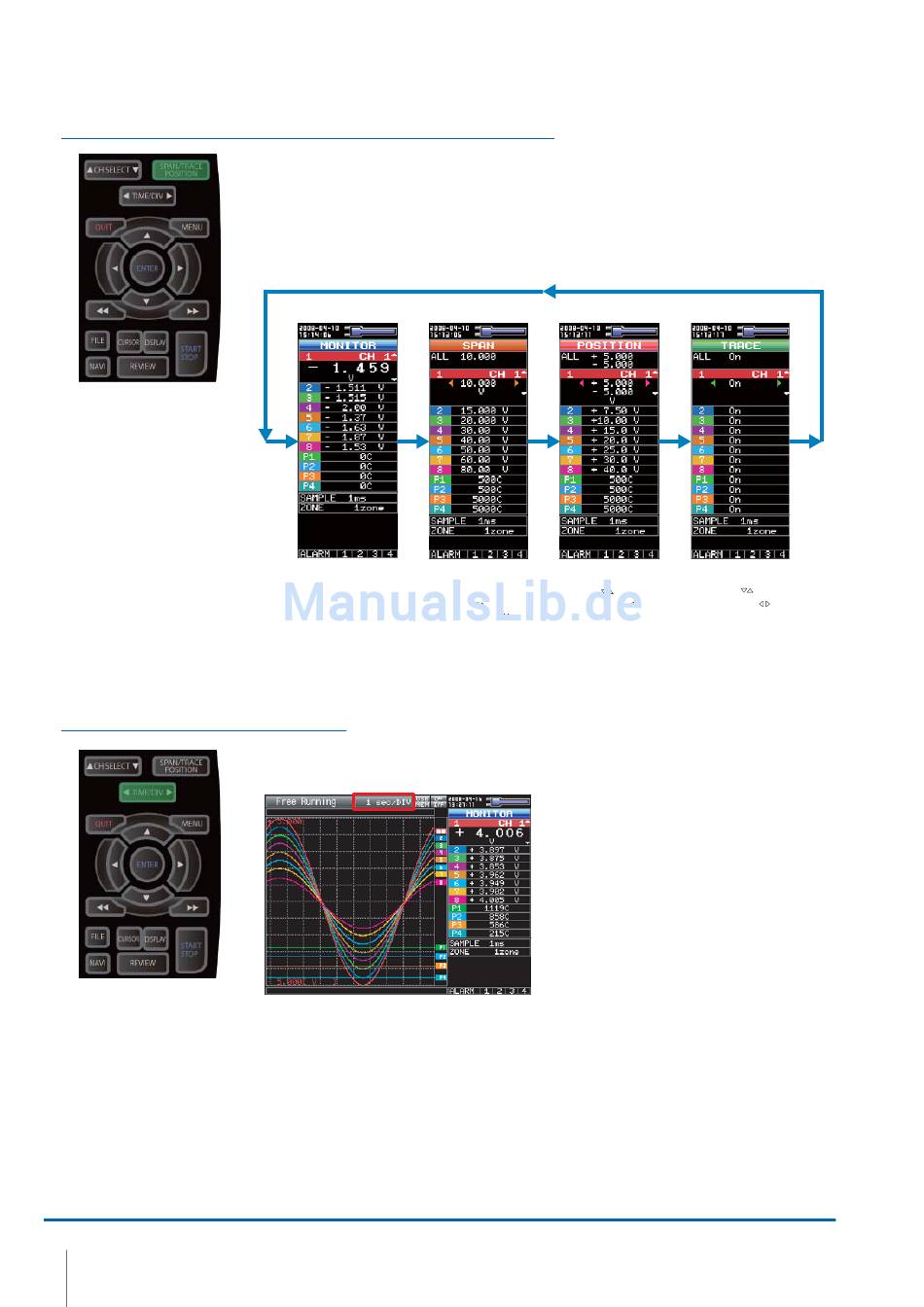

2. SPAN/TRACE/POSITION (SPANNE/SPUR/POSITION)
3. TIME/DIV (ZEIT/TEILSTRICH)
34
Schaltet die Anzeige im Digital-Anzeigebereich um.
Dient zum Ändern der Einstellungen für die Anzeige des Signalverlaufs
im Status „Freilauf" (nach Stopp) sowie bei der Datenaufzeichnung und
Datenwiedergabe.
Durch Drücken dieser Taste wird die Anzeige wie in folgender Abbildung
gezeigt umgeschaltet.
MONITOR
SPAN (SPANNE)
Zeigt digitale Werte an
Dient zum Ändern des
(Grundeinstellung)
Wertes Span (Spanne)
(Signalkurvenamplitude)
• Kanal änd.:
• Amplitude ändern:
• Bereich ändern:
8 Spannungsstufen/
6 Temperaturstufen
Drücken Sie die Taste TIME/DIV (ZEIT/TEILSTRICH), um den Anzeigebereich
der Zeitachse zu ändern.
In der X-Y-Anzeige ist diese Taste deaktiviert.
POSITION
Dient zum Ändern der Position
(Pos. Signalverl. höh./niedriger)
• Kanal änd.:
CHSELECT
CHSELECT
• Amplitude ändern:
• Bereich ändern: 10%-Schritte
des Bereichs
Einstellungen und Messung
TRACE (SPUR)
Zum Ein-/Ausschalten der
Signalverlaufs-Anzeige
• Kanal ändern:
CHSELECT-Tasten
• Amplitude ändern:
-Tasten
• Bereich ändern: ON/OFF (Aus, Ein)
* Auch bei AUS Aufzeichnung der Daten.
3-7
