Einstellung
X-ch
Y-ch
Trace (Spur)
(9)-13 Execute X-Y for All Data (Ausführen X-Y für alle Daten)
Konvertiert bei Ausführung alle Wiedergabedaten in eine X-Y-Anzeige.
(9)-14 Execute X-Y between Cursors (Ausführen X-Y für Daten zwischen Cursorpositionen)
Konvertiert bei Ausführung nur die Daten zwischen den Cursorpositionen A und B in eine X-Y-
Anzeige.

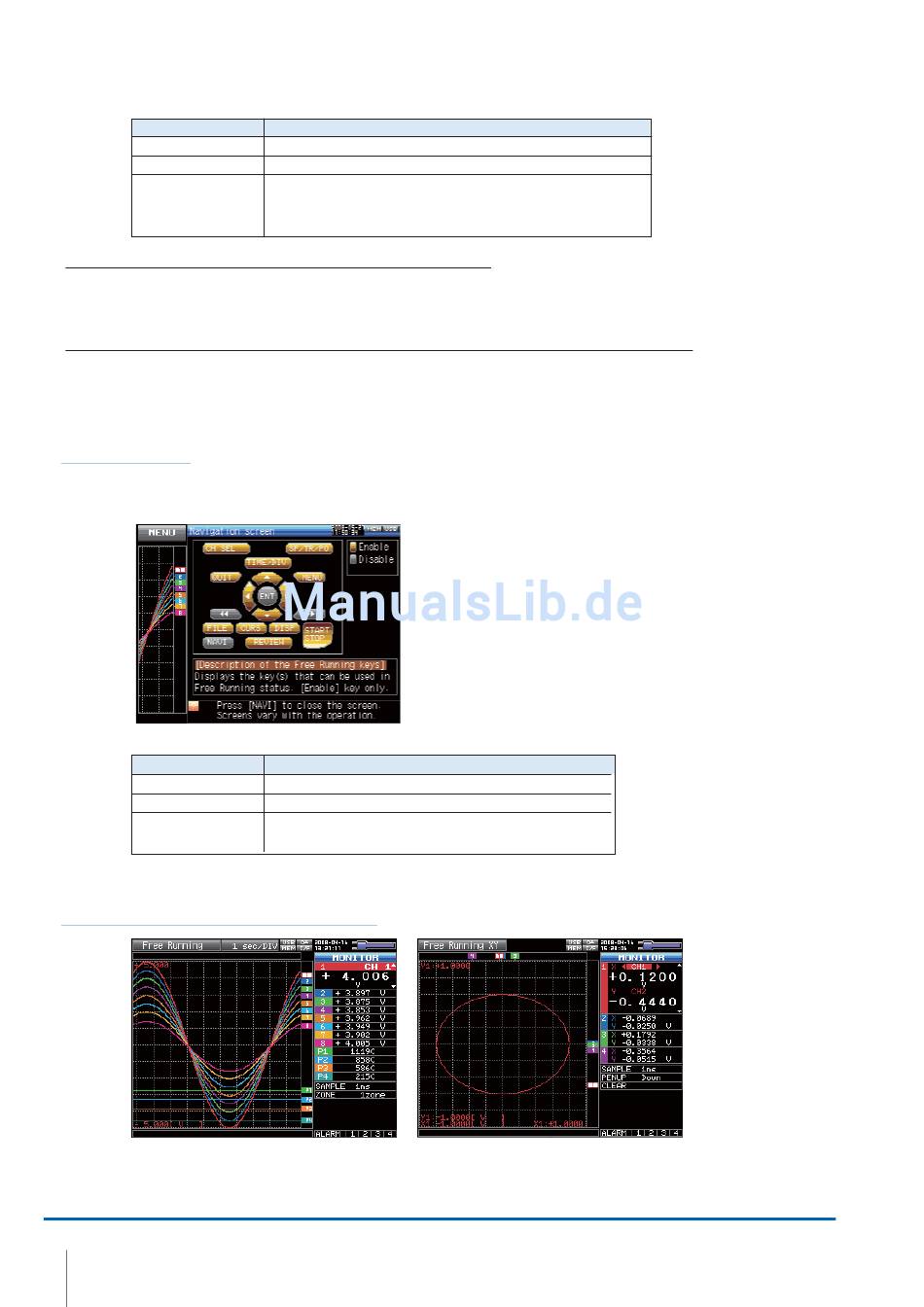

(10) NAVI-Menü
Das Navigationsmenü kann in den drei Betriebsarten „Free Running" (Freilauf), „Recording"
(Datenaufzeichnung) und „Replay" (Datenwiedergabe) angezeigt werden.
Funktion
Open (Öffnen)
Close (Schließen)
Browse Explanation
(Beschreibung ansehen)
(11) Quick Settings (Schnelleinstellung)
72
Verfügbare Auswahl
Legt den Kanal fest, der im jeweiligen Bereich der X-Achse zuzuweisen ist.
Legt den Kanal fest, der im jeweiligen Bereich der Y-Achse zuzuweisen ist.
Schaltet die Anzeige für den jeweiligen Bereich ein/aus.
On (Ein): Schaltet die Anzeige von Signalverläufen ein.
Off (Aus): Schaltet die Anzeige von Signalverläufen in diesem Bereich aus.
Beschreibung
Zum Öffnen des NAVI-Menüs die Taste NAVI drücken.
Zum Schließen des NAVI-Menüs die Taste NAVI drücken.
Beim Drücken einer aktiven Taste wird eine Beschreibung angezeigt.
Einstellungen und Messung
3-45
