11. DISPLAY
38

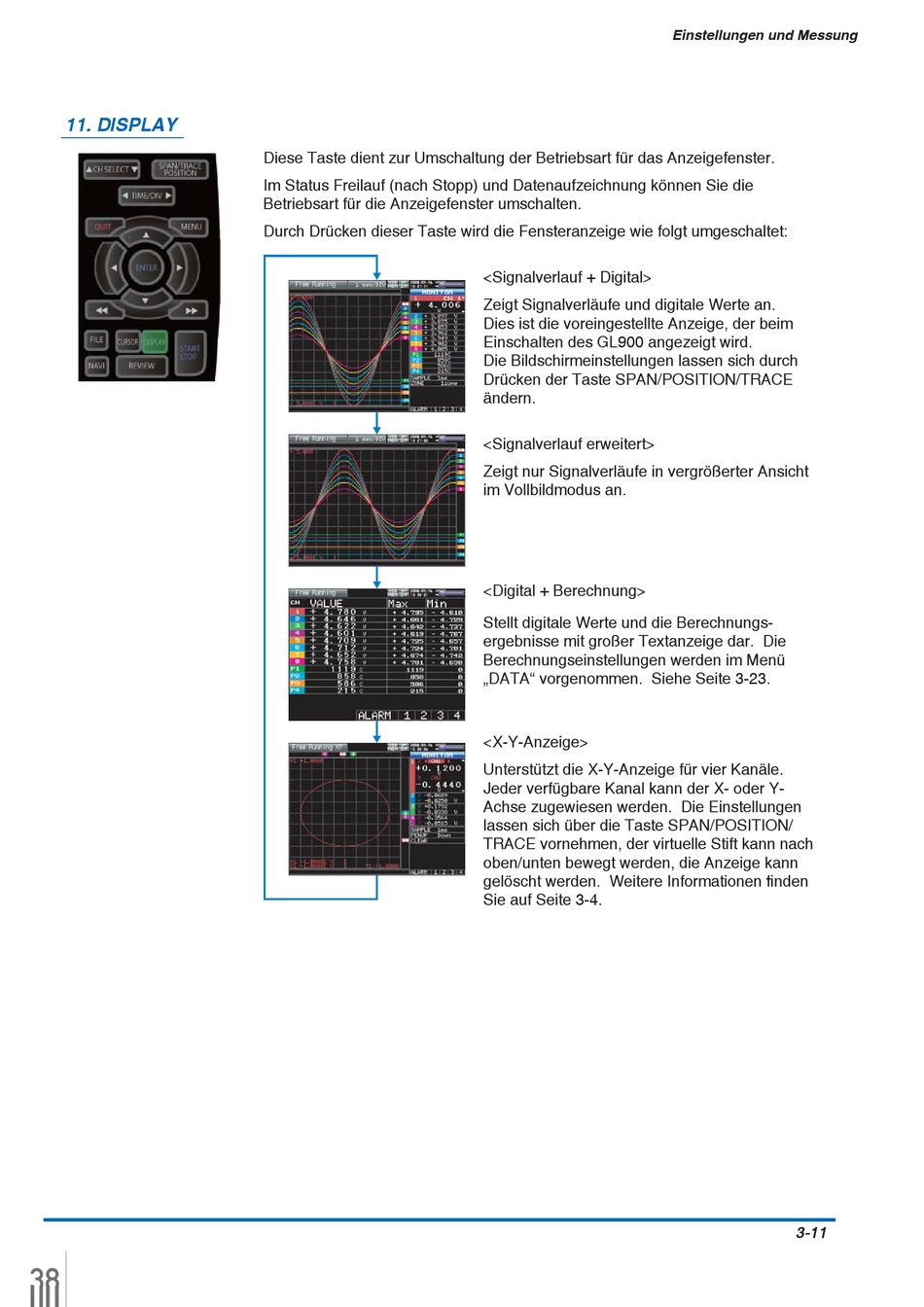

Diese Taste dient zur Umschaltung der Betriebsart für das Anzeigefenster.
Im Status Freilauf (nach Stopp) und Datenaufzeichnung können Sie die
Betriebsart für die Anzeigefenster umschalten.
Durch Drücken dieser Taste wird die Fensteranzeige wie folgt umgeschaltet:
<Signalverlauf + Digital>
Zeigt Signalverläufe und digitale Werte an.
Dies ist die voreingestellte Anzeige, der beim
Einschalten des GL900 angezeigt wird.
Die Bildschirmeinstellungen lassen sich durch
Drücken der Taste SPAN/POSITION/TRACE
ändern.
<Signalverlauf erweitert>
Zeigt nur Signalverläufe in vergrößerter Ansicht
im Vollbildmodus an.
<Digital + Berechnung>
Stellt digitale Werte und die Berechnungs-
ergebnisse mit großer Textanzeige dar. Die
Berechnungseinstellungen werden im Menü
„DATA" vorgenommen. Siehe Seite 3-23.
<X-Y-Anzeige>
Unterstützt die X-Y-Anzeige für vier Kanäle.
Jeder verfügbare Kanal kann der X- oder Y-
Achse zugewiesen werden. Die Einstellungen
lassen sich über die Taste SPAN/POSITION/
TRACE vornehmen, der virtuelle Stift kann nach
oben/unten bewegt werden, die Anzeige kann
gelöscht werden. Weitere Informationen nden
Sie auf Seite 3-4.
