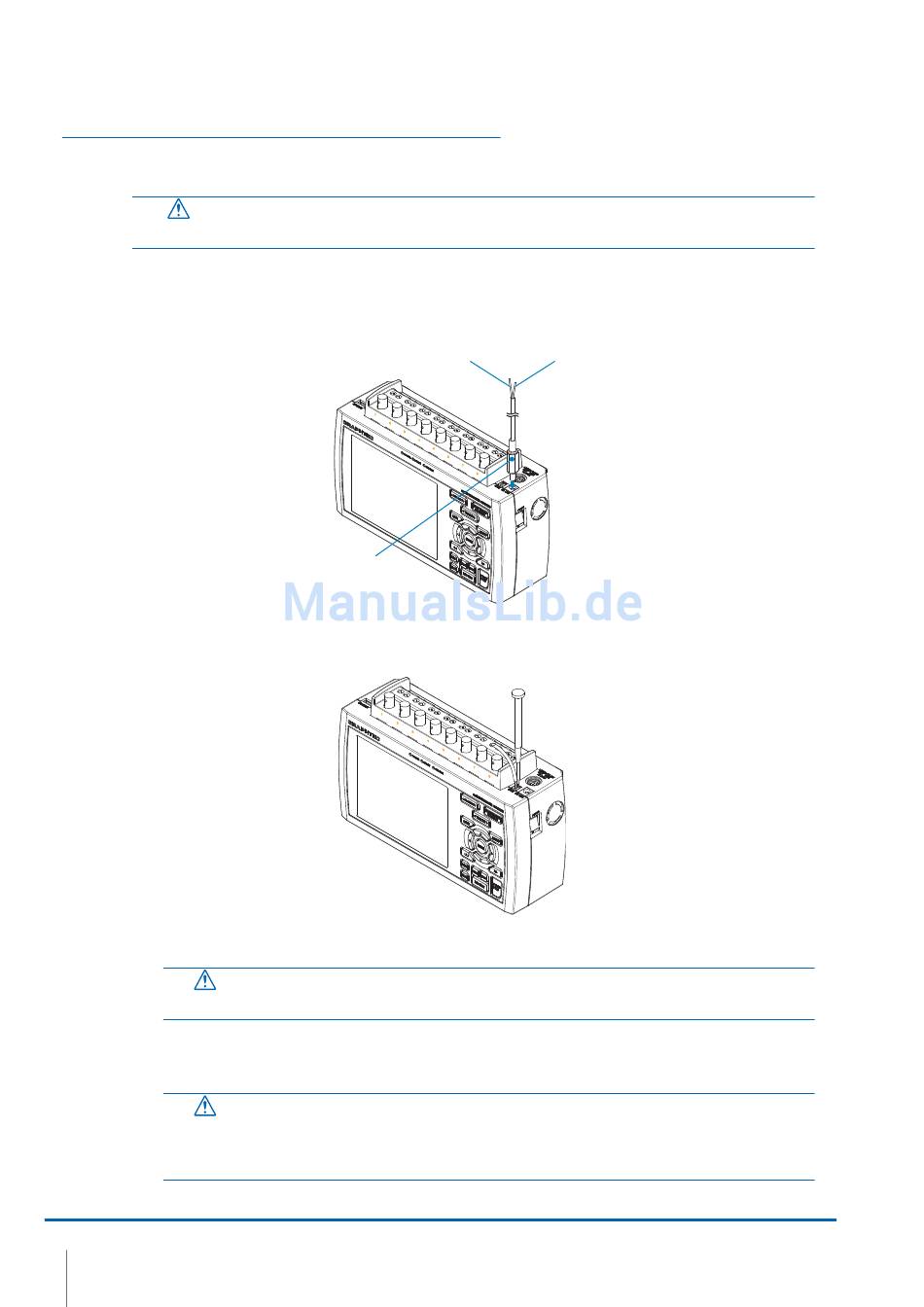

Anschluss an eine Gleichspannungsversorgung
Verwenden Sie das als optionales Zubehör erhältliche DC-Kabel (B-514) .
VORSICHT
Arbeiten Sie mit einer Spannungsversorgung im Bereich 8,5 bis 24 V DC.
(1) Bereiten Sie das Ende des Gleichstromkabels (B-514: optional, 2 m) so vor, dass es an den
DC-Eingang angeschlossen werden kann.
(2) Schließen Sie den Gleichstromausgang an den Spannungsversorgungsanschluss des GL900
an.
(3) Drücken Sie mit einem Schlitzschraubendreher gegen die Minustaste (-) über dem GND-
Anschluss (Erd-/Massepotential) und schieben Sie gleichzeitig das Erd-/Massekabel in den
Anschluss am GL900. Schließen Sie das andere Ende des Kabels an Masse an.
(4) Schließen Sie den Gleichstromeingang an die Gleichspannungsversorgung an.
Achten Sie bei der Verdrahtung auf die Polarität der Adern.
(5) Stellen Sie den Ein-/Aus-Schalter des GL900 auf EIN, um das Gerät einzuschalten.
Schließen Sie den GND-Anschluss immer an einen Massebezugspunkt an und beachten Sie alle
Sicherheitsvorkehrungen. Der GL900 muss stets geerdet werden, auch wenn er an andere Geräte
mit gemeinsamer Masse angeschlossen ist.
14
DC-Kabel
(B-514: Option)
VORSICHT
VORSICHT
Geschirmte Ader (–)-Seite)
Weiß (+)-Seite
Prüfung und Vorbereitung
2-5
