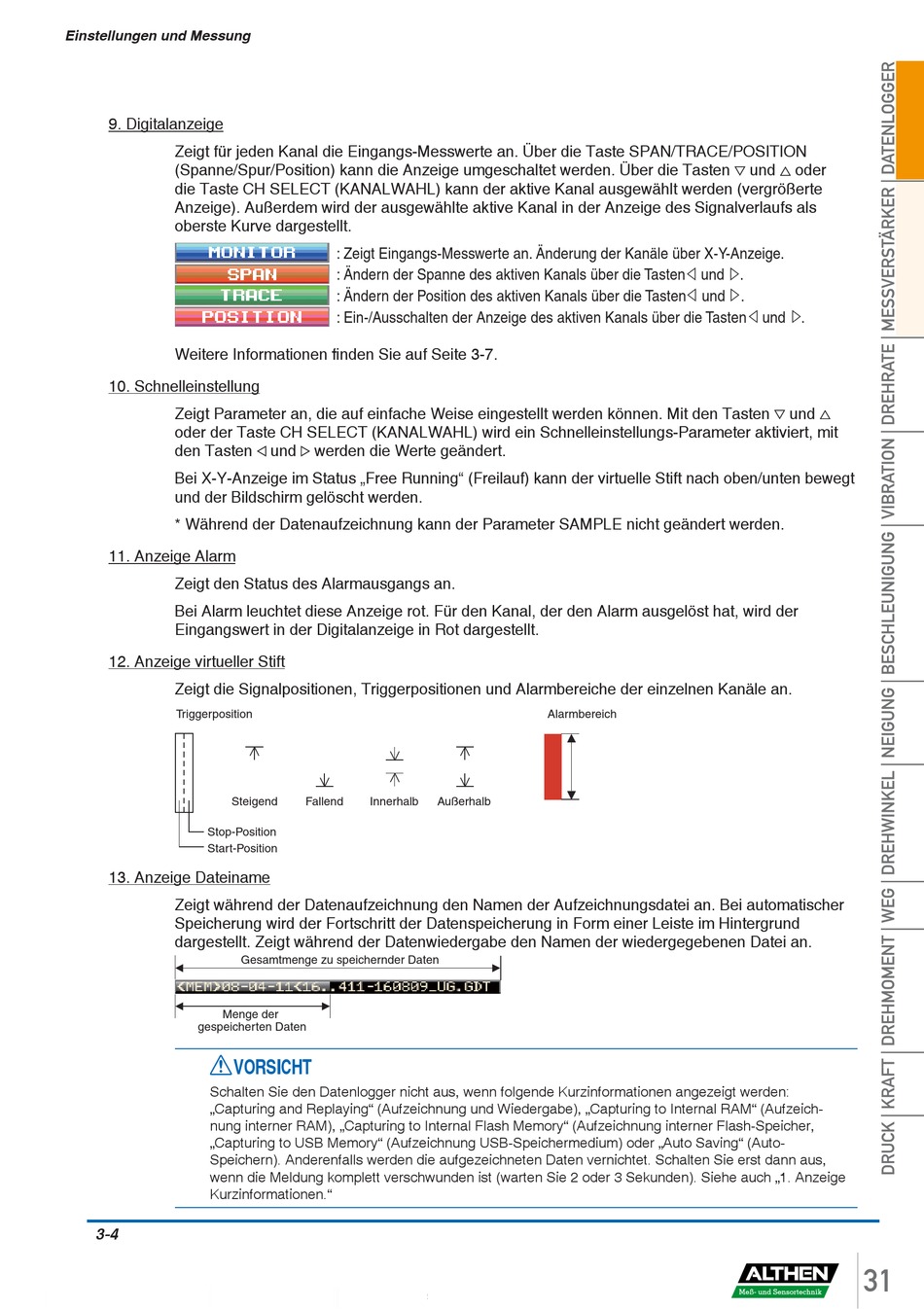

9. Digitalanzeige
Zeigt für jeden Kanal die Eingangs-Messwerte an. Über die Taste SPAN/TRACE/POSITION
(Spanne/Spur/Position) kann die Anzeige umgeschaltet werden. Über die Tasten
die Taste CH SELECT (KANALWAHL) kann der aktive Kanal ausgewählt werden (vergrößerte
Anzeige). Außerdem wird der ausgewählte aktive Kanal in der Anzeige des Signalverlaufs als
oberste Kurve dargestellt.
Weitere Informationen nden Sie auf Seite 3-7.
10. Schnelleinstellung
Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den Tasten
oder der Taste CH SELECT (KANALWAHL) wird ein Schnelleinstellungs-Parameter aktiviert, mit
den Tasten
Bei X-Y-Anzeige im Status „Free Running" (Freilauf) kann der virtuelle Stift nach oben/unten bewegt
und der Bildschirm gelöscht werden.
* Während der Datenaufzeichnung kann der Parameter SAMPLE nicht geändert werden.
11. Anzeige Alarm
Zeigt den Status des Alarmausgangs an.
Bei Alarm leuchtet diese Anzeige rot. Für den Kanal, der den Alarm ausgelöst hat, wird der
Eingangswert in der Digitalanzeige in Rot dargestellt.
12. Anzeige virtueller Stift
Zeigt die Signalpositionen, Triggerpositionen und Alarmbereiche der einzelnen Kanäle an.
Triggerposition
Steigend
Stop-Position
Start-Position
13. Anzeige Dateiname
Zeigt während der Datenaufzeichnung den Namen der Aufzeichnungsdatei an. Bei automatischer
Speicherung wird der Fortschritt der Datenspeicherung in Form einer Leiste im Hintergrund
dargestellt. Zeigt während der Datenwiedergabe den Namen der wiedergegebenen Datei an.
Menge der
gespeicherten Daten
VORSICHT
Schalten Sie den Datenlogger nicht aus, wenn folgende Kurzinformationen angezeigt werden:
„Capturing and Replaying" (Aufzeichnung und Wiedergabe), „Capturing to Internal RAM" (Aufzeich-
nung interner RAM), „Capturing to Internal Flash Memory" (Aufzeichnung interner Flash-Speicher,
„Capturing to USB Memory" (Aufzeichnung USB-Speichermedium) oder „Auto Saving" (Auto-
Speichern). Anderenfalls werden die aufgezeichneten Daten vernichtet. Schalten Sie erst dann aus,
wenn die Meldung komplett verschwunden ist (warten Sie 2 oder 3 Sekunden). Siehe auch „1. Anzeige
Kurzinformationen."
3-4
: Zeigt Eingangs-Messwerte an. Änderung der Kanäle über X-Y-Anzeige.
: Ändern der Spanne des aktiven Kanals über die Tasten und .
: Ändern der Position des aktiven Kanals über die Tasten und .
: Ein-/Ausschalten der Anzeige des aktiven Kanals über die Tasten und .
und
werden die Werte geändert.
Fallend
Innerhalb
Gesamtmenge zu speichernder Daten
Alarmbereich
Außerhalb
und
oder
und
