14. Untere Messgrenze
Zeigt die untere Messgrenze des aktuell aktiven Kanals an.
15. Anzeige Signalverlauf
Hier werden die Eingangssignalkurven angezeigt.
16. Obere Messgrenze
Zeigt die obere Messgrenze des derzeit aktiven Kanals an.

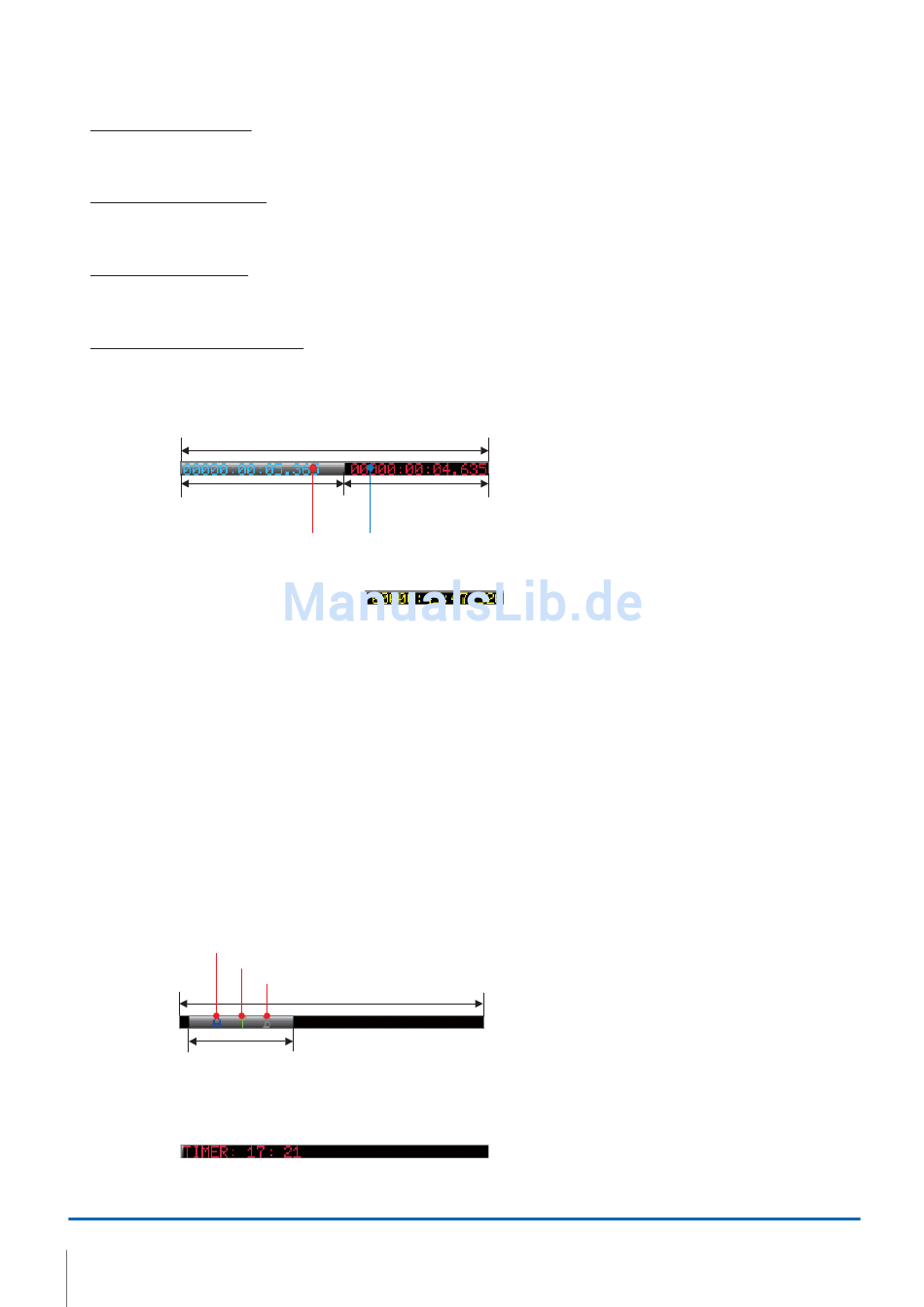

17. Datenaufzeichnungsbalken
(1) Während der Datenaufzeichnung
Zeigt die verstreichende Zeit und die verbleibende Kapazität des verwendeten Speichers an.
Der Fortschritt der Datenspeicherung wird in Form einer Leiste im Hintergrund dargestellt.
Für Datenaufzeichnung verfügbare Speicherkapazität
gespeicherten Daten
Für Datenaufzeichnung verfügbare Speicherkapazität.....
Zeigt die zu Beginn der Datenaufzeichnung für die Datenaufzeichnung verfügbare
Menge der aufzeichneten Daten....
Verbleibende Kapazität des verfügbaren Speichers....
(2) Während der Datenwiedergabe
Gibt die dargestellte Position, die Cursor-Position und die Trigger-Position an.
Aktuelle Anzeigeposition Signalverlauf
(3) Warten auf Timer
32
Menge der
Speicherkapazität
Verstrichene Zeit Verbleibende Zeit
Wenn Vor-Trigger nicht auf 0% gesetzt wurde und die Menge der aufgezeichneten Daten
noch nicht den Wert des Vor-Triggers erreicht hat, wird die bis zum
Erreichen des Vor-Trigger-Wertes verbleibende Zeit gelb angezeigt.
Speicherkapazität an. Wenn beispielsweise bei einem 256-MB-Speicher 128 MB
bereits belegt sind, werden die verbleibenden 128 MB angezeigt.
Wenn das Ziel der Datenaufzeichnung das interne RAM ist, wird die für die
Datenaufzeichnung verbleibende Zeit (siehe Seite 3-26) angezeigt
* Der Maimalwert ist 2 GB pro Datei. Wenn die Kapazität des verfügbaren USB-
Speichers 2 GB übersteigt, wird 2 GB angezeigt.
Zeigt an, wie viel des oben angezeigten Speichers derzeit durch die Datenaufzeich-
nung belegt wird.
Zeigt an, wie viel des oben angezeigten Speichers für die Datenaufzeichnung noch
verfügbar ist.
Position Cursor A
Position Triggerpunkt
Position Cursor B
Gesamtmenge aufgezeichnete Daten
Noch verfügbare
(Restkapazität)
Einstellungen und Messung
3-5
