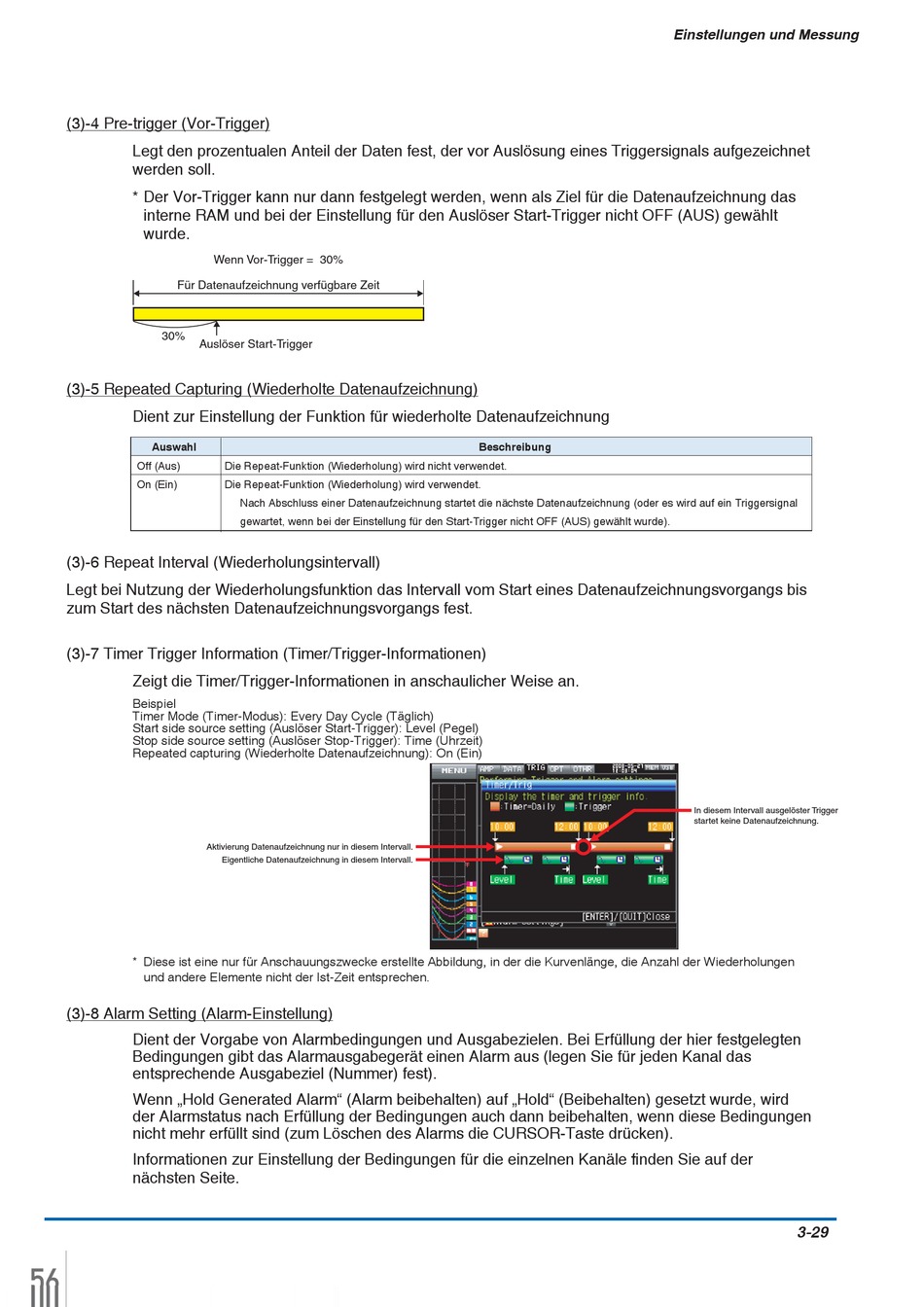

(3)-4 Pre-trigger (Vor-Trigger)
Legt den prozentualen Anteil der Daten fest, der vor Auslösung eines Triggersignals aufgezeichnet
werden soll.
* Der Vor-Trigger kann nur dann festgelegt werden, wenn als Ziel für die Datenaufzeichnung das
interne RAM und bei der Einstellung für den Auslöser Start-Trigger nicht OFF (AUS) gewählt
wurde.
Für Datenaufzeichnung verfügbare Zeit
30%
Auslöser Start-Trigger
(3)-5 Repeated Capturing (Wiederholte Datenaufzeichnung)
Dient zur Einstellung der Funktion für wiederholte Datenaufzeichnung
Auswahl
Off (Aus)
On (Ein)
(3)-6 Repeat Interval (Wiederholungsintervall)
Legt bei Nutzung der Wiederholungsfunktion das Intervall vom Start eines Datenaufzeichnungsvorgangs bis
zum Start des nächsten Datenaufzeichnungsvorgangs fest.
(3)-7 Timer Trigger Information (Timer/Trigger-Informationen)
Zeigt die Timer/Trigger-Informationen in anschaulicher Weise an.
Beispiel
Timer Mode (Timer-Modus): Every Day Cycle (Täglich)
Start side source setting (Auslöser Start-Trigger): Level (Pegel)
Stop side source setting (Auslöser Stop-Trigger): Time (Uhrzeit)
Repeated capturing (Wiederholte Datenaufzeichnung): On (Ein)
* Diese ist eine nur für Anschauungszwecke erstellte Abbildung, in der die Kurvenlänge, die Anzahl der Wiederholungen
und andere Elemente nicht der Ist-Zeit entsprechen.
(3)-8 Alarm Setting (Alarm-Einstellung)
Dient der Vorgabe von Alarmbedingungen und Ausgabezielen. Bei Erfüllung der hier festgelegten
Bedingungen gibt das Alarmausgabegerät einen Alarm aus (legen Sie für jeden Kanal das
entsprechende Ausgabeziel (Nummer) fest).
Wenn „Hold Generated Alarm" (Alarm beibehalten) auf „Hold" (Beibehalten) gesetzt wurde, wird
der Alarmstatus nach Erfüllung der Bedingungen auch dann beibehalten, wenn diese Bedingungen
nicht mehr erfüllt sind (zum Löschen des Alarms die CURSOR-Taste drücken).
Informationen zur Einstellung der Bedingungen für die einzelnen Kanäle nden Sie auf der
nächsten Seite.
56
Wenn Vor-Trigger = 30%
Die Repeat-Funktion (Wiederholung) wird nicht verwendet.
Die Repeat-Funktion (Wiederholung) wird verwendet.
Nach Abschluss einer Datenaufzeichnung startet die nächste Datenaufzeichnung (oder es wird auf ein Triggersignal
gewartet, wenn bei der Einstellung für den Start-Trigger nicht OFF (AUS) gewählt wurde).
Aktivierung Datenaufzeichnung nur in diesem Intervall.
Eigentliche Datenaufzeichnung in diesem Intervall.
Beschreibung
Einstellungen und Messung
In diesem Intervall ausgelöster Trigger
startet keine Datenaufzeichnung.
3-29
