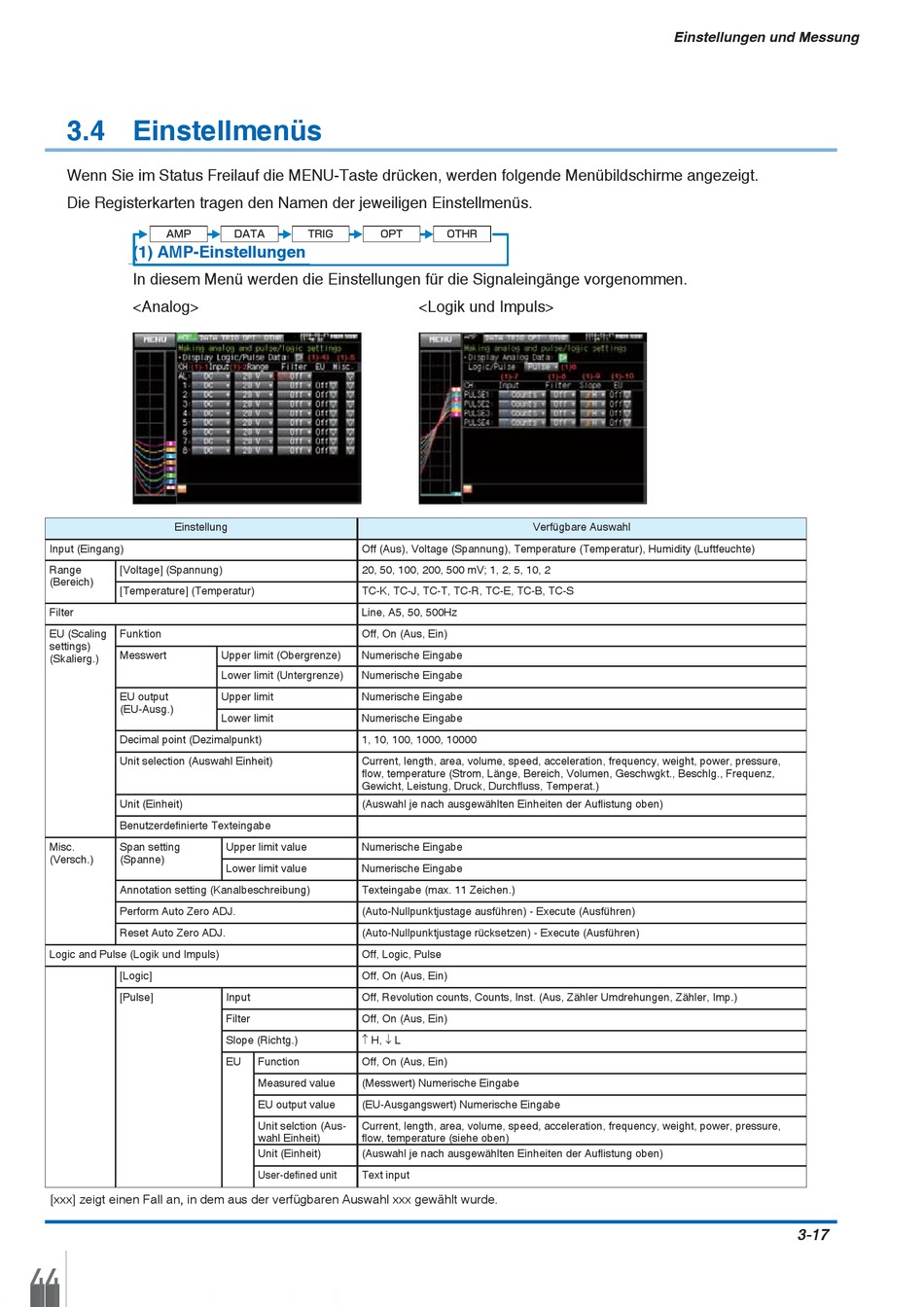

3.4 Einstellmenüs
Wenn Sie im Status Freilauf die MENU-Taste drücken, werden folgende Menübildschirme angezeigt.
Die Registerkarten tragen den Namen der jeweiligen Einstellmenüs.
AMP
(1) AMP-Einstellungen
In diesem Menü werden die Einstellungen für die Signaleingänge vorgenommen.
<Analog>
Einstellung
Input (Eingang)
Range
[Voltage] (Spannung)
(Bereich)
[Temperature] (Temperatur)
Filter
EU (Scaling
Funktion
settings)
Messwert
(Skalierg.)
EU output
(EU-Ausg.)
Decimal point (Dezimalpunkt)
Unit selection (Auswahl Einheit)
Unit (Einheit)
Benutzerde nierte Texteingabe
Misc.
Span setting
(Versch.)
(Spanne)
Annotation setting (Kanalbeschreibung)
Perform Auto Zero ADJ.
Reset Auto Zero ADJ.
Logic and Pulse (Logik und Impuls)
[Logic]
[Pulse]
[xxx] zeigt einen Fall an, in dem aus der verfügbaren Auswahl xxx gewählt wurde.
44
DATA
TRIG
OPT
Off (Aus), Voltage (Spannung), Temperature (Temperatur), Humidity (Luftfeuchte)
20, 50, 100, 200, 500 mV; 1, 2, 5, 10, 2
TC-K, TC-J, TC-T, TC-R, TC-E, TC-B, TC-S
Line, A5, 50, 500Hz
Off, On (Aus, Ein)
Upper limit (Obergrenze)
Numerische Eingabe
Lower limit (Untergrenze)
Numerische Eingabe
Upper limit
Numerische Eingabe
Lower limit
Numerische Eingabe
1, 10, 100, 1000, 10000
Current, length, area, volume, speed, acceleration, frequency, weight, power, pressure,
ow, temperature (Strom, Länge, Bereich, Volumen, Geschwgkt., Beschlg., Frequenz,
Gewicht, Leistung, Druck, Durch uss, Temperat.)
(Auswahl je nach ausgewählten Einheiten der Au istung oben)
Upper limit value
Numerische Eingabe
Lower limit value
Numerische Eingabe
Texteingabe (max. 11 Zeichen.)
(Auto-Nullpunktjustage ausführen) - Execute (Ausführen)
(Auto-Nullpunktjustage rücksetzen) - Execute (Ausführen)
Off, Logic, Pulse
Off, On (Aus, Ein)
Input
Off, Revolution counts, Counts, Inst. (Aus, Zähler Umdrehungen, Zähler, Imp.)
Filter
Off, On (Aus, Ein)
Slope (Richtg.)
H,
L
EU
Function
Off, On (Aus, Ein)
Measured value
(Messwert) Numerische Eingabe
EU output value
(EU-Ausgangswert) Numerische Eingabe
Unit selction (Aus-
Current, length, area, volume, speed, acceleration, frequency, weight, power, pressure,
wahl Einheit)
ow, temperature (siehe oben)
Unit (Einheit)
(Auswahl je nach ausgewählten Einheiten der Au istung oben)
User-de ned unit
Text input
OTHR
<Logik und Impuls>
Verfügbare Auswahl
Einstellungen und Messung
3-17
