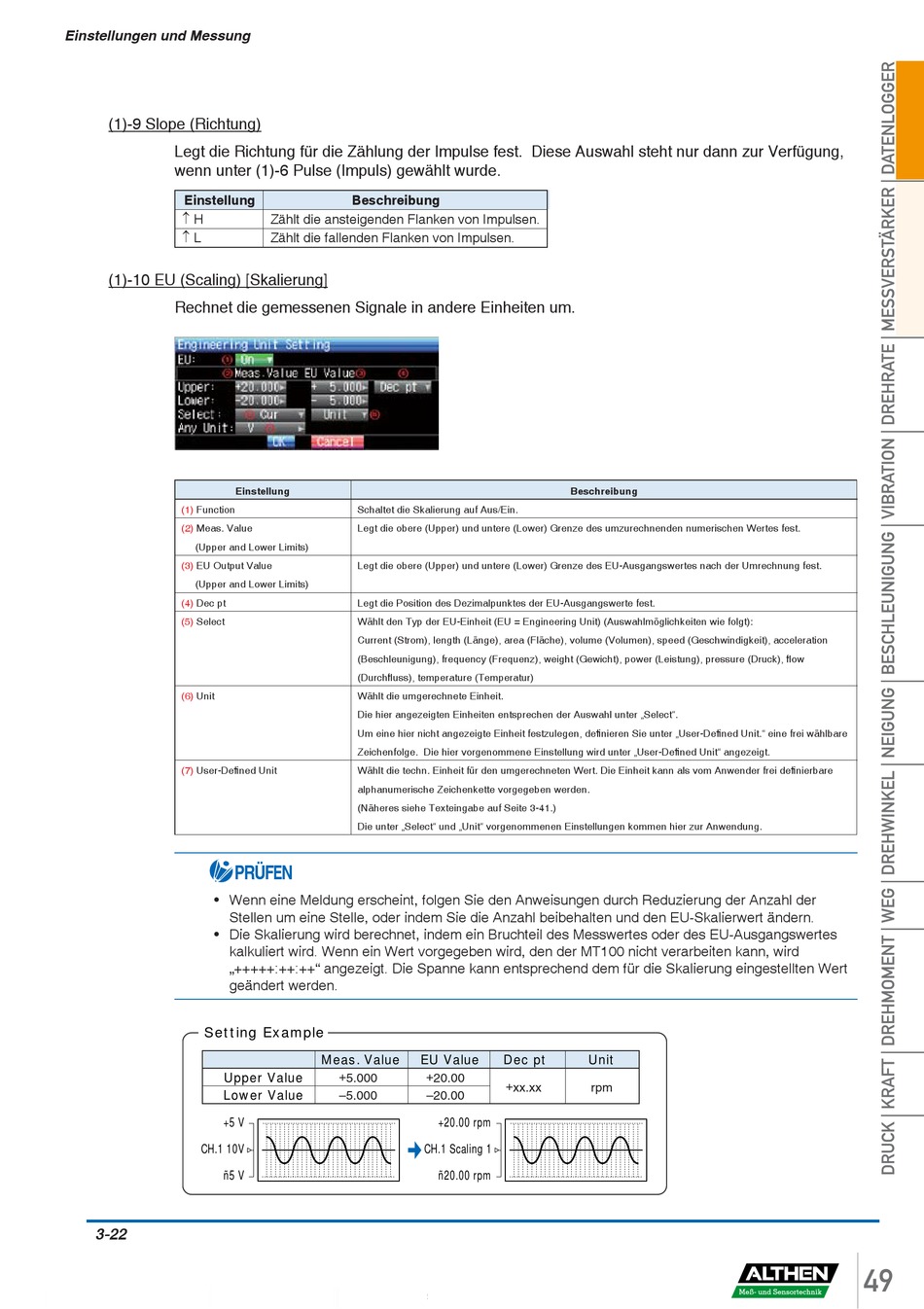

Einstellungen und Messung
(1)-9 Slope (Richtung)
Legt die Richtung für die Zählung der Impulse fest. Diese Auswahl steht nur dann zur Verfügung,
wenn unter (1)-6 Pulse (Impuls) gewählt wurde.
Einstellung
H
L
(1)-10 EU (Scaling) [Skalierung]
Rechnet die gemessenen Signale in andere Einheiten um.
Einstellung
(1)
Function
(2)
Meas. Value
(Upper and Lower Limits)
(3)
EU Output Value
(Upper and Lower Limits)
(4)
Dec pt
(5)
Select
(6)
Unit
(7)
User-De ned Unit
PRÜFEN
• Wenn eine Meldung erscheint, folgen Sie den Anweisungen durch Reduzierung der Anzahl der
Stellen um eine Stelle, oder indem Sie die Anzahl beibehalten und den EU-Skalierwert ändern.
• Die Skalierung wird berechnet, indem ein Bruchteil des Messwertes oder des EU-Ausgangswertes
kalkuliert wird. Wenn ein Wert vorgegeben wird, den der MT100 nicht verarbeiten kann, wird
„+++++:++:++" angezeigt. Die Spanne kann entsprechend dem für die Skalierung eingestellten Wert
geändert werden.
Setting Example
Upper Value
Lower Value
+5 V
CH.1 10V
ñ5 V
3-22
Beschreibung
Zählt die ansteigenden Flanken von Impulsen.
Zählt die fallenden Flanken von Impulsen.
Schaltet die Skalierung auf Aus/Ein.
Legt die obere (Upper) und untere (Lower) Grenze des umzurechnenden numerischen Wertes fest.
Legt die obere (Upper) und untere (Lower) Grenze des EU-Ausgangswertes nach der Umrechnung fest.
Legt die Position des Dezimalpunktes der EU-Ausgangswerte fest.
Wählt den Typ der EU-Einheit (EU = Engineering Unit) (Auswahlmöglichkeiten wie folgt):
Current (Strom), length (Länge), area (Fläche), volume (Volumen), speed (Geschwindigkeit), acceleration
(Beschleunigung), frequency (Frequenz), weight (Gewicht), power (Leistung), pressure (Druck), ow
(Durch uss), temperature (Temperatur)
Wählt die umgerechnete Einheit.
Die hier angezeigten Einheiten entsprechen der Auswahl unter „Select".
Um eine hier nicht angezeigte Einheit festzulegen, de nieren Sie unter „User-De ned Unit." eine frei wählbare
Zeichenfolge. Die hier vorgenommene Einstellung wird unter „User-De ned Unit" angezeigt.
Wählt die techn. Einheit für den umgerechneten Wert. Die Einheit kann als vom Anwender frei de nierbare
alphanumerische Zeichenkette vorgegeben werden.
(Näheres siehe Texteingabe auf Seite 3-41.)
Die unter „Select" und „Unit" vorgenommenen Einstellungen kommen hier zur Anwendung.
Meas. Value
EU Value
+ 5.000
+ 20.00
–5.000
–20.00
+20.00 rpm
CH.1 Scaling 1
ñ20.00 rpm
Beschreibung
Dec pt
Unit
+ xx.xx
rpm
