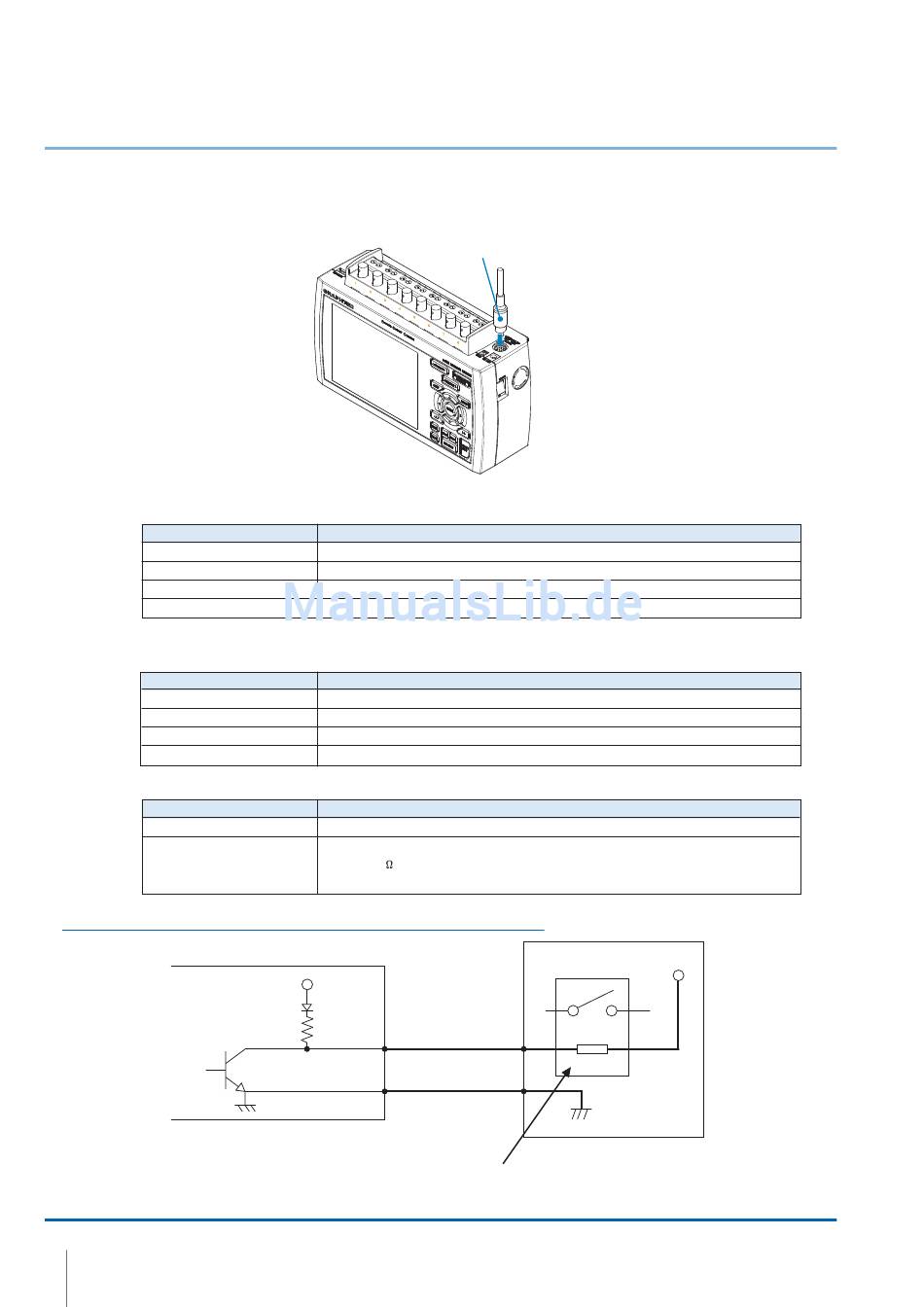

2.6 Funktionen und Anschluss des Logikalarm-Kabels
Das Logikalarm-Kabel (B-513: optional) wird für den Logik-/Impulseingang, externen Triggereingang und
Alarmsignalausgang benötigt.
Schließen Sie das Logikalarm-Kabel (B-513: optional) wie unten gezeigt an den externen Eingangs-/
Ausgangsanschluss an.
Technische Daten Logik/Impuls
Anzahl Eingangskanäle
Eingangsspannungsbereich
Schwellenwert
Hysterese
*Umschalten zwischen Logik- und Impulseingang.
Technische Daten Triggereingang
Anzahl Eingangskanäle
Eingangsspannungsbereich
Schwellenwert
Hysterese
Technische Daten Alarmausgang
Anzahl der Ausgangskanäle
Ausgangstechnik
Schaltschema für Relaissteuerung bei Alarmausgabe
Alarmausgangsschaltung
GL900
16
Position
4
0 bis +24V max. (einpoliger Eingang gegen Masse)
Ca. +2,5V
Ca. 0,5 V (+2,5 bis +3 V)
Position
1
0 bis +24V max. (einpoliger Eingang gegen Masse)
Ca. +2,5V
Ca. 0,5 V (+2,5 bis +3 V)
Position
4
Ausgang mit offenem Kollektor
+5 V, 10 K Pull-up-Widerstand
Schaltleistung 5 V bis 24 V, 100 mA oder darunter
+5V
10K
Logikalarm-Kabel (B-513: Option)
Beschreibung
Beschreibung
Beschreibung
Externes Gerät
Bei Alarm wird dieses Relais aktiviert.
Prüfung und Vorbereitung
+24V
2-7
