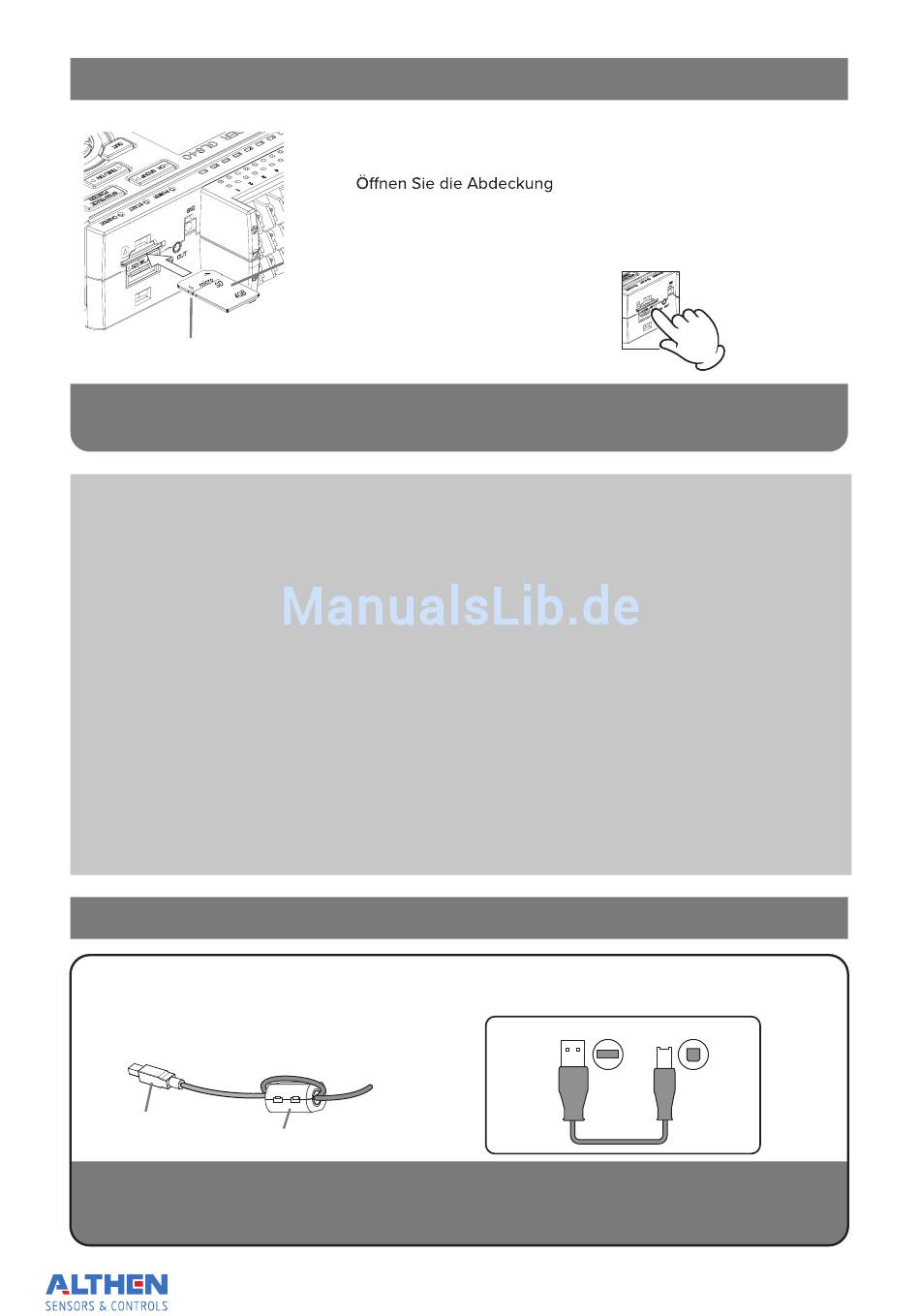

Einsetzen einer SD-Karte in Steckplatz 2

* Prüfen Sie, dass die SD-Karte nicht gesperrt ist.
ACHTUNG: Prüfen Sie vor der Entnahme der SD-Karte die Displayanzeige. Entnehmen Sie die SD-Karte nur, wenn
die Anzeige grün ist. Ist der optionale WLAN-Adapter installiert, kann keine SD-Speicherkarte in
diesen Steckplatz eingesetzt werden.
Wenn Sie den GL840 mit einem USB-
Kabel an einen PC anschließen möchten,
montieren Sie den Ferritkern so am USB-
Kabel, wie es in der folgenden Abbildung
gezeigt wird.
USB-Kabel
Ferritkern
Der midiLOGGER GL840 entspricht der EMV-Richtlinie nur, wenn der mitgelieferte Ferritkern am USB-Kabel
angebracht ist.
Beim Anschluss mit USB-Kabel, muss der USB-Treiber auf dem PC installiert sein. Weitere Informationen zur
Installation entnehmen Sie bitte dem "USB Driver Installation Manual" auf der mitgelieferten CD-ROM.
< Einsetzen >
(1)
des SD-Karten-2-Steckplatzes.
(2) Schieben Sie die SD-Speicher-
karte ein, bis sie einrastet.

Anschluss eines USB-Kabels

< Entfernen >
(1) Die SD-Speicherkarte wird
entsperrt, indem sie leicht in
den Steckplatz gedrückt wird.
Dann kann die SD-Karte ent-
nommen werden.
Verwenden Sie ein USB-Kabel mit Typ-A- und
Typ-B-Stecker, um den GL840 an einen PC anzu-
schließen.
Stecker Typ A Stecker Typ B
