1 Verstellbare Schlauchschelle
2 Abgasfilter
6. Januar 2025

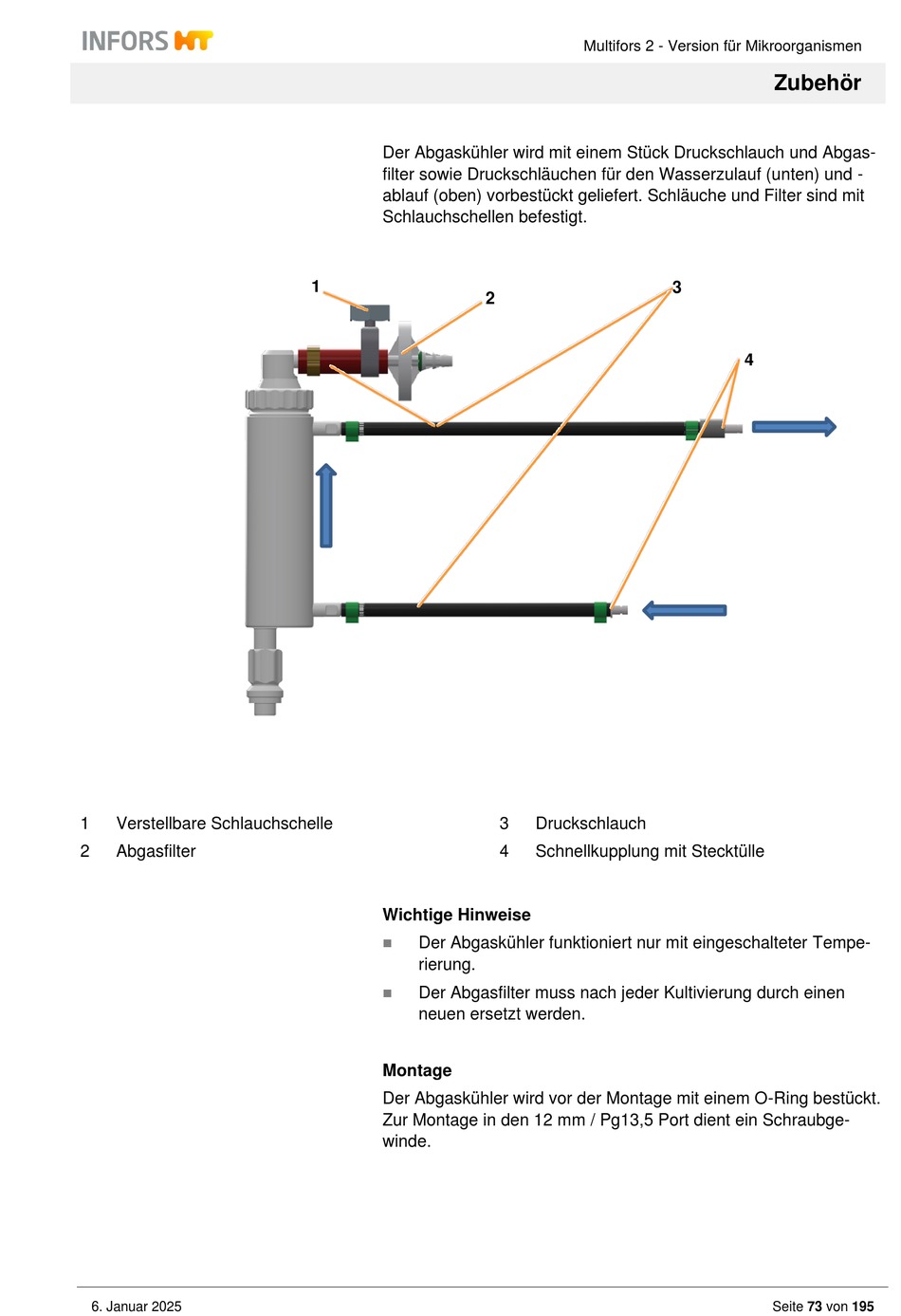

Der Abgaskühler wird mit einem Stück Druckschlauch und Abgas-
filter sowie Druckschläuchen für den Wasserzulauf (unten) und -
ablauf (oben) vorbestückt geliefert. Schläuche und Filter sind mit
Schlauchschellen befestigt.
1
Wichtige Hinweise
◼ Der Abgaskühler funktioniert nur mit eingeschalteter Tempe-
rierung.
◼ Der Abgasfilter muss nach jeder Kultivierung durch einen
neuen ersetzt werden.
Montage
Der Abgaskühler wird vor der Montage mit einem O-Ring bestückt.
Zur Montage in den 12 mm / Pg13,5 Port dient ein Schraubge-
winde.
Multifors 2 - Version für Mikroorganismen
2
3 Druckschlauch
4 Schnellkupplung mit Stecktülle
Zubehör
3
4
