Multifors 2 – Version für Mikroorganismen
Aufbau und Funktion

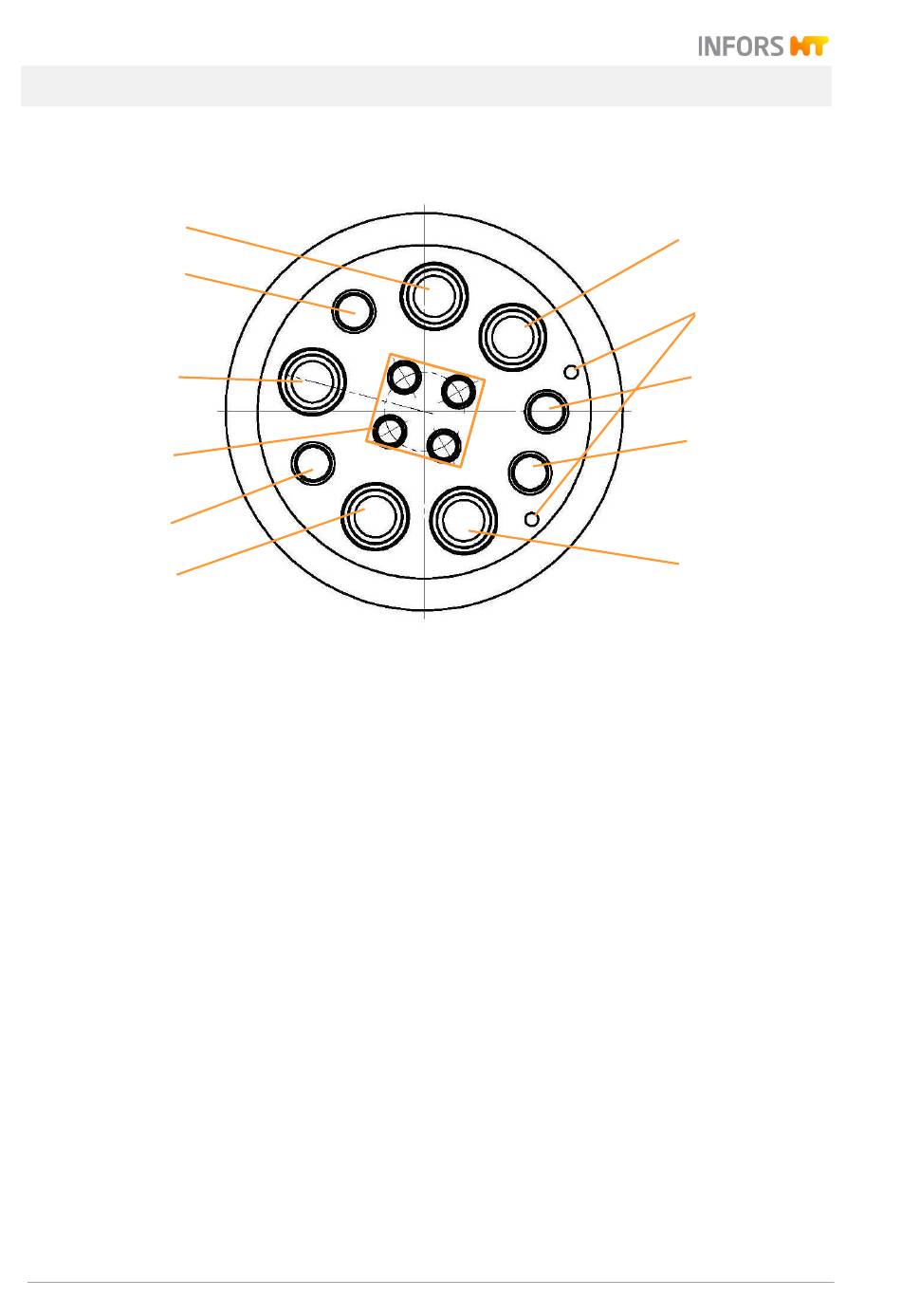

3.3.1.3 Gefässdeckel NW 90
11
10
9
8
7
6
1 Ø 12 mm / Pg13,5: pH-Sensor
2 Masseanschluss Antischaumsensor
3 Ø 10 mm: Antischaumsensor
4 Ø 10 mm: Tauchrohr Probenahme
5 Ø 12 mm / Pg13,5: Reserve
6 Ø 12 mm / Pg13,5: Inokulation
Seite 32 von 195
7 Ø 10 mm: Tauchhülse Temperatursensor
(Pt100)
8 Ø 7,5 mm: Zugabestutzen, 4 Stück
9 Ø 12 mm / Pg13,5: Abgaskühler
10 Ø 10 mm: Sparger
11 Ø 12 mm / Pg13,5: pO
1
2
3
4
5
-Sensor
2
