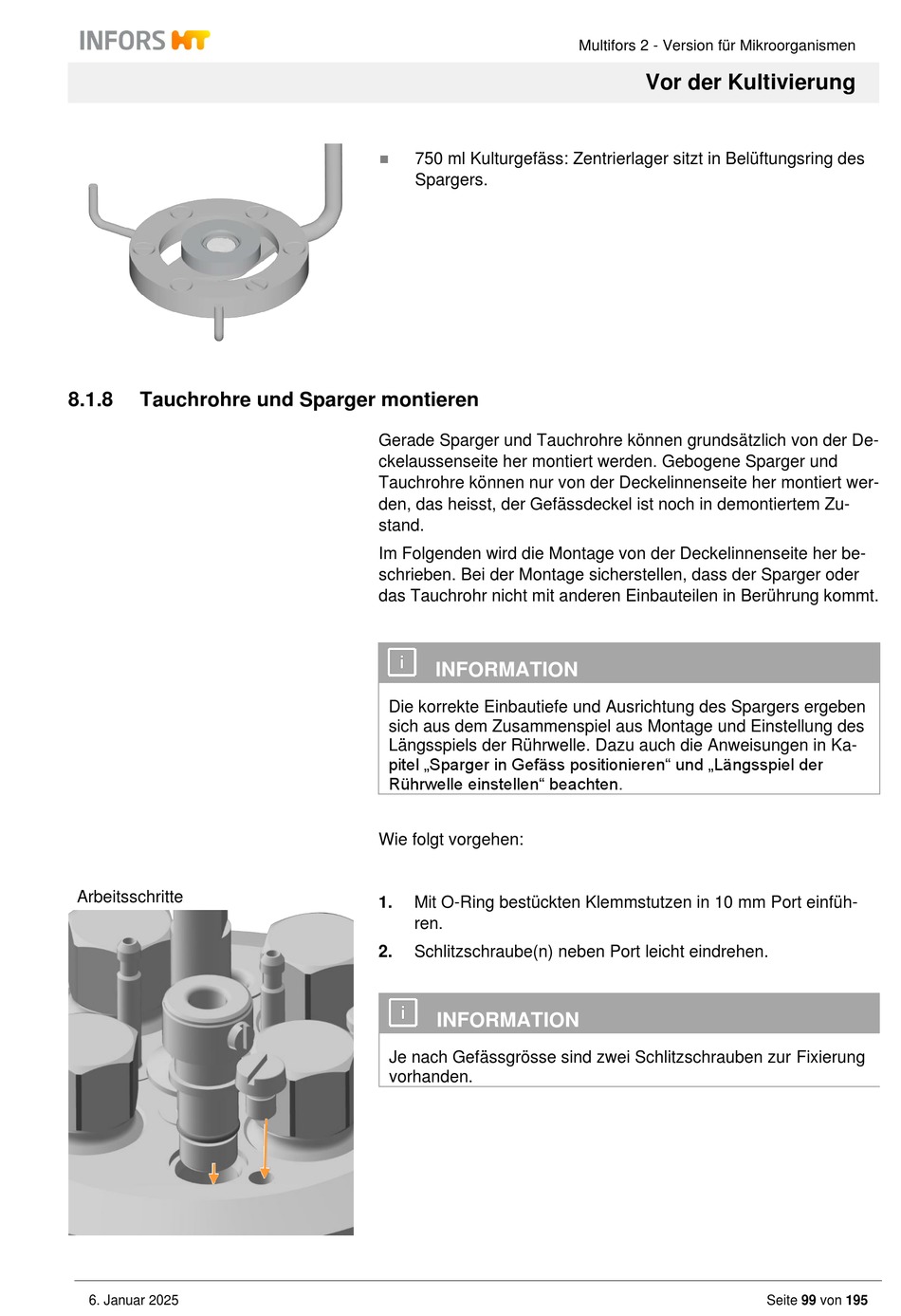

8.1.8 Tauchrohre und Sparger montieren
Arbeitsschritte
6. Januar 2025
◼ 750 ml Kulturgefäss: Zentrierlager sitzt in Belüftungsring des
Spargers.
Gerade Sparger und Tauchrohre können grundsätzlich von der De-
ckelaussenseite her montiert werden. Gebogene Sparger und
Tauchrohre können nur von der Deckelinnenseite her montiert wer-
den, das heisst, der Gefässdeckel ist noch in demontiertem Zu-
stand.
Im Folgenden wird die Montage von der Deckelinnenseite her be-
schrieben. Bei der Montage sicherstellen, dass der Sparger oder
das Tauchrohr nicht mit anderen Einbauteilen in Berührung kommt.
INFORMATION
Die korrekte Einbautiefe und Ausrichtung des Spargers ergeben
sich aus dem Zusammenspiel aus Montage und Einstellung des
Längsspiels der Rührwelle. Dazu auch die Anweisungen in Ka-
pitel „Sparger in Gefäss positionieren" und „Längsspiel der
Rührwelle einstellen" beachten.
Wie folgt vorgehen:
1. Mit O-Ring bestückten Klemmstutzen in 10 mm Port einfüh-
ren.
2. Schlitzschraube(n) neben Port leicht eindrehen.
INFORMATION
Je nach Gefässgrösse sind zwei Schlitzschrauben zur Fixierung
vorhanden.
