Multifors 2 – Version für Mikroorganismen
Aufbau und Funktion
3.5 Rührwerk
Seite 34 von 195
Die Rührwelle wird von unten über einen DC Aussenläufermotor
angetrieben. Die Kraftübertragung zwischen Motorwelle und Rühr-
welle erfolgt berührungslos über Magnete. Je nach Gefässgrösse
befinden sich zwei oder vier Magnete an der Rührwelle und als
Gegenstück dazu dieselbe Anzahl Magnete auf der Motorwelle im
Grundgerät. Die Rührwelle dreht gegen den Uhrzeigersinn (Drauf-
sicht Gefäss).

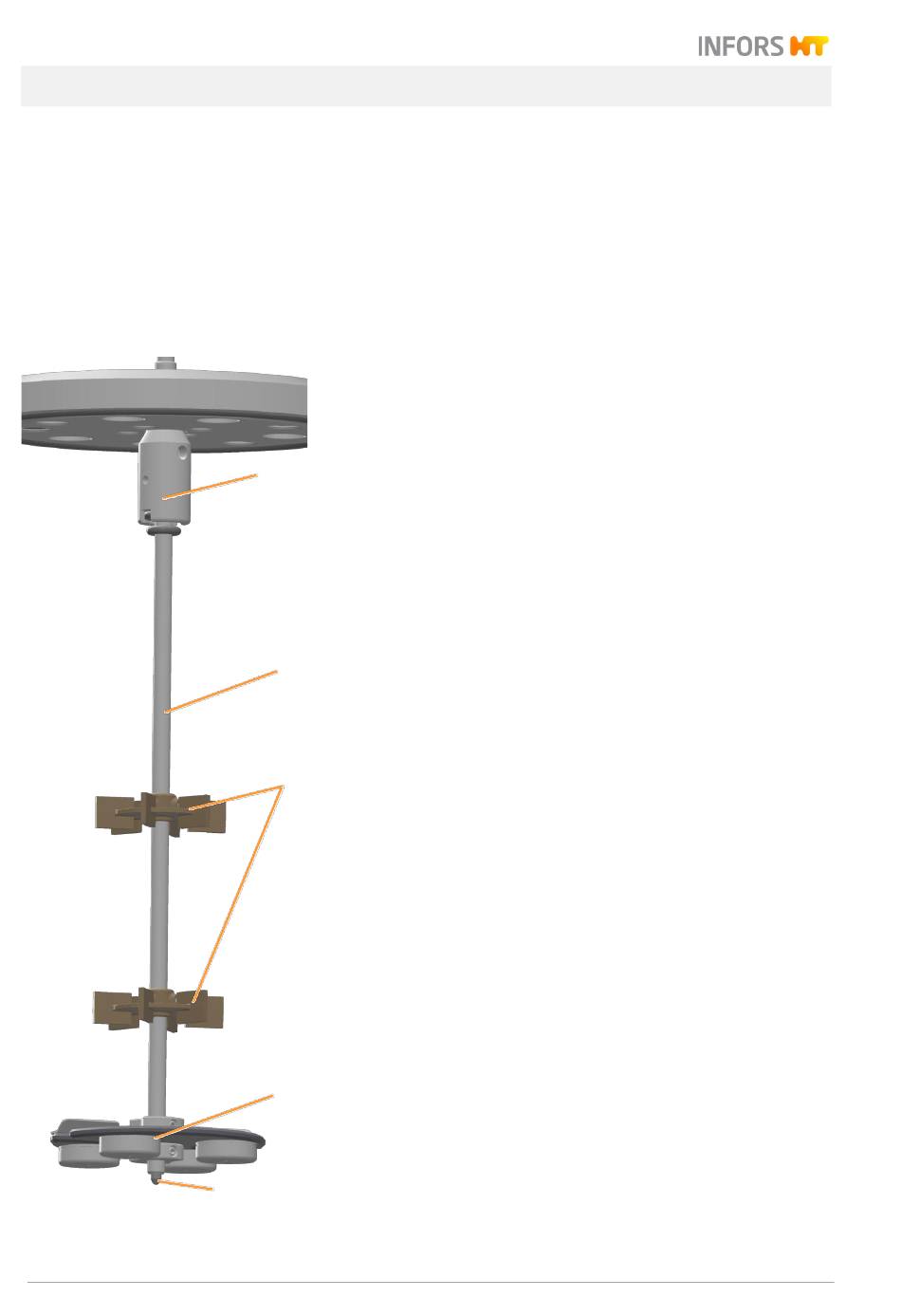

1 Lagerhalter
2 Rührwelle mit Keramikspitze (a)
3 Rührer
4 Magnetkupplung
1
Die Rührwelle verfügt an beiden Enden über eine Lagerung. Das
obere Lager befindet sich im Lagerhalter im Gefässdeckel und wird
mit O-Ringen fixiert und abgedichtet. Am unteren Ende der Rühr-
welle befindet sich eine Keramikspitze (a). Diese wird in ein
Zentrierlager am Gefässboden eingesetzt und fixiert die Rührwelle
dort.
2
3
4
a
