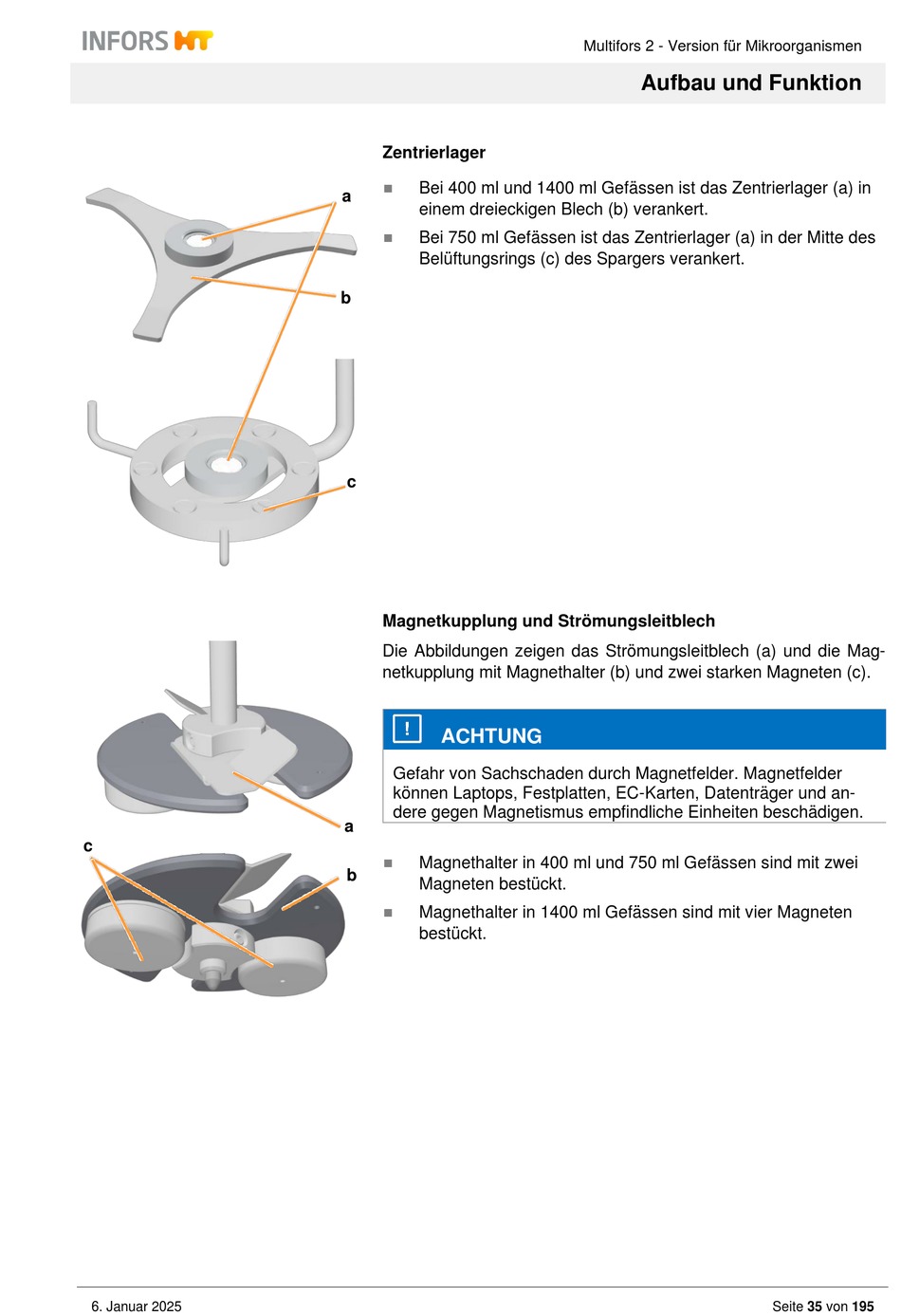

Zentrierlager
◼ Bei 400 ml und 1400 ml Gefässen ist das Zentrierlager (a) in
a
einem dreieckigen Blech (b) verankert.
◼ Bei 750 ml Gefässen ist das Zentrierlager (a) in der Mitte des
Belüftungsrings (c) des Spargers verankert.
b
c
Magnetkupplung und Strömungsleitblech
Die Abbildungen zeigen das Strömungsleitblech (a) und die Mag-
netkupplung mit Magnethalter (b) und zwei starken Magneten (c).
ACHTUNG
Gefahr von Sachschaden durch Magnetfelder. Magnetfelder
können Laptops, Festplatten, EC-Karten, Datenträger und an-
dere gegen Magnetismus empfindliche Einheiten beschädigen.
a
◼ Magnethalter in 400 ml und 750 ml Gefässen sind mit zwei
b
Magneten bestückt.
◼ Magnethalter in 1400 ml Gefässen sind mit vier Magneten
bestückt.
