Infors HT Multifors 2 Betriebsanleitung Seite 110

Multifors 2 – Version für Mikroorganismen
Vor der Kultivierung
Seite 108 von 195

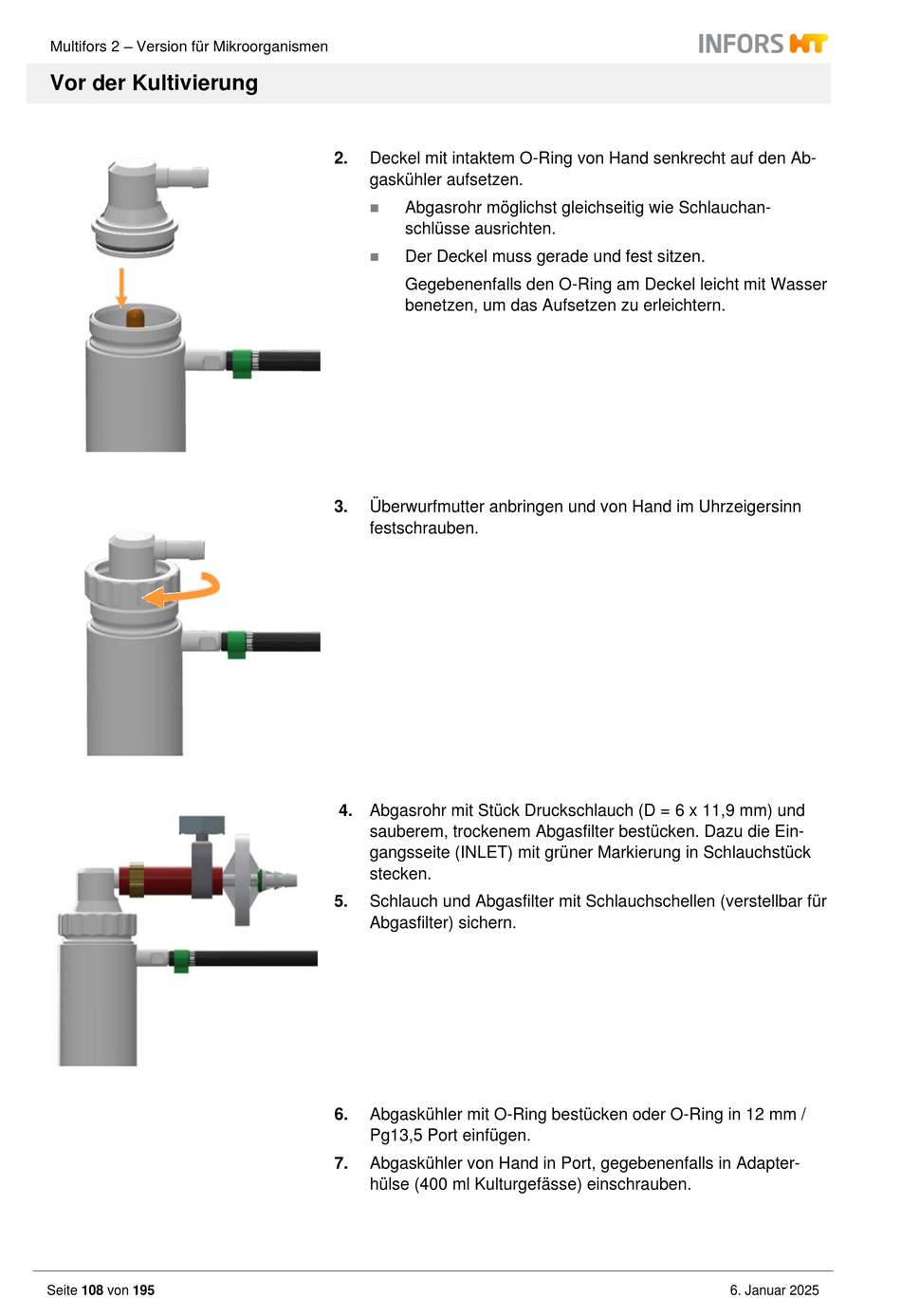

2. Deckel mit intaktem O-Ring von Hand senkrecht auf den Ab-
gaskühler aufsetzen.
◼
Abgasrohr möglichst gleichseitig wie Schlauchan-
schlüsse ausrichten.
◼ Der Deckel muss gerade und fest sitzen.
Gegebenenfalls den O-Ring am Deckel leicht mit Wasser
benetzen, um das Aufsetzen zu erleichtern.
3. Überwurfmutter anbringen und von Hand im Uhrzeigersinn
festschrauben.
4. Abgasrohr mit Stück Druckschlauch (D = 6 x 11,9 mm) und
sauberem, trockenem Abgasfilter bestücken. Dazu die Ein-
gangsseite (INLET) mit grüner Markierung in Schlauchstück
stecken.
5. Schlauch und Abgasfilter mit Schlauchschellen (verstellbar für
Abgasfilter) sichern.
6. Abgaskühler mit O-Ring bestücken oder O-Ring in 12 mm /
Pg13,5 Port einfügen.
7. Abgaskühler von Hand in Port, gegebenenfalls in Adapter-
hülse (400 ml Kulturgefässe) einschrauben.
6. Januar 2025
