Multifors 2 – Version für Mikroorganismen
Vor der Kultivierung
8.1.20.4 Antischaumsensor montieren
Seite 116 von 195
INFORMATION
Für die Montage von Sensoren in einen 12 mm/Pg13,5 Port
ausschliesslich den O-Ring des Gefässdeckelports verwenden!
Allfällig vorhandene sensoreigene O-Ringe und Stützringe im-
mer entfernen.

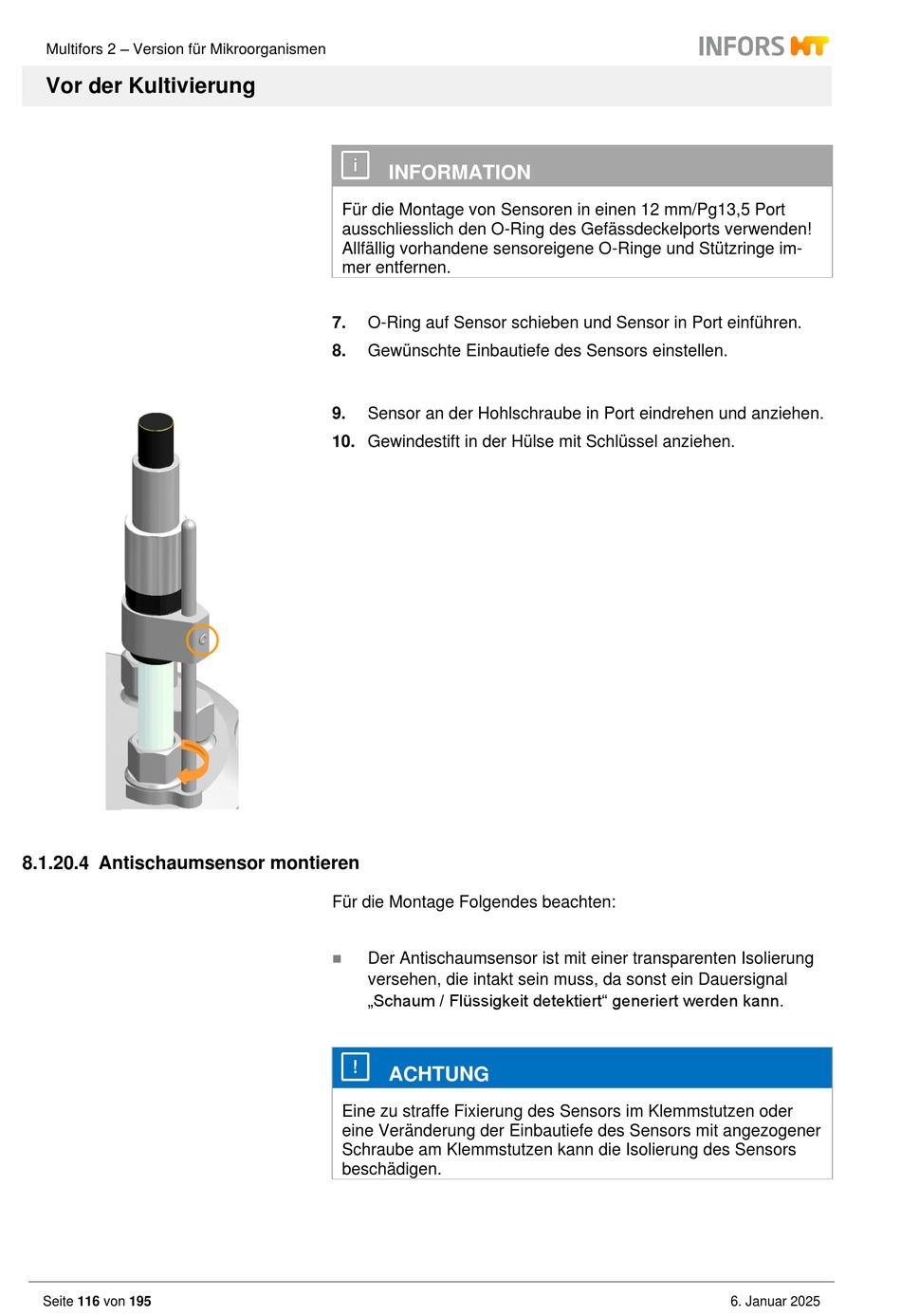

7. O-Ring auf Sensor schieben und Sensor in Port einführen.
8. Gewünschte Einbautiefe des Sensors einstellen.
9. Sensor an der Hohlschraube in Port eindrehen und anziehen.
10. Gewindestift in der Hülse mit Schlüssel anziehen.
Für die Montage Folgendes beachten:
◼ Der Antischaumsensor ist mit einer transparenten Isolierung
versehen, die intakt sein muss, da sonst ein Dauersignal
„Schaum / Flüssigkeit detektiert" generiert werden kann.
ACHTUNG
Eine zu straffe Fixierung des Sensors im Klemmstutzen oder
eine Veränderung der Einbautiefe des Sensors mit angezogener
Schraube am Klemmstutzen kann die Isolierung des Sensors
beschädigen.
