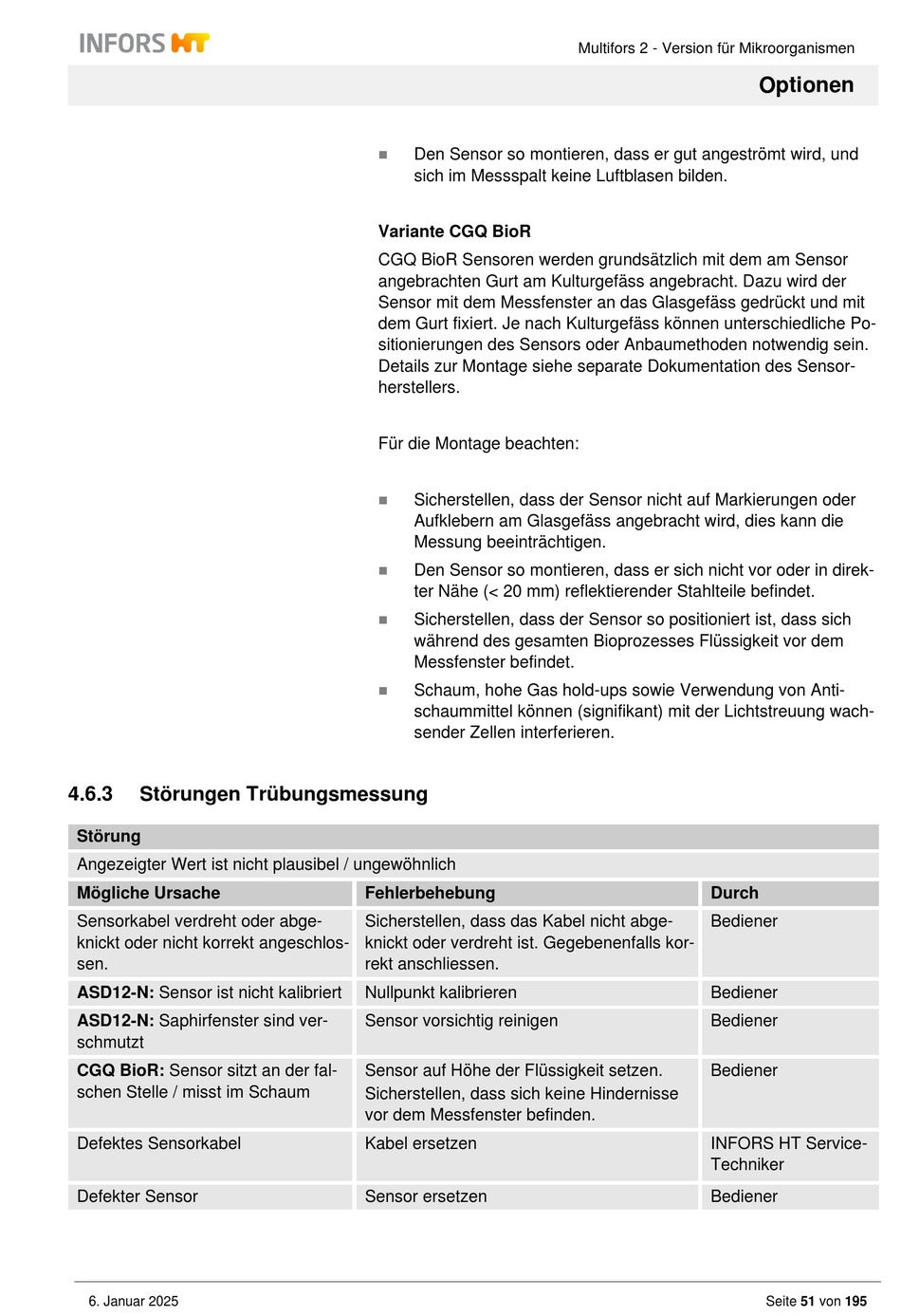

4.6.3 Störungen Trübungsmessung
Störung
Angezeigter Wert ist nicht plausibel / ungewöhnlich
Mögliche Ursache
Sensorkabel verdreht oder abge-
knickt oder nicht korrekt angeschlos-
sen.
ASD12-N: Sensor ist nicht kalibriert
ASD12-N: Saphirfenster sind ver-
schmutzt
CGQ BioR: Sensor sitzt an der fal-
schen Stelle / misst im Schaum
Defektes Sensorkabel
Defekter Sensor
6. Januar 2025
◼
Den Sensor so montieren, dass er gut angeströmt wird, und
sich im Messspalt keine Luftblasen bilden.
Variante CGQ BioR
CGQ BioR Sensoren werden grundsätzlich mit dem am Sensor
angebrachten Gurt am Kulturgefäss angebracht. Dazu wird der
Sensor mit dem Messfenster an das Glasgefäss gedrückt und mit
dem Gurt fixiert. Je nach Kulturgefäss können unterschiedliche Po-
sitionierungen des Sensors oder Anbaumethoden notwendig sein.
Details zur Montage siehe separate Dokumentation des Sensor-
herstellers.
Für die Montage beachten:
◼ Sicherstellen, dass der Sensor nicht auf Markierungen oder
Aufklebern am Glasgefäss angebracht wird, dies kann die
Messung beeinträchtigen.
◼
Den Sensor so montieren, dass er sich nicht vor oder in direk-
ter Nähe (< 20 mm) reflektierender Stahlteile befindet.
◼ Sicherstellen, dass der Sensor so positioniert ist, dass sich
während des gesamten Bioprozesses Flüssigkeit vor dem
Messfenster befindet.
◼ Schaum, hohe Gas hold-ups sowie Verwendung von Anti-
schaummittel können (signifikant) mit der Lichtstreuung wach-
sender Zellen interferieren.
Fehlerbehebung
Sicherstellen, dass das Kabel nicht abge-
knickt oder verdreht ist. Gegebenenfalls kor-
rekt anschliessen.
Nullpunkt kalibrieren
Sensor vorsichtig reinigen
Sensor auf Höhe der Flüssigkeit setzen.
Sicherstellen, dass sich keine Hindernisse
vor dem Messfenster befinden.
Kabel ersetzen
Sensor ersetzen
Multifors 2 - Version für Mikroorganismen
Durch
Bediener
Bediener
Bediener
Bediener
INFORS HT Service-
Techniker
Bediener
Optionen
