5.14 Sensorhalter
1
5
4
6. Januar 2025

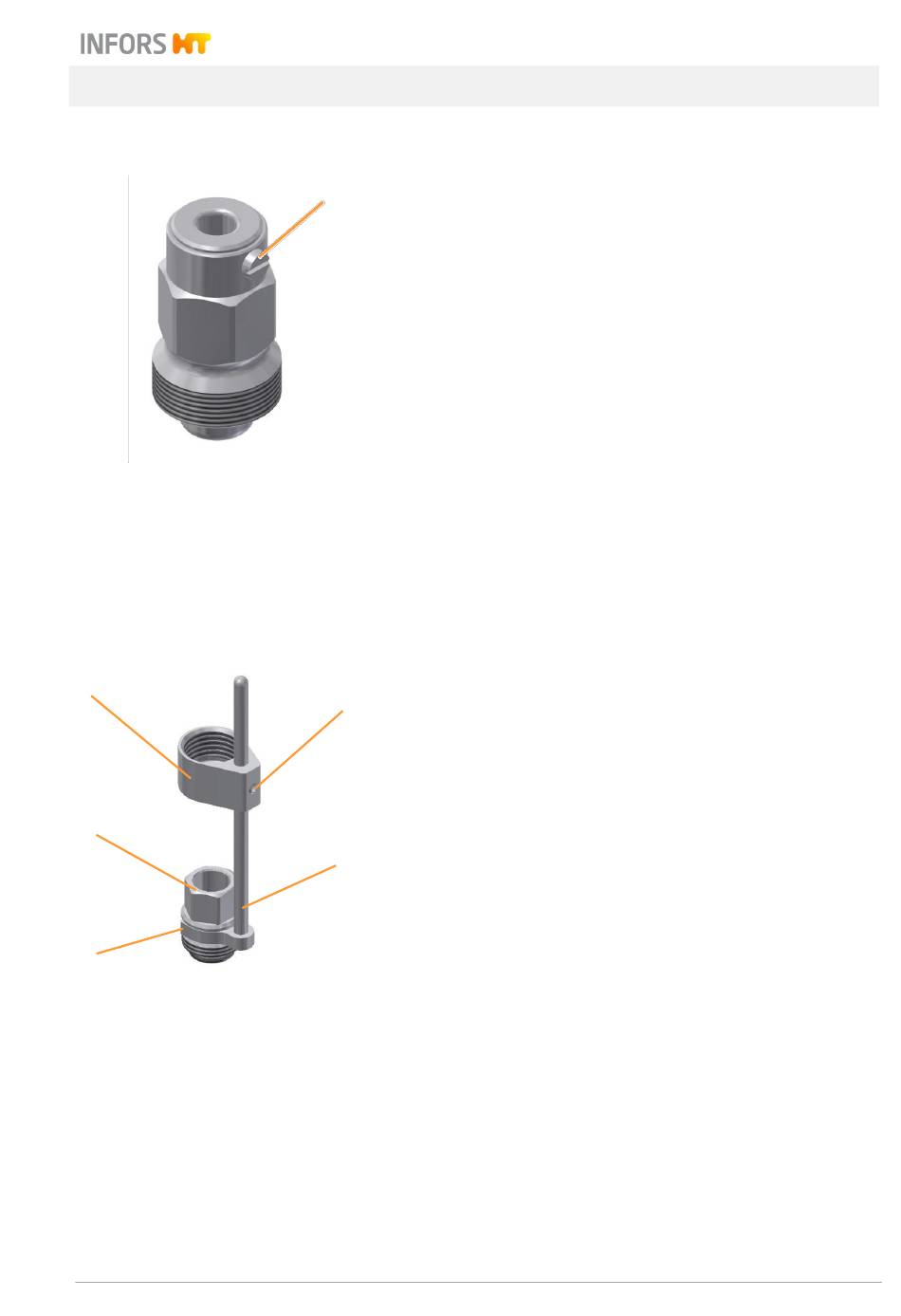

Klemmstutzen Ø 6 mm / 12 mm
Wird vor der Montage mit einem O-Ring bestückt.
A
Zur Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
Sensorhalter werden zum Einstellen der Einbautiefe von Sensoren
(pH, pO usw.) in 12 mm / Pg 13,5 Ports verwendet. Für die Mon-
2
tage eines Sensorhalters bzw. des Sensors wird dieser mit einem
O-Ring bestückt.
Der Sensorhalter besteht aus einer Hülse mit Gewindestift, einer
Führungsstange mit Gabel und einer Hohlschraube. Der Schlüssel
2
für den Gewindestift gehört ebenfalls zum Lieferumfang.
1 Hülse
2 Gewindestift
3 Führungsstange
4 Gabel
3
5 Hohlschraube
Multifors 2 - Version für Mikroorganismen
Zubehör
