Multifors 2 – Version für Mikroorganismen
Zubehör
5.13 Klemmstutzen
Seite 70 von 195
Klemmstutzen werden für die Montage des Spargers, der verschie-
denen Tauchrohre sowie der Antischaum-/Levelsensoren verwen-
det. Mit Hilfe des Klemmstutzens wird das Einbauteil fixiert und
lässt sich in der Einbautiefe einstellen.
Der Klemmstutzen muss dem Aussendurchmesser des Einbauteils
und der Grösse des Ports entsprechen.

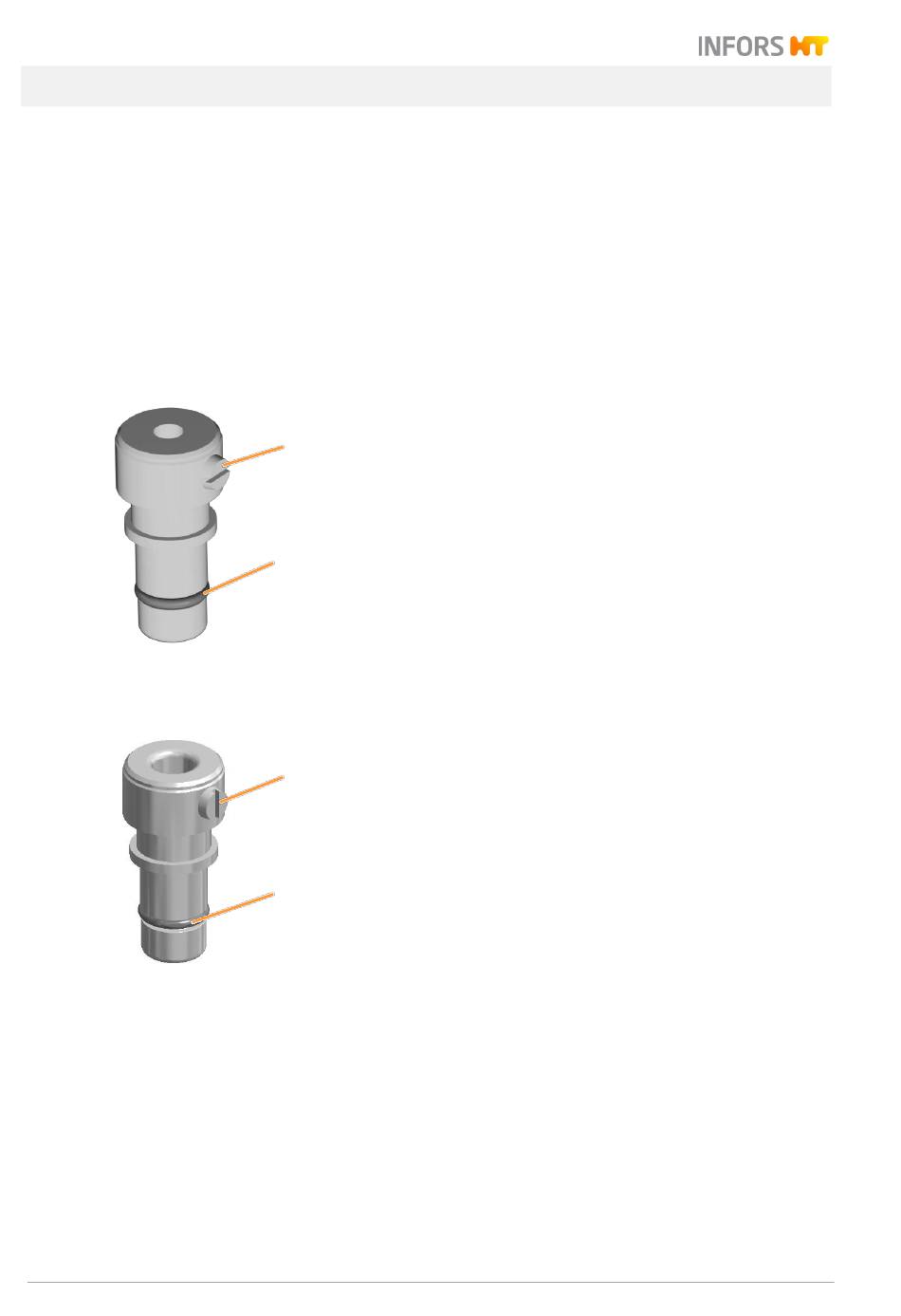

Klemmstutzen Ø 4 mm / 10 mm
Ist mit O-Ring (B) bestückt.
Zur Montage in den 10 mm Port dient je nach Gefässgrösse eine
A
oder zwei Schlitzschraube(n).
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 4 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
Klemmstutzen Ø 6 mm / 10 mm
Ist mit O-Ring (B) bestückt.
Zur Fixierung im 10 mm Port dient je nach Gefässgrösse eine oder
A
zwei Schlitzschraube(n).
Nach Lösen der Schlitzschraube (A) lässt sich das Einbauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
