Infors HT Multifors 2 Betriebsanleitung Seite 100

Multifors 2 – Version für Mikroorganismen
Vor der Kultivierung
Arbeitsschritte
8 mm
8.1.7 Sitz des Zentrierlagers der Rührwelle überprüfen
Seite 98 von 195

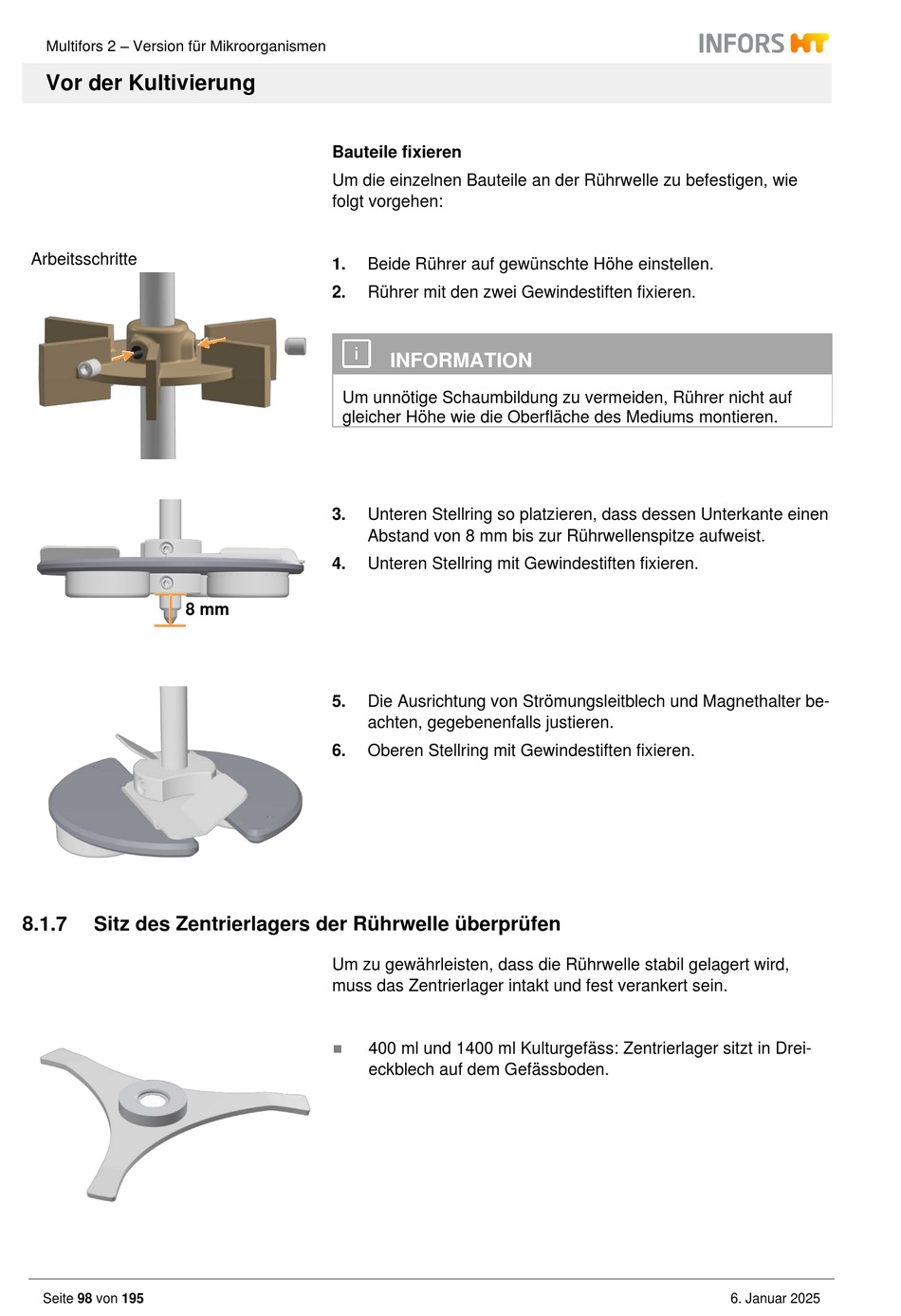

Bauteile fixieren
Um die einzelnen Bauteile an der Rührwelle zu befestigen, wie
folgt vorgehen:
1. Beide Rührer auf gewünschte Höhe einstellen.
2. Rührer mit den zwei Gewindestiften fixieren.
INFORMATION
Um unnötige Schaumbildung zu vermeiden, Rührer nicht auf
gleicher Höhe wie die Oberfläche des Mediums montieren.
3. Unteren Stellring so platzieren, dass dessen Unterkante einen
Abstand von 8 mm bis zur Rührwellenspitze aufweist.
4. Unteren Stellring mit Gewindestiften fixieren.
5. Die Ausrichtung von Strömungsleitblech und Magnethalter be-
achten, gegebenenfalls justieren.
6. Oberen Stellring mit Gewindestiften fixieren.
Um zu gewährleisten, dass die Rührwelle stabil gelagert wird,
muss das Zentrierlager intakt und fest verankert sein.
◼ 400 ml und 1400 ml Kulturgefäss: Zentrierlager sitzt in Drei-
eckblech auf dem Gefässboden.
6. Januar 2025
