Multifors 2 – Version für Mikroorganismen
Aufbau und Funktion

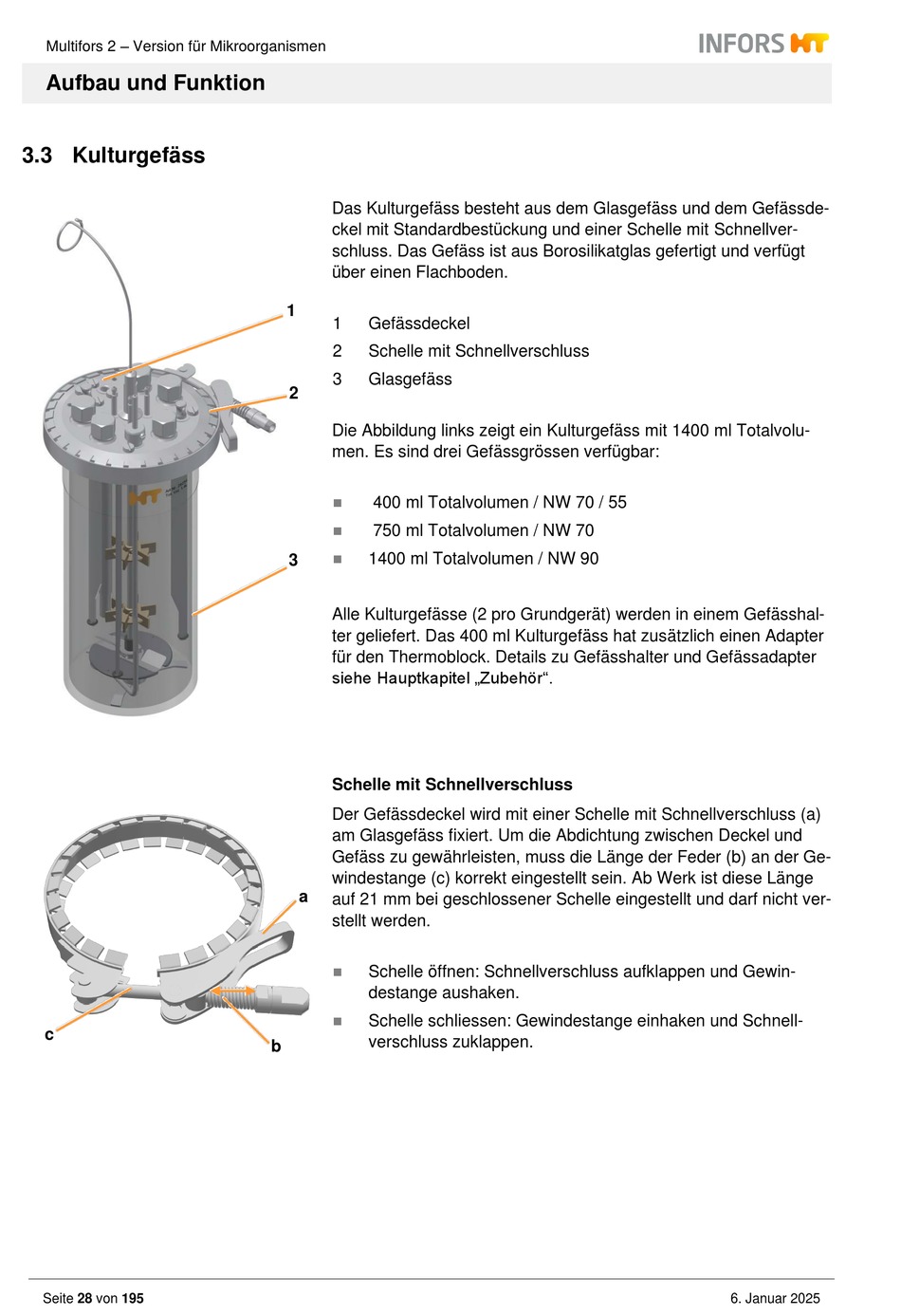

3.3 Kulturgefäss
c
Seite 28 von 195
Das Kulturgefäss besteht aus dem Glasgefäss und dem Gefässde-
ckel mit Standardbestückung und einer Schelle mit Schnellver-
schluss. Das Gefäss ist aus Borosilikatglas gefertigt und verfügt
über einen Flachboden.
1
1 Gefässdeckel
2 Schelle mit Schnellverschluss
3 Glasgefäss
2
Die Abbildung links zeigt ein Kulturgefäss mit 1400 ml Totalvolu-
men. Es sind drei Gefässgrössen verfügbar:
◼ 400 ml Totalvolumen / NW 70 / 55
◼ 750 ml Totalvolumen / NW 70
◼ 1400 ml Totalvolumen / NW 90
3
Alle Kulturgefässe (2 pro Grundgerät) werden in einem Gefässhal-
ter geliefert. Das 400 ml Kulturgefäss hat zusätzlich einen Adapter
für den Thermoblock. Details zu Gefässhalter und Gefässadapter
siehe Hauptkapitel „Zubehör".
Schelle mit Schnellverschluss
Der Gefässdeckel wird mit einer Schelle mit Schnellverschluss (a)
am Glasgefäss fixiert. Um die Abdichtung zwischen Deckel und
Gefäss zu gewährleisten, muss die Länge der Feder (b) an der Ge-
windestange (c) korrekt eingestellt sein. Ab Werk ist diese Länge
a
auf 21 mm bei geschlossener Schelle eingestellt und darf nicht ver-
stellt werden.
◼ Schelle öffnen: Schnellverschluss aufklappen und Gewin-
destange aushaken.
◼ Schelle schliessen: Gewindestange einhaken und Schnell-
verschluss zuklappen.
b
b
