Das Parallelsystem

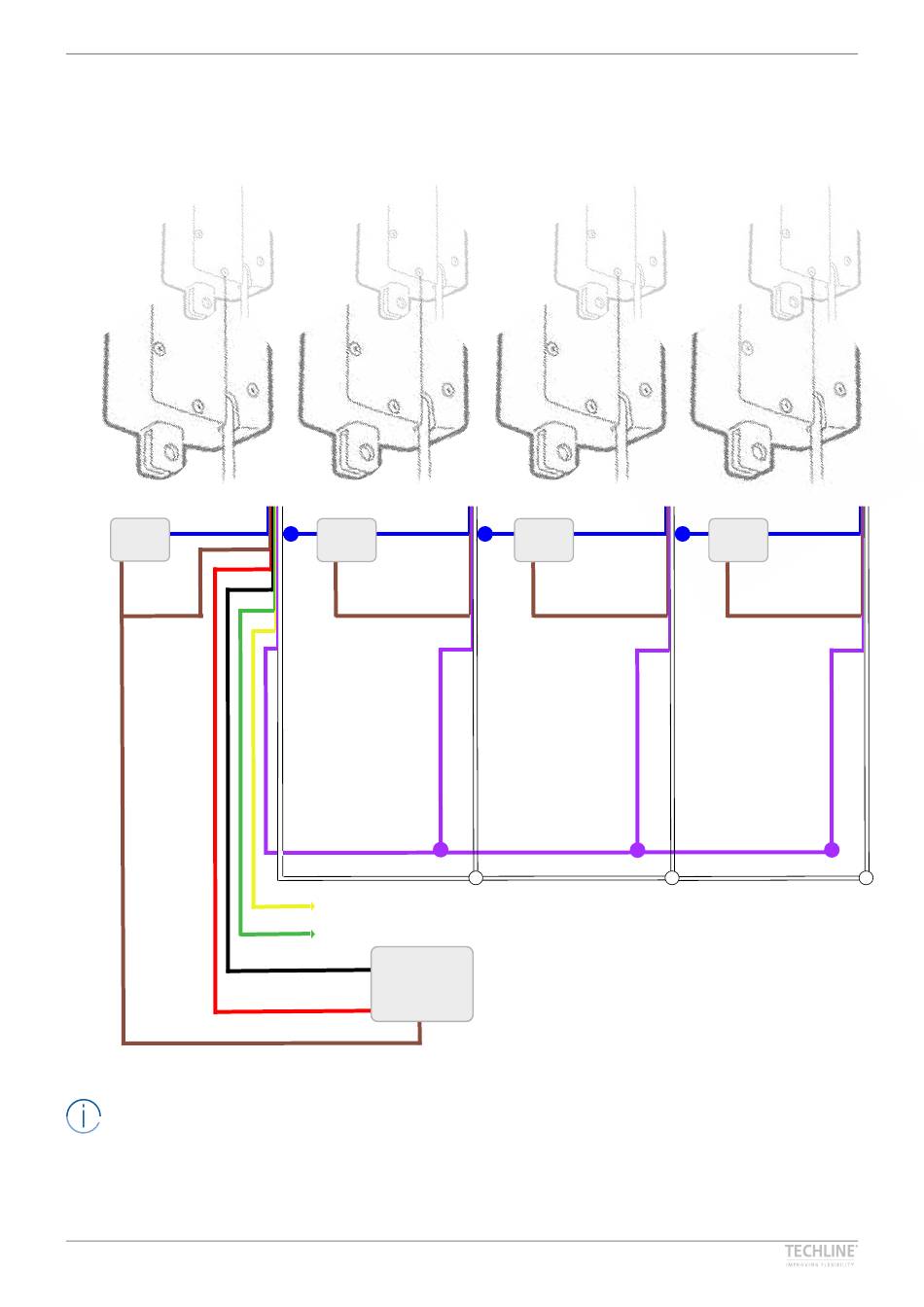

Die Parallellauf-Funktion unterstützt mehrere gemeinsam arbeitende Antriebe.
-
Stromver-
BLAU
sorgung
12/24 V
+
BRAUN
SCHWARZ (EIN)
ROT (AUS)
■ Es ist sowohl möglich, die Antriebe parallel mit einer einzigen Stromversorgung zu betrei-
ben, als auch jeden Antrieb mit separaten Stromversorgungen zu betreiben.
■ Für den Parallelbetrieb sind nur Standard-Strom- und Signalkabel verfügbar.
■ Wenn getrennte Stromversorgungen verwendet werden, müssen sie das gleiche Potential
haben und der GND der Stromversorgungen (blaue Drähte) muss verbunden sein.
-
Stromver-
sorgung
12/24 V
+
ROT
SCHWARZ
VIOLETT KommuniKation
WEISS
Signal GND
GELB
ENDSTOPP
EIN
GRÜN
ENDSTOPP
AUS
Steuerung
-
Stromver-
sorgung
12/24 V
+
LA14 | 47
-
