CAN-Bus (J1939)

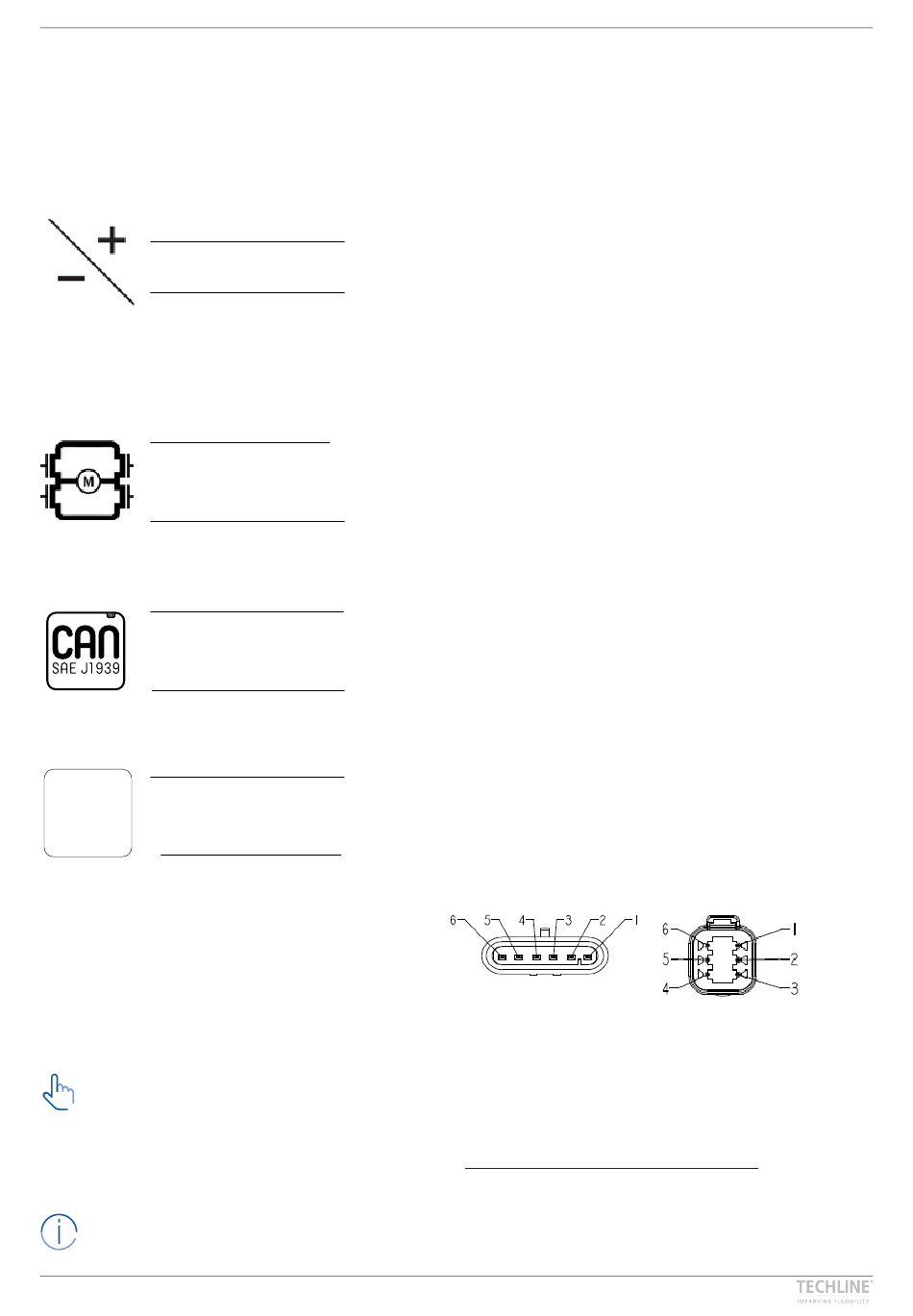

Anschlussdiagramm
Fig. 16: 14xxxxxxxx7xxxxx=xxx0x0xxxxxxx
12/24 V DC +
GND -
Digitaleingang
HW-Adressierung
Pin 2
Digitaleingang
HW-Adressierung
Pin 1
CAN_Low
CAN_High
Daten
Service-
Interface
Daten GND
HW-Adressierung
Pin 3
Das Software-Tool BusLink ist für CAN-Bus-Aktuatoren verfügbar und kann verwendet
werden für:
Diagnose, manueller Betrieb und Konfiguration
Die neueste Version ist hier online verfügbar:
Bitte beachten Sie: Das BusLink-Konfigurationskabel muss separat erworben werden.
Artikelnummer für BusLink-Kabelsatz: 0147997 (Adapter + USB2Lin)
AMP
BRAUN
BLAU
ROT
SCHWARZ
GRÜN
GELB
VIOLETT
WEISS
https://de.linak.de/BusLink-Software
Deutsch
2
2
1
1
4
4
3
3
6
6
5
5
LA14 | 57
