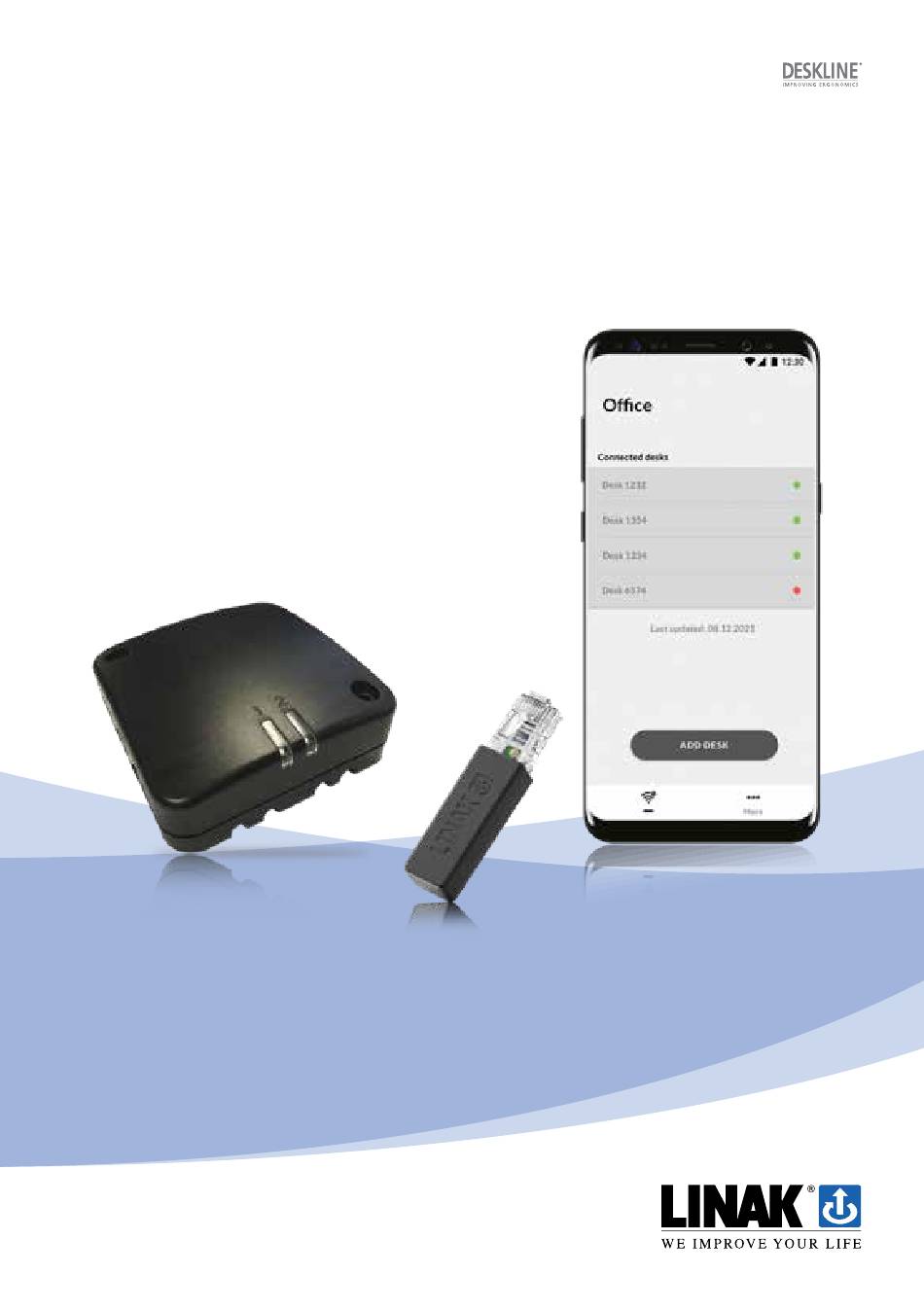

- Seite 1 Desk Tracking System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
-
Seite 2: Inhaltsverzeichnis
Beantragung eines Tokens für die Installation ..................23 Abfrage von Belegungsdaten von einem Schreibtisch ................23 Abonnieren des Tischstatus ......................24 Kalibrierung ..........................24 Fehlersuche..........................25 Fehlermeldungen ........................25 Zubehör ............................26 Entsorgung von LINAK Produkten ....................27 Zeichnungen ..........................28 LINAK Richtlinie für Anwendungsmöglichkeiten ................30 Adressen .............................32 Seite 2 von 32... -
Seite 3: Vorwort
Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steue- reinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und... -
Seite 4: Wichtige Informationen
Wichtige Informationen Wichtige Informationen über LINAK Produkte finden Sie unter den folgenden Überschriften: ® Achtung! Die Nichtbeachtung dieser Anweisungen kann zu Unfällen mit schweren Personenschäden führen. Empfehlung Die Nichtbeachtung dieser Anweisungen kann zu einer Beschädigung oder Zerstörung des Produkts führen. -
Seite 5: Nur Für Eu Märkte
Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. -
Seite 6: Reparaturen
® Servicezentren oder Werkstätten durchgeführt werden, da Spezialwerkzeuge verwendet und spezielle Dichtungen montiert werden müssen. Produkte, die unter Gewährleistung stehen, müssen ebenfalls an ein autorisiertes LINAK Servicezentrum zurückgeschickt werden. Weitere Informationen zur DESKLINE Gewährleistung finden Sie auf der LINAK Website www.linak.de/gewaehr- leistung. -
Seite 7: Original-Erklärung Für Den Einbau Von Unvollständigen Maschinen
LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK DESKLINE ® products as characterized by the following models and types: Control Boxes: CBD6Sa000b0A-c09 (Where -a: can be P, C or H, -b: can be 2, 3 or 4 and -c: can be 0 or... -
Seite 8: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche
Smedevænget 8 DK - 6430 Nordborg Produkte durch die folgenden Modelle und Typen Hiermit wird erklärt, dass die LINAK DESKLINE ® gekennzeichnet sind: Steuereinheiten: CBD6Sa000b0A-c09 (wobei -a: P, C oder H sein kann, -b: 2, 3 oder 4 sein kann und... -
Seite 9: Original-Eu-Konformitätserklärung
LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares under our sole responsibility that LINAK Actuator System for DESKLINE composed of: Control Box(s) CBD6Sa000b0A-c09, (Where -a: can be P, C or H, -b: can be 2, 3 or 4 and -c: can be 0 or 7) Linear Actuator(s) LA31: 31abcH-defff50S, (Where -a: can be 1, 3, 6 or 7;... -
Seite 10: Eu-Konformitätserklärung - Übersetzung Ins Deutsche
LINAK A/S Smedevænget 8 DK - 6430 Nordborg erklärt hiermit unter unserer alleinigen Verantwortung, dass das LINAK Antriebssystem für DESKLINE bestehend aus: Steuereinheit(en) CBD6Sa000b0A-c09, (wobei -a: P, C oder H sein kann, -b: 2, 3 oder 4 sein kann und -c: 0 oder 7 sein kann) Linearantrieb(e) LA31: 31abcH-defff50S, (wobei -a: 1, 3, 6 oder 7 sein kann;... -
Seite 11: Verschiedenes Zum Deskline ® System
System ® Gewährleistung Dieses DESKLINE Produkt unterliegt der Gewährleistung gemäß den Bedingungen des LINAK DESKLINE Gewähr- leistungspapiers, das auf der LINAK Website www.linak.de/gewaehrleistung erhältlich ist. Wartung Reinigen Sie das System in regelmäßigen Abständen äußerlich von Staub und Schmutz und überprüfen Sie es auf Beschädigungen und Brüche, kontrollieren Sie die Anschlüsse, Kabel und Stecker und prüfen Sie die Funktion und... -
Seite 12: Geltungsbereich

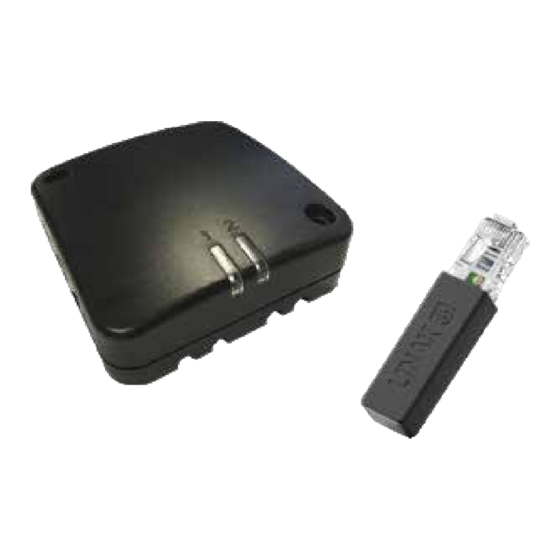

Geltungsbereich Diese Montageanleitung ist für das folgende Produkt gültig: Desk Sensor™ 2 WiFi2LIN012 DESK Wi-Fi App Seite 12 von 32... -
Seite 13: Systembeschreibung
CBD6S oder des RJ45 T-Splitters, der mit der DL IC Master Säule verbunden ist. Die WiFi2LIN012 Box sendet Sensordaten an die LINAK Cloud. Die WiFi2LIN012-Box ist leicht zu verbinden. Schließen Sie die Box einfach mit einem DC-Kabel für die Stromversorgung und einem LINbus-Kabel für die Kommunikation an die Anwendung an und schalten Sie sie ein. -
Seite 14: Installation Wifi2Lin012
Installation WiFi2LIN012 Vorbereitung des Anschlusses Achten Sie auf eine ausreichende Kabellänge. 1. Schließen Sie ein Gleichstromkabel an einen der Gleichstromanschlüsse der WiFi2LIN012-Box an. 2. Schließen Sie ein LINbus-Kabel an einen der RJ45-Anschlüsse der WiFi2LIN012-Box an. Vergewissern Sie sich, dass das LINbus-Kabel gut befestigt ist und nicht den DS2 berühren kann, während der Tisch läuft. -
Seite 15: Fertigstellung Des Anschlusses
Fertigstellung des Anschlusses System mit Steuereinheit CBD6S 1. Schließen Sie das Gleichstromkabel an die CBD6S an. 2. Schließen Sie das LINbus-Kabel an die CBD6S an. DL IC System 1. Befestigen Sie den RJ45-T-Splitter mit zwei Schrauben M4,5 x 25 an der Tischplatte. 2. -
Seite 16: Ds2
Stellen Sie sicher, dass CBD6S, WiFi2LIN012 und RJ45 T-Splitter sicher an der Tischplatte befestigt sind, um eine optimale Leistung des DS2 zu gewährleisten. Achten Sie darauf, dass die Einheit, an die der DS2 angeschlossen ist, so nah wie möglich an der Mitte der Tischplatte montiert wird, damit der DS2 optimal funktioniert. -
Seite 17: Konfiguration
Während der Konfiguration und Nutzung zeigt die WiFi2LIN012-Box verschiedene Situationen/Ereignisse, z. B. den Verbindungsstatus und Fehler, über die beiden LEDs auf der Box an. LED1 ist für das Internet und die LINAK IoT-Cloud, während LED2 für den DS2 und die Konfiguration ist. -
Seite 18: Einrichten Des Desk Tracking Systems Über Die Desk Wi-Fi App
Einrichten des Desk Tracking Systems über die DESK Wi-Fi App Login-Code Für die Nutzung der App zur Einrichtung des Desk Tracking Systems ist ein Anmeldecode erforderlich. Der Code wird dem Benutzer/Servicetechniker vom Integrator des Tracking-/Buchungssystems zur Verfügung gestellt. Wie sieht die App aus? Startbildschirm Vorteile Hauptbildschirm... -
Seite 19: Onboarding-Flow
Onboarding-Flow Melden Sie sich an, um mit der Einrichtung der Schreibtische zu beginnen. 1. Geben Sie das Token ein, das Sie vom Integrator des Tracking-/Buchungssystems erhalten haben. 2. Der eingegebene Code wird angezeigt. 3. Wenn ein falscher Code eingegeben wird, erscheint eine Fehlermeldung unterhalb des Eingabefeldes. 4. -
Seite 20: Setup-Ablauf
Setup-Ablauf Wenn die App zum ersten Mal in einer Anwendung verwendet wird, zeigt der Bildschirm den Namen der Anwendung und „Kein Schreibtisch gefunden“ in der Liste der verbundenen Schreibtische an. 1. Drücken Sie „TISCH HINZUFÜGEN“, um eine Verbindung zu einem WLAN-Netzwerk herzustellen. 2. -
Seite 21: Hauptbildschirm
6. Wenn Sie alle gewünschten WiFi2LIN012-Boxen ausgewählt haben, drücken Sie auf „SETUP BEENDEN“. Liste der Boxen Verbindung der Boxen Falsches Passwort Setup beenden Hauptbildschirm Wenn sich ein Benutzer bei der App anmeldet, zeigt der Hauptbildschirm eine Liste der WiFi2LIN012-Boxen an, die mit dem WLAN-Netzwerk der Einrichtung verbunden sind. -
Seite 22: Das Menü „Mehr
über den Umgang mit Daten und Informationen über die App. Mehr Bedingungen und Über Konditionen Das Menü „Über“ Der Abschnitt „Über“ beschreibt den Zweck der App und enthält Links zu Produktinformationen und zum Support auf der LINAK Website. Seite 22 von 32... -
Seite 23: Schnittstelle Zur Anwendungsprogrammierung (Api)
Sie besteht aus einer Reihe von definierten Regeln für diese Kommunikation. API-Schlüssel Um auf die LINAK API zuzugreifen, wird ein API-Schlüssel benötigt. Der API-Schlüssel wird von LINAK geliefert. Dieser Schlüssel muss bei jeder Anforderung von Informationen über die API eingegeben werden. -
Seite 24: Abonnieren Des Tischstatus
Abonnieren des Tischstatus Es ist möglich, Änderungen des Tischstatus in einer bestimmten Installation zu abonnieren. Die LINAK API sendet dann jedes Mal Informationen an eine definierte URL, wenn sich der Status eines Tisches in dieser spezifischen Installation ändert, z. B. wenn der DS2 Vibrationen feststellt oder wenn die Verbindung zur WiFi2LIN012-Box oder zum DS2 unterbrochen wird. -
Seite 25: Fehlersuche
Fehlersuche Es werden keine Daten vom DS2 empfangen. Der Hauptbildschirm zeigt einen gelben Punkt und ein Warnzeichen an einem der WiFi2LIN012-Felder. Versuchen Sie Folgendes: 1. Überprüfen Sie die DS2-Verbindung. 1.1 Entfernen Sie den DS2 von der WiFi2LIN012-Box und schließen Sie ihn wieder an. 1.2 Prüfen Sie, ob sich die Farbe auf dem Hauptbildschirm geändert hat. -
Seite 26: Zubehör
Bestellen Sie bei Ihrem nächstgelegenen LINAK Händler oder Ihrer Niederlassung. ® Achtung! Durch unbefugtes Öffnen des Systems besteht die Gefahr, dass es später zu einer Fehlfunktion kommt. Ersatzteile Bitte kontaktieren Sie Ihren nächstgelegenen LINAK Händler für Informationen über Ersatzteile. Seite 26 von 32... -
Seite 27: Entsorgung Von Linak Produkten
Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Leitfaden Wir empfehlen, unsere Produkte so weit wie möglich zu zerlegen und in verschiedene Abfallgruppen zur Wieder- verwertung oder Verbrennung aufzuteilen. -
Seite 28: Zeichnungen
Zeichnungen Desk Sensor™ 2 60,1 Seite 28 von 32... - Seite 29 WiFi2LIN012 30,5 30,5 ø 8,5 ø 3,8 Seite 29 von 32...
-
Seite 30: Linak Richtlinie Für Anwendungsmöglichkeiten
Produktes, definiert als Hardware, Software, technische Beratung, etc. in Verbindung mit einer bestehenden oder neuen Anwendung des Kunden zu definieren. LINAK Produkte, wie oben definiert, sind für eine Vielzahl von Anwendungen in den Bereichen Medizin, Möbel, Tische und Industrie einsetzbar. Dennoch kann LINAK nicht alle Bedingungen kennen, unter denen LINAK Produk- te installiert, verwendet und betrieben werden, da jede einzelne Anwendung einzigartig ist. - Seite 31 Seite 31 von 32...
-
Seite 32: Adressen
® Recht vor, seine Produkte ohne vorherige Ankündigung zu ändern. LINAK kann die Produktverfügbarkeit nicht garantieren und behält sich das Recht vor, den Verkauf eines Produktes einzustellen. Der Anwender ist dafür verantwortlich, die Eignung von LINAK Produkten für eine bestimmte Anwendung zu prüfen.
