22 | LA14
Relative Positionierung - Einzel-Hall und Endstopp erreicht

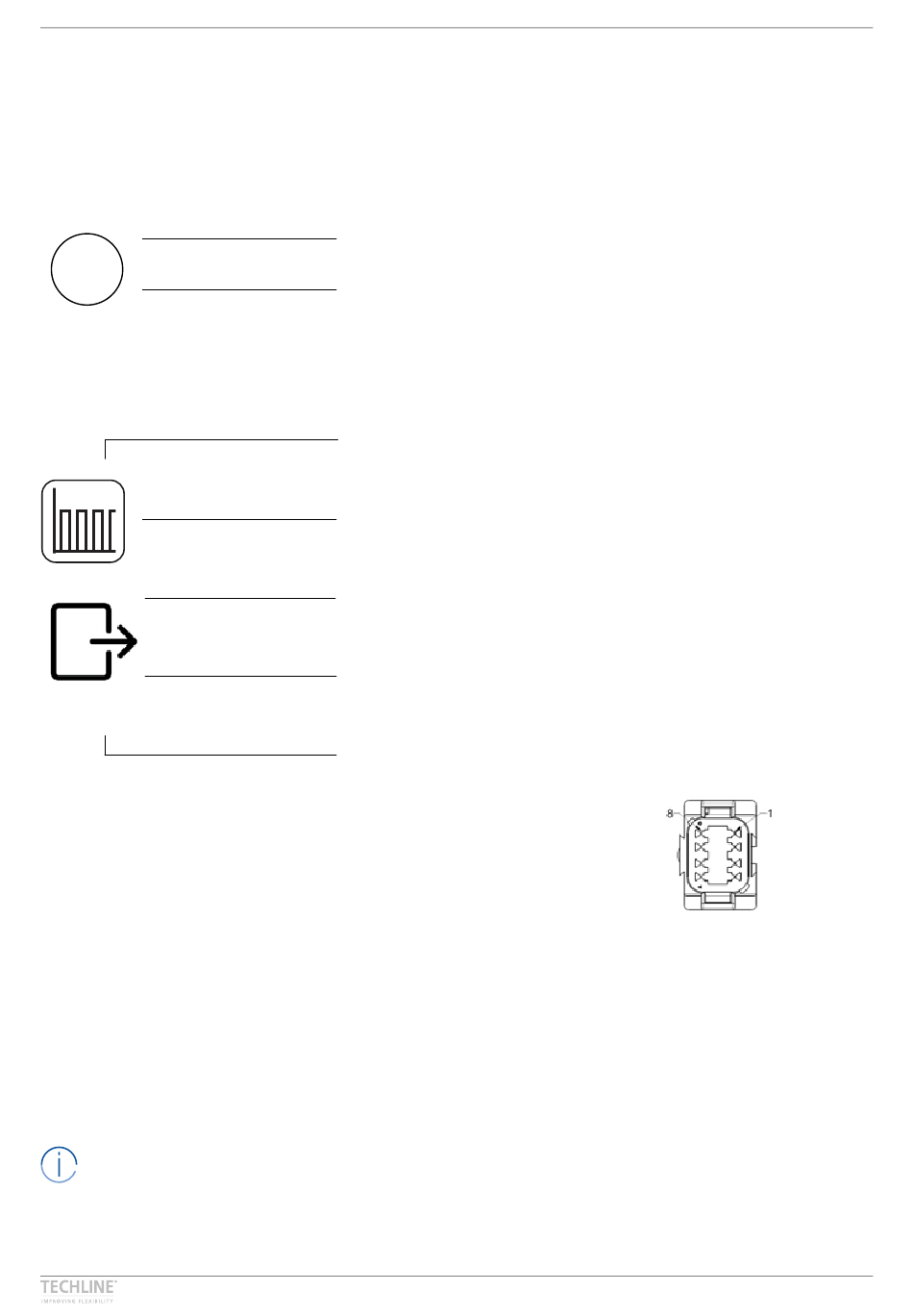

Anschlussdiagramm
Abb. 4: 14xxxxxxxx0K0x0x=xx1xxxxxxxx0x
M
Versorgung für Rückmeldung
Einzel-Hall
Digitalausgang
Digitalausgang
Digitalausgang
GND
Wenn Sie die Endstopp-Funktion nutzen möchten, müssen Sie die braunen, blauen, roten und
schwarzen Drähte mit Strom versorgen, da sonst das Signal verloren geht.
BRAUN
BLAU
+ ROT
VIOLETT
GELB
GRÜN
- SCHWARZ
Deutsch
2
1
4
6
7
8
3
