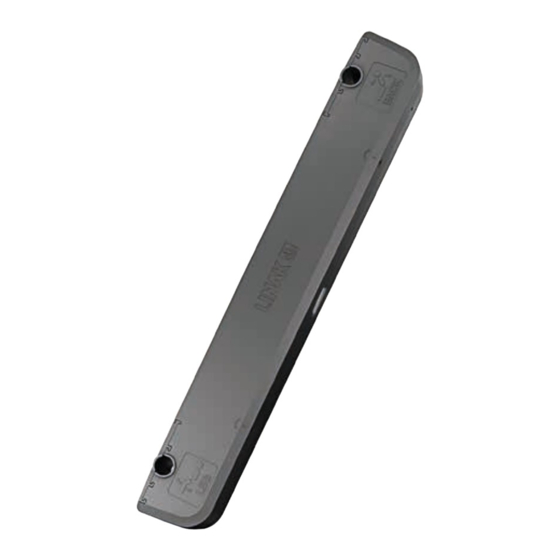

Linak Homeline TWINDRIVE TD4 Standard Montageanleitung
  1. Anleitungen
  2. Marken
  3. Linak Anleitungen
  4. Antriebssysteme
  5. TWINDRIVE TD4 Standard
  6. Montageanleitung

Linak Homeline TWINDRIVE TD4 Standard Montageanleitung

Vorschau ausblenden Andere Handbücher für Homeline TWINDRIVE TD4 Standard:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

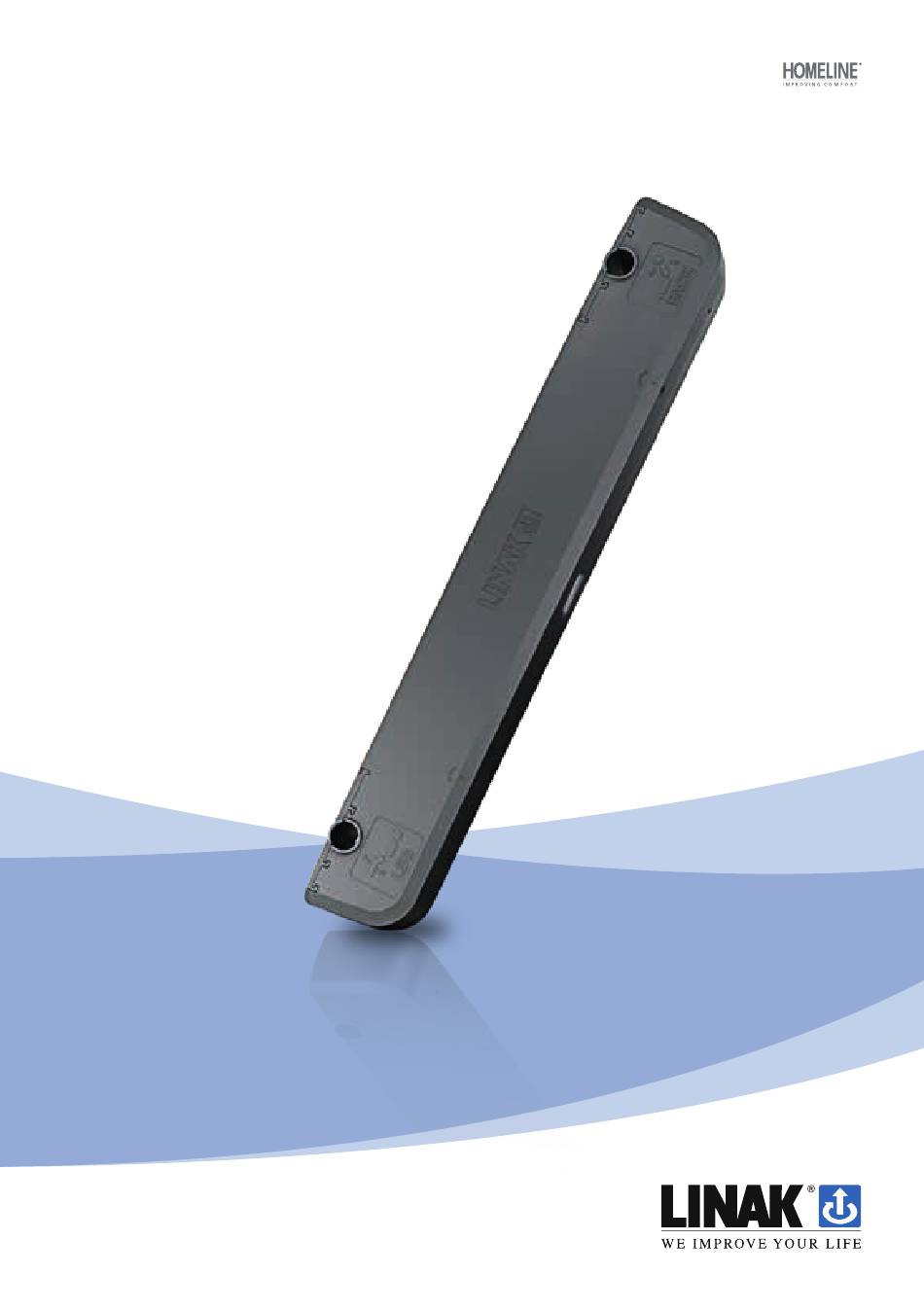

TWINDRIVE
TD4 Standard
®
Montageanleitung
LINAK.DE/HOMELINE
LINAK.AT/HOMELINE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Linak Homeline TWINDRIVE TD4 Standard

Inhaltszusammenfassung für Linak Homeline TWINDRIVE TD4 Standard

  • Seite 1 TWINDRIVE TD4 Standard ® Montageanleitung LINAK.DE/HOMELINE LINAK.AT/HOMELINE...

  • Seite 2: Inhaltsverzeichnis

    Mechanische Notabsenkung ......................17 Zugentlastung Kabel ........................18 TD4 Montagebeschlag ........................19 Montagehinweise und Paralleltoleranzen ..................19 Schweißanweisung ........................20 Funktionsbeschreibung ........................21 Etiketten .............................22 Entsorgung von LINAK Produkten ....................23 Entsorgung von Batterien ......................24 Zeichnungen ..........................25 LINAK Richtlinie für Anwendungsmöglichkeiten ................29 Adressen .............................32 Seite 2 von 32...

  • Seite 3: Vorwort

    Vorwort Sehr geehrter Anwender, wir freuen uns, dass Sie ein Produkt von LINAK gewählt haben. LINAK Systeme sind High-Tech Produkte, basierend auf jahrelanger Erfahrung in der Herstellung und Entwicklung von Antrieben, elektrischen Steu- ereinheiten, Bedienelementen und Ladegeräten. Diese Montageanleitung ist nicht an den Endanwender gerichtet. Sie dient lediglich als Informationsquel- le für den Geräte- oder Systemhersteller und erklärt Ihnen, wie Ihr LINAK Produkt eingebaut, benutzt und...

  • Seite 4: Wichtige Informationen

    Wichtige Informationen Bitte beachten Sie die folgenden zwei Symbole in dieser Montageanleitung: Achtung! Nichtbeachtung der genannten Anweisungen kann zu Unfällen mit ernsten Personenschäden führen. Empfehlung Nichtbeachtung der genannten Regeln kann zur Beschädigung oder Zerstörung des Produkts führen. Sicherheitshinweise Allgemeines Das System kann nur sicher verwendet werden, wenn die Montageanleitung komplett gelesen wurde und die enthaltenen Anleitungen strikt eingehalten werden.

  • Seite 5: Anforderungen Zur Etikettierung

    Dieses Gerät erfüllt Teil 15 der FCC-Bestim- mungen. Der Betrieb unterliegt folgenden zwei Bedingungen: 1) Dieses Gerät darf keine schädlichen Funkstörungen verursachen, und 2) dieses Gerät muss mögliche emp- fangene Funkstörungen und dadurch verursachte Funktionsstörungen akzeptieren. • Gewollte und ungewollte Funktionsstörungen elektrischer Betriebsmittel: Durch Änderungen oder Modifizierungen, die nicht ausdrücklich von der für die Einhaltung der FCC-Bestim- mungen verantwortlichen Stelle genehmigt wurden, kann der Benutzer die Berechtigung zum Betrieb des Gerätes verlieren.

  • Seite 6: Vor Der Installation, Deinstallation Oder Fehlersuche

    Aktuelle Montageanleitungen und Bekanntmachungen können Sie jeder Zeit hier einsehen: www.linak.de/HOMELINE Elektromagnetische Felder (EMF): Dieses Gerät von LINAK erfüllt alle Normen hinsichtlich elektromagnetischen Feldern (EMF). Wenn das Gerät korrekt gemäß den Anweisungen in dieser Montageanleitung eingesetzt wird, ist die Anwendung nach den momentanen wissenschaftlichen Erkenntnissen sicher.

  • Seite 7: Nur Für Eu Märkte

    Nur für EU Märkte Dieses Gerät kann von Kindern ab 8 Jahren und körperlich oder geistig behinderten Personen genutzt werden, sofern sie beaufsichtigt werden oder eine gründliche Einweisung zur Nutzung der Geräte erhal- ten und die sichere Anwendung und möglichen Risiken verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

  • Seite 8: Reparaturen

    DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY 2006/42/EC ANNEX II B LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK HOMELINE® products as characterized by the following models and types: Control Boxes CB9H, CBH Advanced, CBH Basic Linear Actuators...

  • Seite 9: Erklärung Für Den Einbau Von Unvollständigen Maschinen - Übersetzung Ins Deutsche

    ERKLÄRUNG ÜBER DEN EINBAU VON UNVOLLSTÄNDIGEN MASCHINEN 2006/42/EG ANHANG II B LINAK A/S Smedevænget 8 DK - 6430 Nordborg Hiermit wird erklärt, dass LINAK HOMELINE Produkte durch die folgenden Modelle und Typen ® gekennzeichnet sind: Steuereinheiten CB9H, CBH Advanced, CBH Basic...

  • Seite 10: Original-Konformitätserklärung

    Smedevænget 8 DK - 6430 Nordborg ® Herewith declares that LINAK dual actuator system TWINDRIVE TD410000B****00 (The ‘*’ in the product description can either be a character or a number, thereby defining the variation of the product) Complies with Low Voltage Directive 2014/35/EU according to the standard:...

  • Seite 11: Konformitätserklärung - Übersetzung Ins Deutsche

    Konformitätserklärung – Übersetzung ins Deutsche KONFORMITÄTSERKLÄRUNG LINAK A/S Smedevænget 8 DK - 6430 Nordborg Hiermit wird erklärt, dass das LINAK Dual-Antriebssystem TWINDRIVE ® TD410000B****00 (Das '*' in der Produktbeschreibung kann entweder ein Zeichen oder eine Zahl sein, wodurch die Variante des Produkts definiert wird)

  • Seite 12: Verschiedenes Zum Twindrive ® Td4 Standard System

    . Das heißt, Sie können Handbedienungen verwenden, die per Bluetooth ® ® funktionieren. LINAK bietet zahlreiche kompatible Handbedienungen: HC05BL, HC10BL, HB10 BL und HC40BL. Alternativ kann ® die Bed Control App heruntergeladen werden, um das Smartphone als Handbedienung zu nutzen.

  • Seite 13: Montagehinweise Für Das Twindrive ® System

    Montagehinweise für das TWINDRIVE System ® Zur Montage des TD4 wird dieser in die Beschläge des Bettes gedrückt und danach wird die Verschlussvorrichtung aufgeschoben. Stellen Sie sicher, dass die Verschlussvorrichtung richtig platziert ist, bevor der TD4 genutzt wird. Lassen Sie das TD4 System nicht laufen, wenn die Verschlussvorrichtung nicht montiert ist. Die Beschläge am Bett müssen eine glatte Oberfläche aufweisen, ohne scharfe Kanten und Schweißpunk- te in dem Bereich, in dem der TD4 Standard montiert wird.

  • Seite 14: Inbetriebnahme (Koppeln Der Bluetooth ® Verbindung)

    Schließen Sie den TD4 ans Stromnetz an. Jetzt ist der TD4 für 3 Minuten im Kopplungsmodus (das Unter- bettlicht blinkt, um dies anzuzeigen). Nehmen Sie Ihre LINAK Handbedienung und drücken Sie gleichzeitig die beiden oberen Tasten. Jetzt blinkt das Licht ein bisschen länger um anzuzeigen, dass das Bedienelement und der TD4 gekoppelt sind.

  • Seite 15: Kopplung Des Smartphones Oder Tablets

    2. Kopplung des Smartphones oder Tablets Aktivieren Sie Bluetooth auf Ihrem Smartphone/Tablet. Öffnen Sie die Bed Control App. Schließen Sie ® den TD4 über das Netzkabel ans Stromnetz an. Jetzt befindet sich der TD4 3 Minuten lang im Kopplungs- modus und die Anzeige unter dem Bett blinkt, um dies anzuzeigen. Das Smartphone/Tablet und der TD4 werden automatisch gekoppelt und die App zeigt die Bedienseite an.

  • Seite 16: Spätere Kopplung Eines Anderen Gerätes

    3. Spätere Kopplung eines anderen Gerätes Wenn Sie später ein anderes Bedienelement oder ein Smartphone/Tablet mit dem TD4 verbinden möch- ten, trennen Sie diesen vom Stromnetz, warten zwei Minuten und schließen den TD4 wieder ans Strom- netz an, um den Kopplungsmodus zu starten. Siehe vorhergehende Anweisungen unter Punkt 1 und 2, um zu erfahren, wie das gewünschte Gerät gekoppelt wird.

  • Seite 17: Mechanische Notabsenkung

    Mechanische Notabsenkung Im Falle eines Stromausfalls dient die Notabsenkung dazu, das Bett in eine horizontale Position zu fahren. Trennen Sie den TD4 vom Stromnetz. Nehmen Sie den Inbusschlüssel an der Seite des TD4. Auf der Unterseite des TD4 befinden sich zwei Öffnungen für die mechanische Absenkung – stecken Sie einfach den Inbusschlüssel mit einem Ende in die Öffnung und drehen Sie in Pfeilrichtung.

  • Seite 18: Zugentlastung Kabel

    Zugentlastung Kabel Es ist wichtig, die Zugentlastung für das Netzkabel am TD3 zu verwenden. Durch die Zugentlastung vermeiden Sie, dass das Netzkabel aus dem TD3 herausgezogen wird und es dadurch zu Fehlfunktionen kommt. Abhängig von der Dicke des Kabels können Sie wählen, ob Sie alle drei Haken oder nur den mittleren Haken zur Entlastung wählen.

  • Seite 19: Td4 Montagebeschlag

    TD4 Montagebeschlag Montagehinweise und Paralleltoleranzen Wenn das Bett in der Horizontalen ist (Ausgangsposition): 581±1 50,5±0,5 480±1 +0,3 Der Durchmesser der Achse muss 25,2 mm betragen. - 0,2 Seite 19 von 32...

  • Seite 20: Schweißanweisung

    TD4 Montagebeschlag Schweißanweisung Max. 52° Max. 38 mm 50,5 Kein Beschlag oder Schweißen außerhalb des Bereichs von 52° von der vertikalen Achse. Die Abmessung des Beschlags einschließlich des Schweißens darf 38 mm nicht überschreiten. Um den korrekten Drehwinkel des Kopf- und Fußteils zu erhalten, ist es wichtig, dass der Beschlag gemäß den oben angeführten Anweisungen montiert und verschweißt wird.

  • Seite 21: Funktionsbeschreibung

    Funktionsbeschreibung Handbedienung HC05BL: auf – ab Rückenteilmotor auf – ab Beinteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Handbedienung HC10BL/HB10BL: auf – ab Rückenteilmotor auf – ab Beinteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Handbedienung HC40BL: auf – ab Rückenteilmotor auf – ab Beinteilmotor allgemeine Bedienung auf/ab (optional) Licht-Taste Seite 21 von 32...

  • Seite 22: Etiketten

    Etiketten Etikett für TD4 Standard Etikett für HC05BL Etikett für HB10BL Etikett für HC10BL Etikett für HC40 FRAME™ Standard Etikett für HC40 TWIST™ Standard Seite 22 von 32...

  • Seite 23: Entsorgung Von Linak Produkten

    Entsorgung von LINAK Produkten Da die Kunden von LINAK sehr oft nachfragen, wie unsere Produkte entsorgt oder verschrottet werden können, haben wir diesen Ratgeber vorbereitet, der eine Klassifizierung der verschiedenen Abfallstoffe zur Wiederverwer- tung oder Verbrennung ermöglicht. Ratgeber Wir empfehlen, unsere Produkte in so viele Teile wie möglich zu zerlegen, um sie zu entsorgen und wieder zu verwerten.

  • Seite 24: Entsorgung Von Batterien

    Entsorgung von Batterien Informationen hinsichtlich umweltgerechter Entsorgung von gebrauchten und ausgelaufenen Batterien: Batterien sollten gemäß den geltenden Vorschriften entsorgt werden. LINAK empfiehlt, dass gebrauchte oder ausgelaufene Batterien über lokale Recycling-Systeme entsorgt werden. Bitte werfen Sie keine gebrauchten oder ausgelaufenen Batterien in die Mülltonne oder Umwelt.

  • Seite 25: Zeichnungen

    Zeichnungen TWINDRIVE TD4 Standard System ® : TD4_STANDARD : TD4_STANDARD ø 25,6 581±1 Seite 25 von 32...
  • Seite 26 Handbedienung HC05BL Handbedienung HC10BL Handbedienung HB10BL Seite 26 von 32...
  • Seite 27 HC40 FRAME™ Standard Seite 27 von 32...
  • Seite 28 HC40 TWIST™ Standard 15,3 Seite 28 von 32...

  • Seite 29: Linak Richtlinie Für Anwendungsmöglichkeiten

    Relation zu einer bestehenden Applikation oder zu einer Anwendung eines Neukunden stehen. LINAK Produkte, wie oben festgelegt, sind in zahlreichen Bereichen einsetzbar, wie z. B. im Medizin-, Komfortmö- bel-, Büromöbel- und Industriebereich. LINAK kann jedoch nicht alle Bedingungen kennen unter denen die LINAK Produkte eingebaut, verwendet und bedient werden, da jede Applikation einzigartig ist.
  • Seite 30 Seite 30 von 32...
  • Seite 31 Seite 31 von 32...

  • Seite 32: Adressen

    Nutzungsbedingungen Der Anwender ist für den sach- und fachgerechten Einsatz der LINAK Produkte verantwortlich. LINAK legt großen Wert auf eine sorgfältige und aktuelle Dokumentation der Produkte. Dennoch kann es aufgrund einer kontinuierlichen Weiterentwicklung zu Änderungen der technischen Daten kommen. Diese Änderungen werden ohne vorherige Ankündigung vorgenommen.
