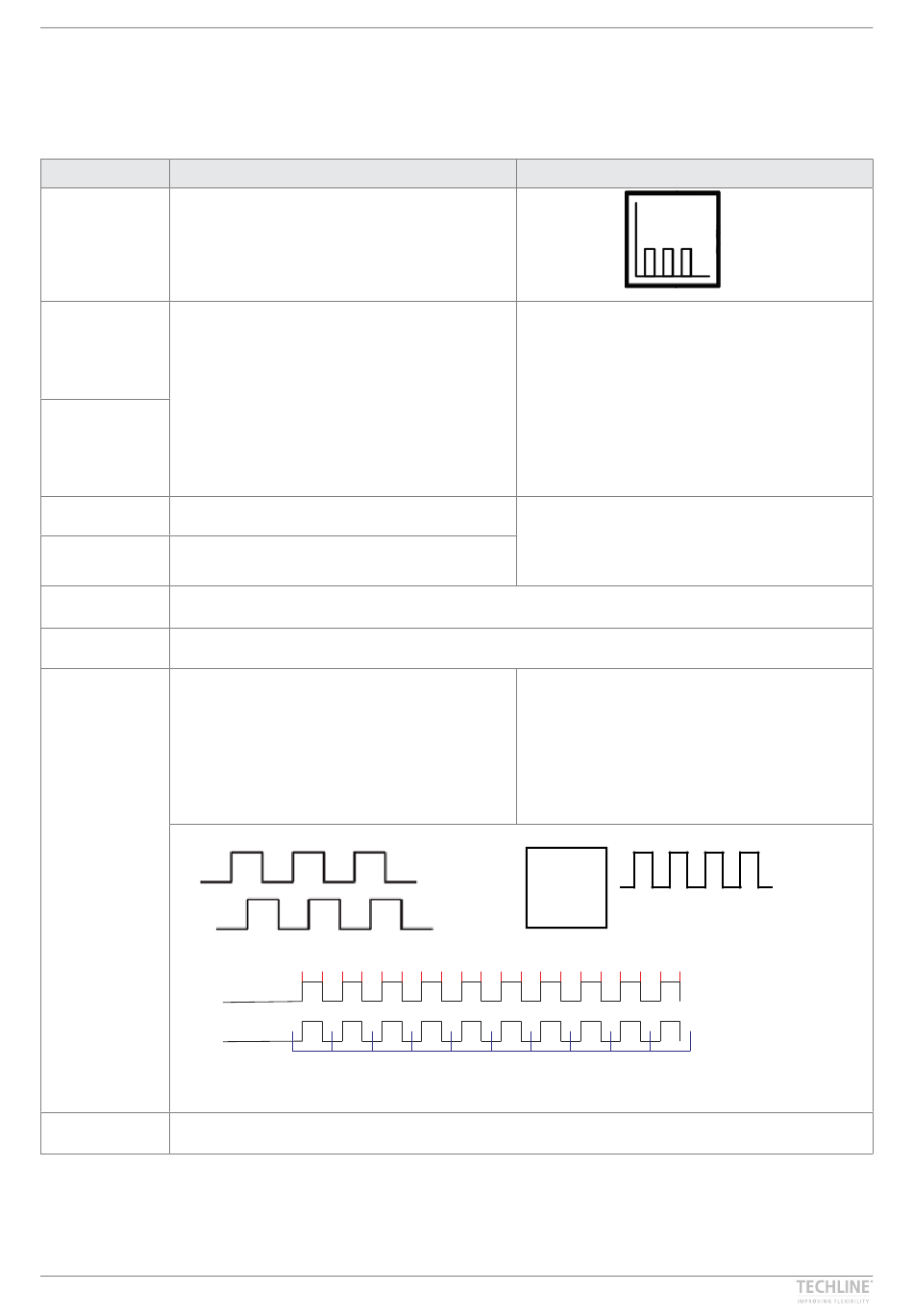

Relative Positionierung - Einzel-Hall
I/O Spezifikationen
Input/Output Spezifikation
Der Antrieb kann mit einem Einzel-Hall aus-
gestattet werden, der ein Signal zur relativen
Positionierung liefert, wenn sich der Antrieb
Beschreibung
bewegt.
Siehe Anschlussdiagramm.
Braun
12 oder 24 V DC (+/-)
12 V ±20 %
24 V ±10 %
Typische Werte bei maximaler Last:
12 V: 5 A
Blau
24 V: 2,5 A
Rot
Signalstromversorgung (+) 12-24 V DC
Schwarz
Signalstromversorgung GND (-)
Grün
Nicht anschließen
Gelb
Nicht anschließen
Einzel-Hall-Ausgang (PNP)
Bewegung pro Einzel-Hall-Zählung:
LA14020 Aktuator = 0,1 mm pro Zählung
LA14040-Antrieb = 0,2 mm pro Zählung
Die Frequenz beträgt 14-26 Hz am Einzel-
Hall-Ausgang (abhängig von der Last)
Eine höhere Spannung am Motor kann zu
kürzeren Impulsen führen.
Eingang:
Hall A
Violett
Hall B
Weiß
Nicht anschließen
1
2
3 4 5 6 7 8 9 10 11 12 13 14 15
Hall Zählung
Hall-Impulse
3
1
2
Kommentare
Antrieb ausfahren:
Braun an Plus anschließen
Blau an Minus anschließen
Antrieb einfahren:
Braun an Minus anschließen
Blau an Plus anschließen
Stromverbrauch:
Max. 40 mA, auch wenn der Antrieb nicht in
Betrieb ist
Es fällt ein höherer Einschaltstrom an
Ausgangsspannung min. VIN - 2 V
Max. Ausgangsstrom: 12 mA
Max. 680 nF
Niedrige Frequenz bei hoher Last, höhere Fre-
quenz bei keiner Last.
Einzel-Hall-Ausgang:
Mikro-
prozessor
16
4
5
6
7
8
Hall
17
18 19 20
9
10
LA14 | 21
