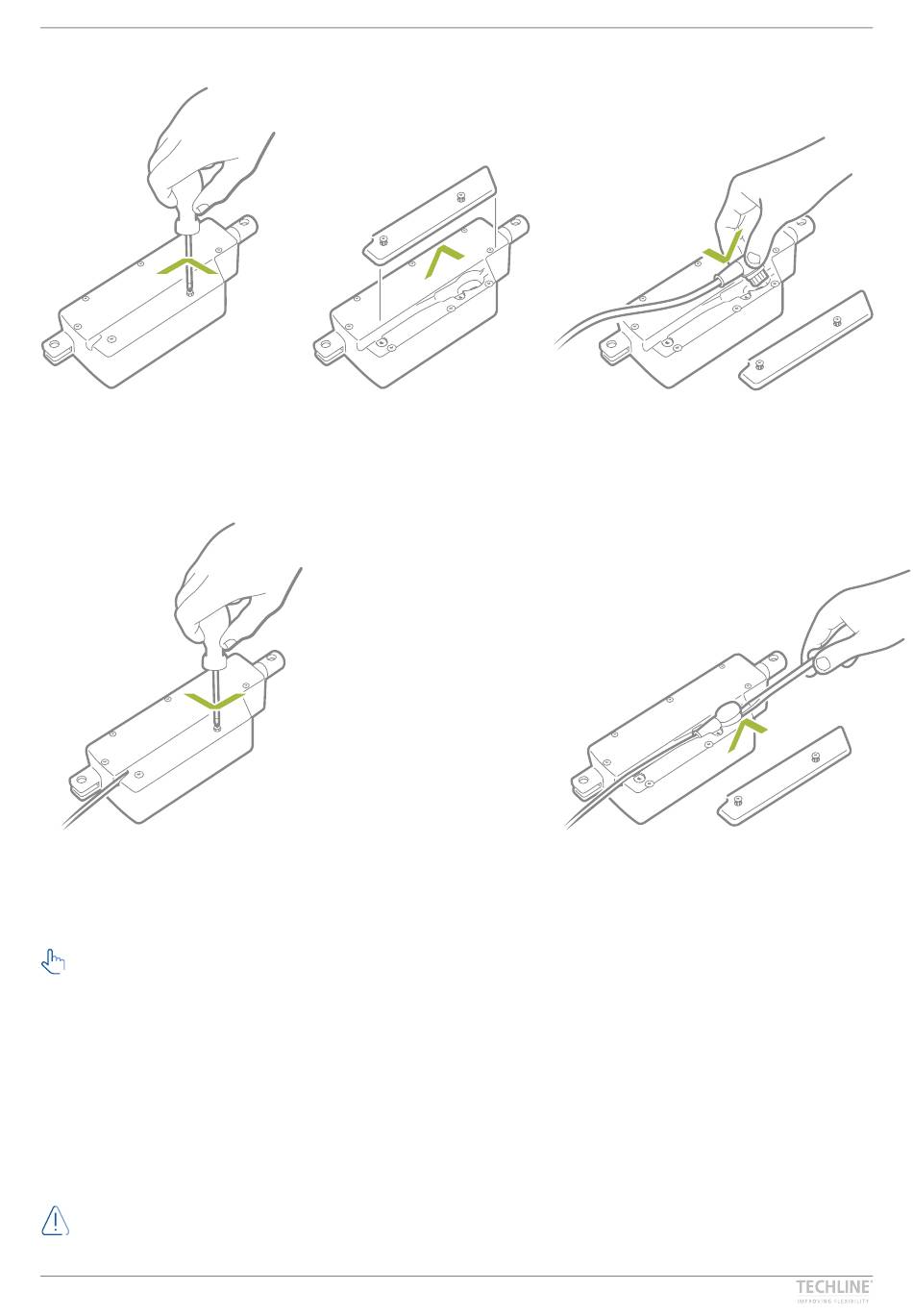

Montage der Kabel
1� Schrauben Sie
den Deckel ab
4� Schrauben Sie den Deckel wieder auf
den Antrieb.
Das Drehmoment der Deckelschrau-
be beträgt ca. 1,5 Nm
Wenn Sie die Kabel an einem LINAK
schieht, um die Stecker und Pins zu schützen. Bevor das neue Kabel montiert wird, empfehlen
wir, die Buchse mit Vaseline
Montage zu gewährleisten. Bitte stellen Sie sicher, dass der Stecker an der richtigen Stelle sitzt
und vollständig eingedrückt ist, bevor der Kabeldeckel montiert wird.
Bitte beachten Sie, dass die Stecker beschädigt werden können, wenn die Kabel mehr als 3 Mal
montiert und demontiert werden. Wir empfehlen daher, solche Kabel zu entsorgen und zu er-
setzen. Beachten Sie auch, dass die Kabel nicht zum Tragen des Antriebs verwendet werden
sollten.
Wir empfehlen, einige Vorsichtsmaßnahmen zu treffen und die Kabelanschlüsse so zu gestal-
ten, dass sich das Kabelende in einem geschlossenen, geschützten Bereich befindet, um den
hohen IP-Schutz zu gewährleisten.
NICHT gültig für ATEX-Kabel. Bitte beachten Sie den Abschnitt ATEX für die korrekte Kabelmon-
tage an Antrieben mit ATEX-Zulassung.
2� Entfernen Sie
den Deckel
Antrieb austauschen, ist es wichtig, dass dies sorgfältig ge-
®
zu fetten, um den hohen IP-Schutz zu erhalten und eine einfache
®
3� Stecken Sie das Kabel
vorsichtig ohne Werkzeug
ein.
Kabel entfernen
5� Verwenden Sie einen
Schraubenzieher, um das
Kabel hochzuziehen.
LA14 | 15
